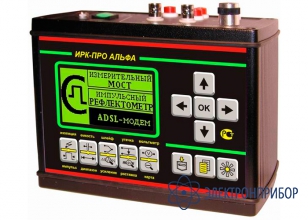

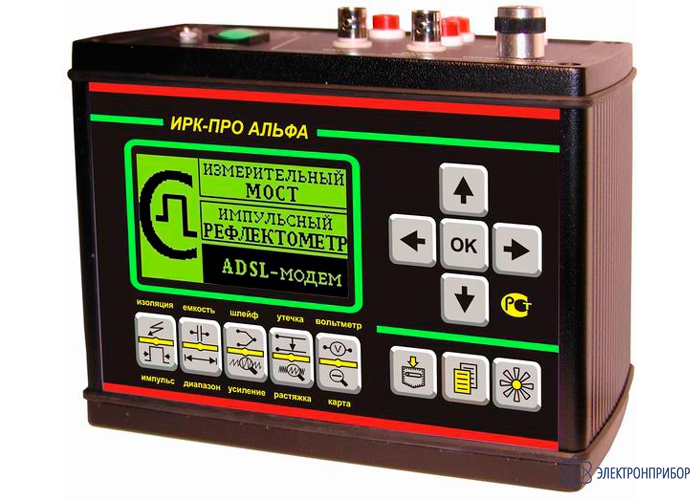

ИРК-ПРО Альфа — кабельный прибор с рефлектометром и ADSL модемом

Код товара: 20051
  • 70198-18

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      70198-18 до 24.01.2028

    • Производитель

      СВЯЗЬПРИБОР, Россия

    Назначение кабельного прибора ИРК-ПРО Альфа:

    ИРК-ПРО Альфа - измерительный мост + рефлектометр + ADSL модем. Оснащен графическим дисплеем, удобным меню, вольтметром, генератором. Система FX@DSL на порядок поднимает точность и разрешение (0,01 Ом) на кабелях ADSL / VDSL / Ethernet.

    Универсальный поиск повреждений (мостовой и рефлектометром), плановые измерения, тест ADSL.

    Мюррей, Купфмюллер / 3+1 асимметричная.

    Двойной энергоресурс. Двойное разрешение экрана. USB.

    Кабельный прибор ИРК-ПРО Альфа предназначен для:

    • Определения расстояния до участка с пониженным сопротивлением изоляции кабеля;
    • Определения места обрыва или перепутывания жил кабеля;
    • измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей;
    • Проверки связи со станционным оборудованием ADSL (DSLAM) и измерения характеристик канала: отношение сигнал/шум, затухания в линии, интегральной мощности передачи в восходящем и нисходящем потоках, интегральные значения скорости в восходящем и нисходящем потоках, поддерживаемые протоколы: o ADSL o ADSL2 o ADSL2+, схемы спектрального распределения в соответствии с Annex A и Annex B.

    В приборе реализованы:

    • Рефлектометр;
    • ИРК-ПРО;
    • ADSL модем (опция – только для приборов с модемом);
    • Функция вольтметра для контроля напряжения в линии;
    • Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты;
    • Память характеристик 50 рабочих кабелей - более 20 тысяч пар плановых измерений.

    Возможности кабельного прибора ИРК-ПРО Альфа:

    • Система измерений FX@DSL с разрешением 0,01 Ом (при сопротивлении шлейфа до 100 Ом);
    • Интегральный метод локализации Мюррея-Купфмюллера под испытательным напряжением свыше 400 В;
    • Баллистические измерения емкости, нечувствительные к омическому сопротивлению;
    • Справочная система по маркам кабеля с климатическими зонами;
    • Универсальная база данных кабельного хозяйства;
    • Плановые измерения более 20 тыс. пар;
    • Система экспресс-приемки кабеля.

  • Технические характеристики кабельного прибора ИРК-ПРО Альфа:

    Параметр Значение
    ИРК-ПРО
    Диапазон измерения сопротивления изоляции 1 кОм - 50 000 МОм
    Диапазон электрической емкости 0,1 - 2000 нФ
    Диапазон измерения сопротивления шлейфа 0 - 10 кОм
    Испытательное напряжение 400 В, 180 В
    Диапазон измерения напряжения 0 - 300 В
    Диапазон Rп в месте повреждения изоляции 0 - 20 Мом
    Максимальная погрешность определения расстояния до места повреждения изоляции для Rп = 0 - 3 МОм
    0,1%+1м
    Максимальная погрешность измерения сопротивления шлейфа в диапазоне 0÷3000 Ом                  0,1% + 0,1 Ом
    3 кОм ÷ 10 кОм       0,1 кОм
    Максимальная погрешность измерения омической асимметрии 0,1%+0,1 Ом
    0,1%+0,01 Ом (FX@DSL)
    Максимальная погрешность измерения сопротивления изоляции:
    в диапазоне 0÷999 кОм
    в диапазоне 1МОм÷999Мом
    в диапазоне 1000МОм÷4999Мом
    в диапазоне 5000МОм÷10000Мом
    в диапазоне >10000МОм
    2%+1 ед.
    2%+1 ед.
    5%+1 ед.
    10% +1 ед.
    не нормируется
    Рефлектометр
    Диапазоны измеряемых рефлектометром расстояний при коэффициенте укорочения 1,5 40 - 30720 м
    Максимальная погрешность определения расстояния 1%*
    Перекрываемое затухание Не менее 80 дБ
    Амплитуда зондирующего импульса Не менее 10 В
    Длительность зондирующего импульса 10÷30000 нс
    Выходное сопротивление 27÷400 Ом
    Диапазон установки коэффициента укорочения 1÷7
    Общие параметры
    Питание прибора от встроенного аккумулятора Li-Ion 7,2В 4,4 А/ч
    Потребляемая мощность не более 5 Вт
    Габариты 130х170х85 мм
    Вес 1,3 кг

    Примечание:
    * Максимальное значение ошибки измерения расстояния наблюдается при работе прибора без растяжки. В этом случае ошибка определяется разрешением графического экрана. Для уменьшения ошибки рекомендуется использование растяжек для более точного позиционирования курсоров. Аппаратная ошибка прибора по определению расстояния представляется пренебрежимо малой по сравнению с ошибкой позиционирования курсоров.

  • Комплект поставки ИРК-ПРО Альфа

    № Наименование Количество
    1 Кабельный прибор ИРК-ПРО Альфа 1
    2 Сумка для переноски 1
    3 Набор проводов 1
    4 Сетевой адаптер 1
    5 Аккумулятор (в приборе) 1
    6 Руководство по эксплуатации 1
