Рефлектометры для силовых кабелей (измерители неоднородностей линий)

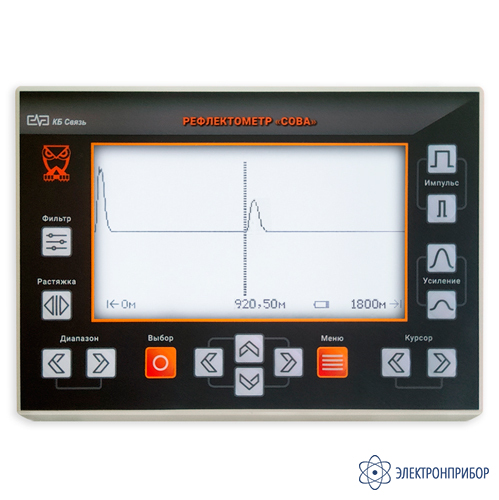

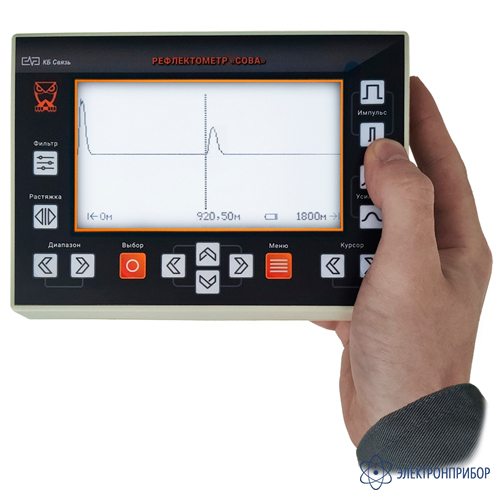

Сова — рефлектометр + мост + измеритель первичных параметров линий (U, R, C)

Код товара: 36053
  • Рефлектометр + мост + измеритель первичных параметров линий (u, r, c) Сова Рефлектометр + мост + измеритель первичных параметров линий (u, r, c) Сова

    • Гарантия

      2 года

    • Реестр промышленной продукции РФ

      466\3\2023

    • Артикул

      5800 6.02

    Назначение рефлектометра + мост + измеритель первичных параметров линий (U, R, C) Сова:

    • определение характера неисправностей и расстояния до места повреждения в симметричных, несимметричных телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии;
    • определение расстояния до места повреждения мостовым методом;
    • измерение напряжения, сопротивления, емкости и омической асимметрии.

    Особенности рефлектометра + мост + измеритель первичных параметров линий (U, R, C) Сова:

    • высокая чувствительность — отраженный сигнал с амплитудой 0,3мв (300мкВ) можно развернуть на весь экран;
    • высокая точность;
    • универсальность методов измерения – рефлектометр, мост, измеритель первичных параметров линии;
    • доступная цена;
    • большое поле для отображения рефлектограмм и текста на дисплее 115х65 мм;
    • встроенное руководство пользования мостом;
    • цифровая фильтрация аддитивных и синхронных помех;
    • малые габариты и вес.

    Описание рефлектометра + мост + измеритель первичных параметров линий (U, R, C) Сова:

    Рефлектометр:

    • диапазон измеряемых расстояний минимальный: от 0 до 60 м;
    • диапазон измеряемых расстояний максимальный: до 20 км;
    • длительность зондирующего импульса: от 5 нс до 50 мкс;
    • амплитуда зондирующего импульса: 5 В;
    • максимальное разрешение: 0,25 м;
    • инструментальная погрешность на диапазонах 1км и более: не превышает 0,15%;
    • установка коэффициента укорочения с шагом: 0,001;
    • перекрываемое затухание: 92 дБ;
    • максимальная чувствительность: отраженный сигнал 0,3 мВ дает отклонение на весь экран;
    • ЖКИ: 240х128 точек с подсветкой;
    • растяжка: возможность растяжки любого участка диапазона до минимального шага;
    • количество рефлектограмм сохраняемых в памяти: 24 РФГ.

    Мост и измеритель первичных параметров U,R,C:

    • диапазон измерения постоянного напряжения: от 0 до 350 В;
    • диапазон измерения переменного напряжения: от 0 до 250 В;
    • погрешность измерения напряжений: не более 2% + 0,1 В;
    • входное сопротивление: не более 2 МОм;
    • диапазон измерения сопротивлений: от 0,1 Ом до 50 ГОм;
    • погрешность измерения: в диапазоне до 1 ГОм: не более 2% + 0,1 Ом;
    • погрешность измерения: в диапазоне свыше 1 ГОм: не более 10 %;
    • диапазон измерения емкости: от 0,1 нФ до 80 мкФ;
    • погрешность измерения не более 2% + 0,1 нФ;
    • погрешность измерения расстояния до повреждения изоляции (утечки): при сопротивлении утечки от 0 до 10 МОм не более 0,1% +1 м;
    • погрешность измерения расстояния до повреждения изоляции (утечки): при сопротивлении утечки от 10 до 50 МОм не более 0,5% +1 м;
    • погрешность измерения асимметрии не более 0,1% +0,1 Ом.

  • Технические характеристики рефлектометра + мост + измеритель первичных параметров линий (U, R, C) Сова:

    Параметр Значение
    Рефлектометр
    Диапазон измеряемых расстояний минимальный от 0 до 60 м
    Диапазон измеряемых расстояний максимальный до 20 км
    Длительность зондирующего импульса от 5 нс до 50 мкс
    Амплитуда зондирующего импульса 5В
    Максимальное разрешение 0,25 м
    Инструментальная погрешность на диапазонах 1 км и более не превышает 0,15%
    Установка коэффициента укорочения с шагом 0,001
    Перекрываемое затухание 92 дБ
    Максимальная чувствительность отраженный сигнал 0,3 мВ дает отклонение на весь экран
    ЖКИ 240х128 точек с подсветкой
    Растяжка возможность растяжки любого участка диапазона до минимального шага
    Количество рефлектограмм сохраняемых в  памяти 24 РФГ
    Мост и измеритель первичных параметров U,R,C
    Диапазон измерения постоянного напряжения от 0 до 350 В
    Диапазон измерения переменного напряжения от 0 до 250 В
    Погрешность измерения напряжений не более 2% + 0,1 В
    Входное сопротивление не более 2 МОм
    Диапазон измерения сопротивлений от 0,1 Ом до 50 ГОм
    Погрешность измерения: в диапазоне до 1 ГОм не более 2% + 0,1 Ом
    Погрешность измерения: в диапазоне свыше 1 ГОм не более 10 %
    Диапазон измерения емкости от 0,1 нФ до 80 мкФ
    Погрешность измерения не более 2% + 0,1 нФ
    Погрешность измерения расстояния до повреждения изоляции (утечки) при сопротивлении утечки от 0 до 10 МОм не более 0,1% +1 м
    Погрешность измерения расстояния до повреждения изоляции (утечки) при сопротивлении утечки от 10 до 50 МОм не более 0,5% +1 м
    Погрешность измерения асимметрии не более 0,1% +0,1 Ом
    Общие характеристики
    Питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 4 штуки, или от сети переменного тока 220 В через комплектный сетевой адаптер
    Время непрерывной работы от аккумуляторов не менее 6 часов
    Габариты 170х120х40 мм
    Вес не более 0,5 кг

  • Комплект поставки Сова

    № Наименование Количество
    1 Рефлектомер Сова 1
    2 Комплект шнуров 1
    3 Сетевой адаптер/зарядное устройство AC/DC 220/5В, 1А 1
    4 Аккумуляторные батареи типа "АА" (установлены) 4
    5 Сумка для переноски 1
    6 Руководство пользователя 1
