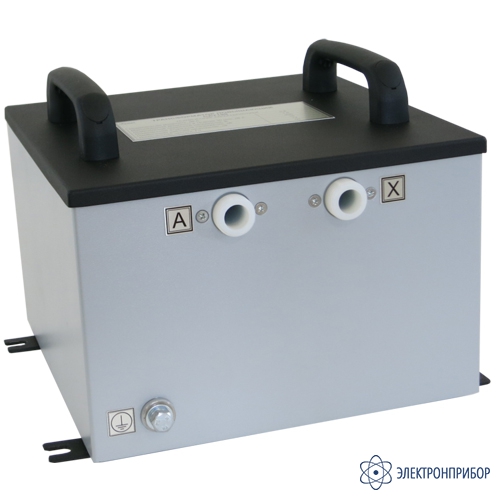

СА7190 — трансформатор повышающий

Код товара: 33887

  • Назначение трансформатора повышающего СА7190:

    Трансформатор СА7190 предназначен для комплектования измерителей тангенса угла потерь. Представляет собой однофазный сухой незаземляемый трансформатор. СА7190 используется в качестве повышающего трансформатора в процессе контроля изоляции службами, осуществляющими контроль изоляции высоковольтного оборудования.

    1 – выводы обмотки НН (разъем);
    2 – магнитопровод;
    3 – экран;
    4 – выводы обмотки ВН (высоковольтные разъемы);
    5 – вывод корпуса



    Рис.1.  Схема трансформатора СА7190

    Особенности трансформатора повышающего СА7190:

    • Однофазный сухой незаземляемый трансформатор;
    • Максимальный выходной ток при 12 кВ − 300 мА;
    • Малые габариты и вес.

  • Технические характеристики трансформатора повышающего СА7190:

    Параметр Значение
    Номинальное первичное напряжение 200 В
    Номинальное вторичное напряжение 10 кВ
    Наибольшее рабочее напряжение 12 кВ
    Номинальная частота 50 Гц
    Номинальная мощность 0,8 кВ·А
    Мощность в течение 30 минут при ПВ 20%* 1,5 кВ·А
    Кратковременная мощность в течение 2 минут при ПВ 10%** 3 кВ·А
    Максимальный выходной ток при 12 кВ** 300 мА
    Общие характеристики
    Температура окружающего воздуха -10...40 °C
    Относительная влажность воздуха до 80 % при температуре 25 °С
    Размеры 265 х 285 х 220 мм
    Масса 22 кг

    Примечание:
    * По истечении 30 минут непрерывной работы ТП СА7190 необходимо сделать перерыв в работе не менее 120 минут.
    **По истечении 2 минут непрерывной работы ТП СА7190 необходимо сделать перерыв в работе не менее 18 минут.

  • Комплект поставки СА7190

    № Наименование Количество
    1 Трансформатор повышающий СА7190 1
    2 Кабель высоковольтный КВ1(А)* 1
    3 Кабель высоковольтный КВ1(Х)*  1
    4 Кабель питания КП1* 1
    5 Кронштейн 1
    6 Паспорт 1

    * Длина кабелей определяется при заказе.
