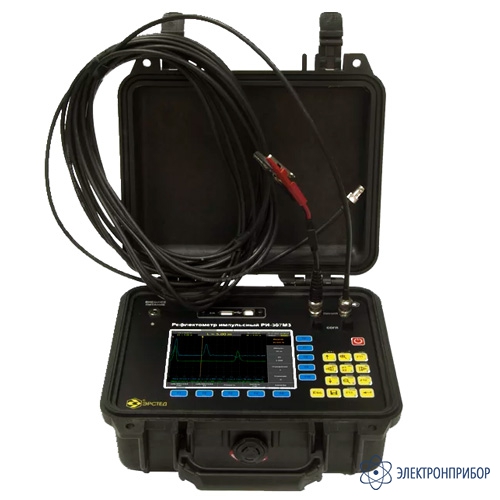

РИ-307М3 СТРИЖ — защищённый высокоточный импульсный рефлектометр

Описание защищённого высокоточного импульсного рефлектометра РИ-307М3:

Рефлектометр РИ-307М3 – высокоточный, полевой, 2-х канальный рефлектометр для применений с повышенными требованиями к классу точности (например, СКС, в сетях CATV, системах ОДК теплосетей и пр.). РИ-307М3 позволяет с низкой инструментальной погрешностью (до 3 см) производить следующие измерения на кабелях длиной от 1 м до 128 км:

• Измерение длин кабелей;
• Измерение расстояний до неоднородностей волнового сопротивления или повреждений:
  - обрыв;
  - низкоомные дефекты (менее 10 кОм);
  - короткое замыкание; дефектная пайка;
  - неисправный усилитель;
  - наличие и место установки ответвителей;
  - замокшие участки или участки с повышенной влажностью;
  - муфты, сростки кабеля;
  - катушки Пупина, разбитость пар;
  - «мерцающие» дефекты и прочие;
• Измерение коэффициента укорочения линии при известной ее длине;
• Производить оценку волнового сопротивления кабельной линии.

Назначение защищённого высокоточного импульсного рефлектометра РИ-307М3:

Импульсный рефлектометр РИ-307М3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• Медножильные кабели связи (ТПП, МКС и т.п.);
• Кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• Силовые кабели (АСБ, ВВГ, СИП и т.п.);
• Воздушные кабельные линии;
• Компьютерные сети (СКС и т.п.);
• Телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
• Для определения длины кабеля при его производстве, складировании и торговле.

Особенности защищённого высокоточного импульсного рефлектометра РИ-307М3:

Улучшенные измерительные характеристики:

                  Установка параметров зондирования

Прибор РИ-307М3 является глубокой модернизацией рефлектометра РИ-307 в части как аппаратного, так и программного обеспечения:

• Инструментальная погрешность – 3 см (при КУ=1.499) — за счет увеличения эффективной частоты дискретизации до 3.2 ГГц в 4 раза поднята разрешающая способность по сравнению с РИ-307;
• Улучшенная детализация рефлектограмм — переработка приемного тракта позволила расширить полосу пропускания;
• Расширенные диапазоны по дальности - от 15 м до 128 км: введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
• Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания. На коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения; На длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса;
• Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы;
• Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.

Эргономичность, наглядность и удобство работы:

             Одновременное зондирование двух каналов

• Цветной TFT дисплей 5.7 дюйма с разрешением 640×480 пикселей и широким углом обзора для удобной работы и наглядного представления результатов измерений. Опционально прибор может быть оснащен дисплеем повышенной яркости с антибликовым покрытием для комфортной работы в прямом солнечном свете;

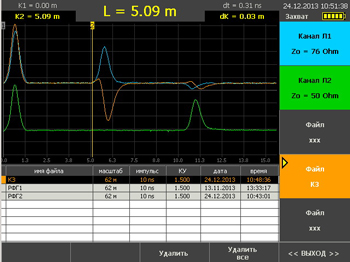

• Одновременное отображение до 5 рефлектограмм прибор имеет возможность одновременно отображать рефлектограммы с двух физических входов и трёх рефлектограмм из энергонезависимой памяти;
• Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню;
• Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками трассы — прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними;
• Автоматическое запоминание параметров измерения — при выключении прибора (кнопкой выключения или по таймеру автоотключения) параметры измерения запоминаются в энергонезависимой памяти, так что после повторного включения Вам не придется устанавливать измерительные параметры заново;
• Обновленная функция Лупы позволяет просматривать рефлектограммы с разрешением 3 см на любом диапазоне по дальности от 15 м до 128 км, кроме того для более удобного просмотра отдельных участков предусмотрен горизонтальный «цифровой зум»;
• Предусмотрена возможность прокрутки окна лупы в пределах диапазона;
• Режим «Разность» (поточечное вычитание рефлектограмм) предназначен для выявления различий в рефлектограммах, может применяться как для рефлектограмм физических каналов так и для рефлектограмм из памяти в любых сочетаниях в режиме реального времени;
• Режим «Битость пар» предназначен для определения мест перепутывания пар (разнопарка) в муфтах или скрутках;
• Режим «Захват» повышает эффективность работы прибора для определения дефектов непостоянных во времени («мерцающих» дефектов) — прибор этом режиме накапливвает на экране рефлектограммы сколь угодно продолжительное время, так что краковременные события не будут пропущены.

Специальные режимы для систем ОДК теплосетей:

• Прибор оснащен функцией оценки волнового сопротивления линии с точностью около 5%;
• Функция построения «кривых тревоги» (конфигурация «Теплосети») для удобства выявления значимых дефектов в системах ОДК.

Хранение результатов измерений и интерфейс с компьютером

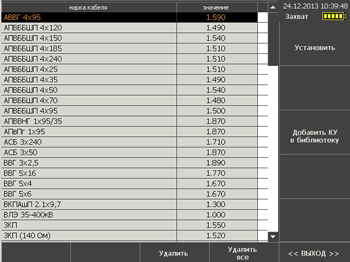

                            Библиотека рефлектограмм                                                     Библиотека коэфициентов укорочения

• Большой объем энергонезависимой памяти для хранения библиотеки рефлектограмм и таблицы коэффициентов укорочения;
• Прибор позволяет сохранить в энергонезависимой памяти до 1000 именованных и датированных рефлектограмм с высоким разрешением (до 8000 точек на рефлектограмму), что позволяет детально изучать результаты измерений и отслеживать их динамику за длительный период времени;
• Сохранение положения курсоров при записи рефлектограммы в память;
• Возможность сравнения рефлектограмм снятых для разных диапазонов по дальности;
• В приборе предусмотрена встроенная пополняемая таблица коэффициентов укорочения.
• Функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени; снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
• USB-порт для быстрого и удобного обмена данными с ПК — прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель;
• Расширяемая функциональность встроенного ПО — легкое и безопасное обновление встроенного ПО.

Эксплуатация в жёстких полевых условиях:

• Ударопрочный, герметичный корпус;
• Пылевлагозащищенная клавиатура;
• Широкий диапазон рабочих температур -20°C…+40°C;
• Мощный LiIon аккумулятор позволяет длительное время обходиться без подзарядки — время непрерывной работы от аккумулятора не менее 8 часов, а функция автоотключения не допустит разряда прибора во время простоя;
• Скоростное зарядное устройство позволяет оперативно подзарядить прибор за несколько минут, обеспечивая при этом достаточное для проведения измерений время работы;
• Небольшие габариты 70х246х124 мм и вес не более 2,5 кг
