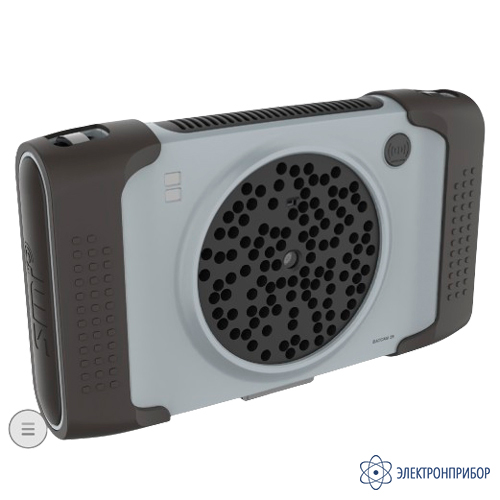

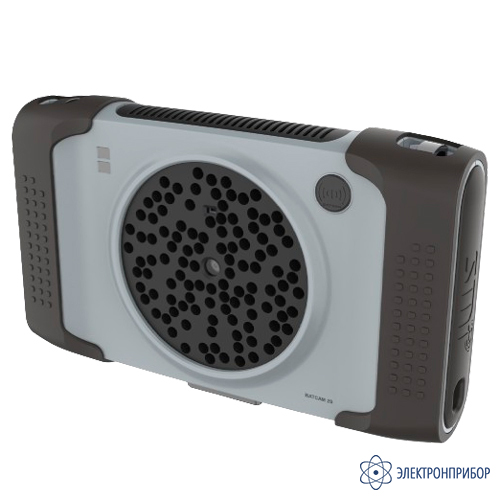

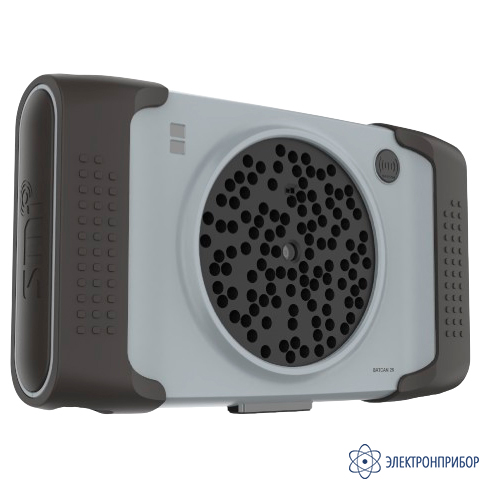

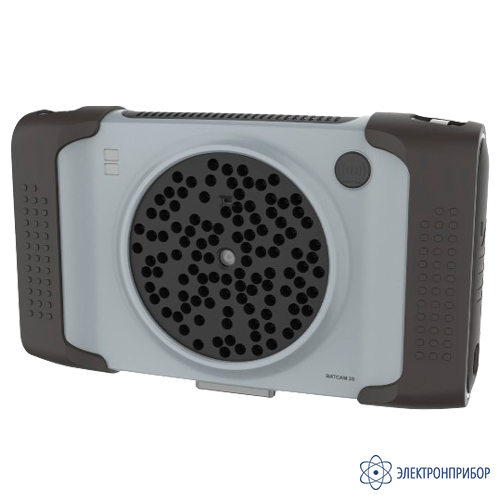

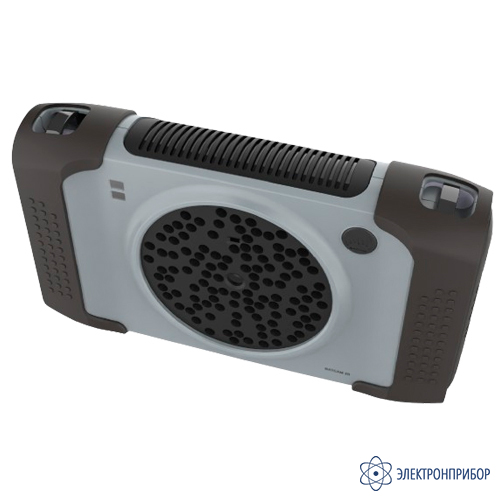

Batcam 2S — ультразвуковая акустическая камера с визуализацией дефектов

Код товара: 77990

  • Описание ультразвуковой акустической камеры с визуализацией дефектов Batcam 2S:

    Batcam 2S – это суперпортативная ультразвуковая акустическая камера для визуализации дефектов и повреждений. Камера помещена в износостойкий корпус и является незаменимым инструментом при диагностике промышленного оборудования: матрица из 112 прецезионных микрофонов позволяет мгновенно увидеть источники звуковых и ультразвуковых волн, локализовать места повреждений электрооборудования, утечек газа и пр. Увеличенный диапазон до 100 кГц позволяет анализировать высокочастотные шумы BSR (жужжание, писк, скрежет).

    Batcam 2S работает как в режиме поиска утечек, так и в режиме поиска частичных разрядов; при этом в реальном времени на экране отображаются объем утечки и расчет потерь; выводится диаграмма активности PRPD с автоматическим оперелением типа частичного разряда.

    В камере BATCAM 2S применяются облачные технологии и искусственный интеллект для анализа полученных измерений; реализованы беспроводная передача данных и сохранение GPS координат.

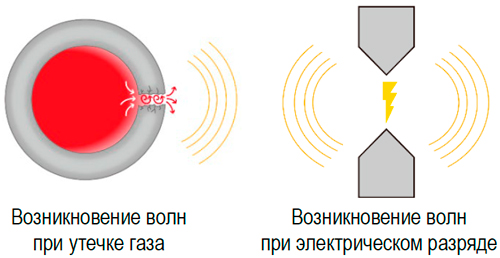

    При появлении утечек газа или электрического разряда, возникают звуковые волны, в том числе и в ультразвуковом диапазоне, неслышимым человеческим ухом.

    При использовании специализированного оборудования, которое может определять места возникновения ультразвуковых волн, можно локализовать места повреждений электрооборудования, места утечек газа и пр.

    Современные технологии позволяют визуализировать звуковые / ультразвуковые волны на экране оборудования для простоты восприятия.

    Ключевые преимущества ультразвуковой акустической камеры с визуализацией дефектов Batcam 2S:

    • не требует обучения, быстрая диагностика: включил, навел, обнаружил;
    • визуализация звуковых/ультразвуковых волн в режиме реального времени;
    • 112 цифровых микрофонов MEMS;
    • 3 частотных диапазона: Слышимый, Ультразвуковой, Пользовательский;
    • 3 режима поиска: Single (поиск одного источника), Multi (поиск 3 источников), Full Scale (поиск всех источников);
    • режим ЧР: диаграмма PRPD - графическое представление активности частичных разрядов в реальном времени, анализ их типа;
    • режим утечки: оценка объема утечки газа, оценка потерь;

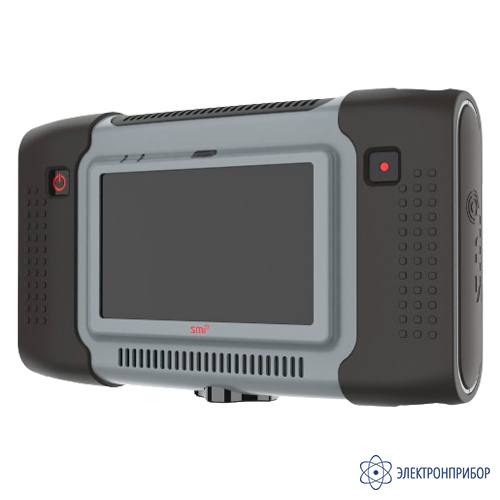

    • 5” сенсорный дисплей, разрешение 800 х 480;
    • цифровой зум 3х;
    • датчик измерения расстояния;
    • подсветка для работы в темных местах;
    • запись и хранение видео и фото изображений;
    • 5 часов автономной работы от встроенной аккумуляторной батареи + 8 часов от 1 внешней АКБ;
    • подключение внешнего аккумулятора по технологии USB PD;
    • работает при низких температурах, при - 20 ºС;
    • мобильное приложение Batcam Zone: передача данных Bluetooth, отчеты, сохранение данных GPS;
    • анализ результатов с применением облачных технологий и искуственного интелекта: график PRPD, автоматическая классификация ЧР, объем утечек, расчет потерь;
    • бесплатное пожизненное обновление прошивки через USB;
    • компактность и малый вес.

    Область применения ультразвуковой акустической камеры с визуализацией дефектов Batcam 2S:

    • обнаружение утечек газа, сжатого воздуха;
    • диагностика основных узлов электрооборудования: изоляторов, трансформаторов, ЛЭП, распредустройств и прочих;
    • анализ активности и типа частичных разрядов;
    • анализ механических шумов, вибраций промышленного оборудования и техники.

  • Технические характеристики ультразвуковой акустической камеры с визуализацией дефектов Batcam 2S:

    Параметр Значение
    Режимы работы основной, утечки, частичные разряды
    Режимы поиска single, multi, full scale
    Настройка диапазона cлышимый, ультразвуковой, пользовательский
    Отображение информации расчет объема утечки и оценка потерь в режиме реального времени
    диаграмма активности ЧР PRPD и анализ типа
    ЧР в режиме реального времени;
    Микрофон Матрица из 112 цифровых микрофонов MEMS
    Эффективный диапазон частот 2 – 100 кГц
    Максимальный уровень звукового давления 120 дБ SPL
    Чувствительность микрофонов 2 кГц: 2,34 дБ SPL
    20 кГц: 2,22 дБ SPL
    40 кГц: 1,90 дБ SPL
    55 кГц: 1,22 дБ SPL
    70 кГц: 1,84 дБ SPL
    100 кГц: 20,10 дБ SPL
    Минимальный объем утечки 1 м, 0,02 бар, 38 см3/ мин
    Расстояние обнаружения от 0,5 до 200 м
    Камера 8 MP
    FOV горизонтальный 63°, вертикальный 40°
    Разрешение изображения 1024 х 600
    Цифровой зум 3 х
    Частота обновления кадров 25 кадров в секунду
    Дисплей 5 дюймов, цветной, сенсорный
    Разрешение 800 х 480
    Яркость 1000 nit, автоматическая и ручная регулировка
    Формат данных JPG, MP4, WAV
    Встроенная память 21 Гб (8400 изображений, 20 часов видео)
    Передача данных USB-C, Bluetooth 5.0
    Подсветка LED х 2
    Датчик расстояния Есть
    Подключение наушников Есть
    Самодиагностика состояния микрофонов Есть
    Интерфейс audio, HDMI, USB-C
    Встроенная батарея литий-ионный аккумулятор 48,24 Втч
    Время автономной работы 13 часов
    5 часов от встроенной батареи + 8 чаcов от 1 внешней АКБ
    Зарядка / время зарядки USB-C / 4 часа
    Размеры 237 х 146 х 56 мм
    Вес 1,1 кг
    Рабочая температура -20 ºС + 50 ºС
    Сохранение данных GPS мобильное приложение, через Bluetooth
    Мобильное приложение IOS, Android
    Языки русский, китайский, японский, тайский, английский, немецкий, французский, испанский, турецкий
    Обновление ПО в течение всего срока эксплуатации, бесплатное

  • Комплект поставки Batcam 2S

    № Наименование Количество
    1 Ультразвуковая акустическая камера с визуализацией дефектов Batcam 2S 1
    2 Ручной регулируемый ремень 1
    3 Наплечный регулируемый ремень 1
    4 Адаптер АС/DC 1
    5 Кабель питания 1
    6 Комплект для очистки микрофонов 1
    7 USB-карта 1
    8 Техническая документация 1
    9 Транспортировочный кейс 1

    Дополнительная комплектация Batcam 2S

    (Поставляется за отдельную плату)

    № Наименование
    1 Кабель для подключения внешнего аккумулятора NEMO / USB PD
    2 Внешняя аккумуляторная батарея
