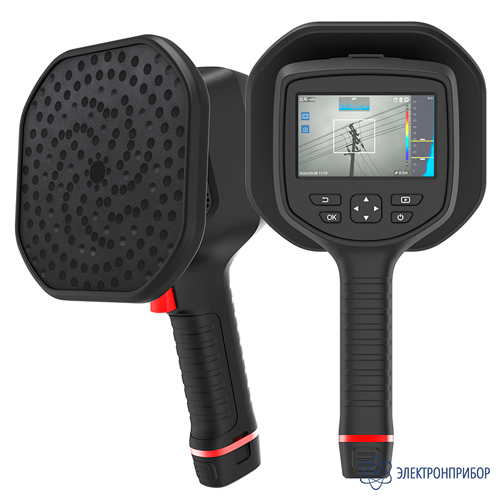

Seviral ВАД-136 — визуально-акустический дефектоскоп

Код товара: 81301

  • Описание визуально-акустического дефектоскопа Seviral ВАД-136:

    Seviral ВАД-136 – это высокотехнологичный инструмент, предназначенный для измерения акустических колебаний и их визуализации. Этот специализированный акустический дефектоскоп представляет собой устройство, которое позволяет не только обнаруживать, но и точно локализовать различные звуковые аномалии, такие как утечки газа, сжатого воздуха, коронных разрядов, что делает его незаменимым в ряде промышленных сферах.

    Прибор оснащен 136 высокочувствительными микрофонами, которые работают в тандеме для формирования сверхточного акустического изображения. Это изображение, полученное в режиме реального времени, накладывается на визуальное изображение, созданное цифровой камерой. Данная функция позволяет оператору мгновенно определить местоположение звуковых аномалий, что значительно ускоряет процесс диагностики. Кроме того, акустические аномалии можно фиксировать и сохранять на SD-карте для дальнейшего анализа.

    Seviral ВАД-136 также предоставляет мгновенное отображение результатов на дисплее, что позволяет пользователю сразу же видеть результаты измерений. Функция количественного анализа, включая отображение годовой стоимости потерь, делает этот прибор незаменимым инструментом для предприятий, стремящихся оптимизировать свои затраты и повысить эффективность работы. С помощью программного обеспечения SEVIRAL Acoustics Research можно выполнять более глубокий анализ и формировать отчеты, что позволяет проводить детальную диагностику и мониторинг состояния оборудования.

    Дополнительно, Seviral ВАД-136 может использоваться для контроля состояния различных конструкций, включая трубопроводы, резервуары и другие элементы инфраструктуры. С помощью данного устройства можно не только выявлять утечки, но и оценивать общее состояние материалов, анализируя их акустические характеристики. Это дает возможность заранее предсказывать возможные проблемы и проводить профилактические мероприятия, что в конечном итоге помогает избежать серьезных поломок и аварий.

    Таким образом, Seviral ВАД-136 представляет собой мощный инструмент для диагностики и мониторинга, который сочетает в себе передовые технологии акустического анализа и визуализации. Его применение позволяет значительно повысить безопасность и эффективность работы на предприятиях, а также снизить затраты, связанные с утечками и повреждениями оборудования. В условиях современного производства, где каждая деталь имеет значение, такой прибор как

    Ключевые характеристики визуально-акустического дефектоскопа Seviral ВАД-136:

    • Фильтрация фонового шума: позволяет видеть сквозь фоновый шум, обычно встречающийся в промышленных средах, и получать точные акустические изображения.
    • Реальное время и визуализация: акустическое изображение в режиме реального времени накладывается на изображение цифровой камеры, что позволяет пользователю точно определять источник звука и классифицировать проблему.
    • Анализ и оценка: визуализация, классификация, количественная оценка — мгновенный расчет параметров, имеющих критическое значение для принятия решений, с помощью облачного программного обеспечения для анализа данных.
    • Быстрое обнаружение утечек: обнаружение утечек в 10 раз быстрее, что способствует сокращению потерь газа и оптимизации производительности оборудования.
    • Визуальный анализ электрооборудования: возможность анализа электрооборудования на наличие коронных разрядов в изоляции при напряжениях, включая кабели, ячейки, ЛЭП, вводы, электродвигатели, а также применение для трансформаторов и КРУЭ.

    Сферы применения визуально-акустического дефектоскопа Seviral ВАД-136:

    • Энергетическая отрасль: используется для обнаружения коронных разрядов на высоковольтном оборудовании, что помогает предотвратить аварии и повысить надежность энергосистем.
    • Транспортировка, добыча и хранение газа: применяется для выявления неконтролируемых утечек газа, обеспечивая безопасность и эффективность работы газовых систем.
    • Промышленность: эффективно обнаруживает утечки газа и сжатого воздуха, что способствует снижению потерь и повышению производительности оборудования.
    • Мониторинг инфраструктуры: позволяет контролировать состояние трубопроводов, резервуаров и других конструкций, обеспечивая своевременное выявление и устранение потенциальных проблем.

  • Технические характеристики визуально-акустического дефектоскопа Seviral ВАД-136:

    Параметр Значение
    Акустические характеристики
    Микрофоны Кремниевая решетка из 136 цифровых микрофонов
    Частота дискретизации микрофонов 192 кГц
    Полоса пропускания частоты 0 кГц - 96 кГц
    Эффективное расстояние обнаружения аномалии 0,3 - 150 м (в зависимости от размера источника звука)
    Фильтры (палитры) Белый, чёрный, радужный, красно-железный, плавный, дождливый, синий и красный
    Отображение интенсивности звука Самая высокая точка
    Режимы работы акустической камеры Режим обнаружения утечки газа, режим обнаружения частичного разряда
    Отображение типов частичных разрядов Коронный разряд, частичный разряд, плавающий разряд, поверхностный разряд
    Частота кадров 25 Гц
    Минимальная обнаруживаемая утечка Минимальная обнаруживаемая утечка 0,078 мл/с при 0,6 МПа с расстояния 0,5 метров;
    Минимальная обнаруживаемая утечка 0,112 мл/с при 0,5 МПа с расстояния 1 метр
    Динамический диапазон Нижний предел: <-15 дБ;
    Верхний предел: >120 дБ
    Функция количественного анализа утечки Поддерживается
    Функция годовой стоимости потерь Поддерживается
    Пользовательские настройки 1 настраиваемая прямоугольная область фокусировки
    Параметры видимого изображения
    Разрешение цифровой камеры 5 MП - 2688 x 1944
    Фокусное расстояние цифровой камеры 6,4 мм
    Поле зрения цифровой камеры 50,2° (гор.) × 35,4° (верт.)
    Режим фокусировки Фиксированный
    Цифровой зум От 1х до 16х
    Отображение изображения
    Дисплей 4,3-дюймовый ЖК-дисплей с ёмкостным сенсорным экраном
    Разрешение дисплея 800 × 480 пикселей
    Яркость Автоматическая / настраиваемая
    Палитры (фильтры) 8 штук
    Системные функции
    Связь HDMI, Wi-Fi
    Текстовые аннотации Поддерживаются, длиной до 255 символов
    Голосовые аннотации Поддерживаются, длительностью до 60 секунд
    Формат изображения .jpeg
    Формат видео MP4
    Память Съемная SD карта объемом 64 Гб
    Объем памяти для хранения фотографий 18 000 снимков
    Объем памяти для хранения видео 60 часов
    Система питания
    Время работы Более 4 часов (2 АКБ по 2 часа работы каждого)
    Способ зарядки Двухсекционное зарядное устройство 5V DC/2A
    Физические параметры
    Рабочая температура 20°C - 50°C
    Влажность (при работе и хранении) <95%, без образования конденсата
    Степень защиты IP54 (МЭК 60529)
    Устойчивость к падению Безопасное падание с 1,2 метра
    Вес <1,2 кг
    Габариты 310,4 мм x 165 мм x 117 мм
    Обработка данных с ВАД-136
    Программное обеспечение Бесплатное программное обеспечение «SEVIRAL Acoustics research»
    Совместимость ОС на базе Windows от версии XP и выше
    Количество одновременно работающих пользователей Неограниченное количество

  • Комплект поставки Seviral ВАД-136

    № Наименование Количество
    1 Визуально-акустический дефектоскоп Seviral ВАД-136 1
