Расширение модельного ряда осциллографов Актаком

10 Июля 2013

Представляем две новые модели цифровых осциллографов Актаком с глубиной записи 10 миллионов точек : ADS-2071M и ADS-2071MV.

Модели ADS-2071M и ADS-2071MV имеют полосу пропускания до 70 МГц и максимальную частоту дискретизации до 500 Мвыб/сек.

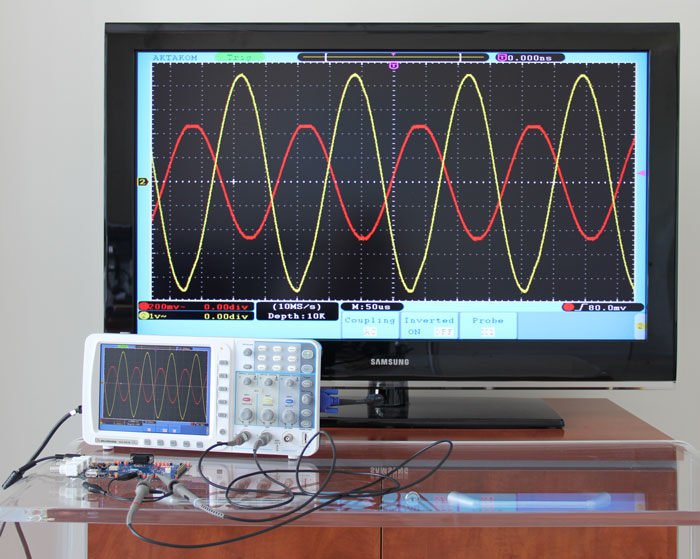

При этом модель с индексом MV (ADS-2071MV) имеет возможность выводить изображение на внешний монитор или телевизор через встроенный интерфейс VGA:

Такая возможность представления информации очень удобна при использовании этих моделей осциллографов в обучающем процессе, на конференциях и семинарах, при использовании осциллографах в труднодоступных местах и ряде других применений.

Для многих разработчиков радио и электрооборудования одним из основных параметров осциллографа является глубина записи, т.е. упрощенно - какой длительности сигнал может быть захвачен осциллографом для дальнейшего его анализа. Отличительной чертой всех осциллографов Актаком серии ADS-2000 является существенно большая по сравнению с другими моделями осциллографов эконом-класса максимальная глубина записи. Если у большинства бюджетных моделей осциллографов она не превышает 2-2,5 миллиона точек, то в новой серии осциллографов ADS максимальная глубина записи составляет 10 миллионов точек на каждый канал! Однако, при работе с осциллографом, пользователю не обязательно работать с длиной памяти только 10 М точек. Он может выбрать один из пяти вариантов длины записи: 1000 точек, 10 К точек, 100 К точек, 1 М точек и 10 М точек.

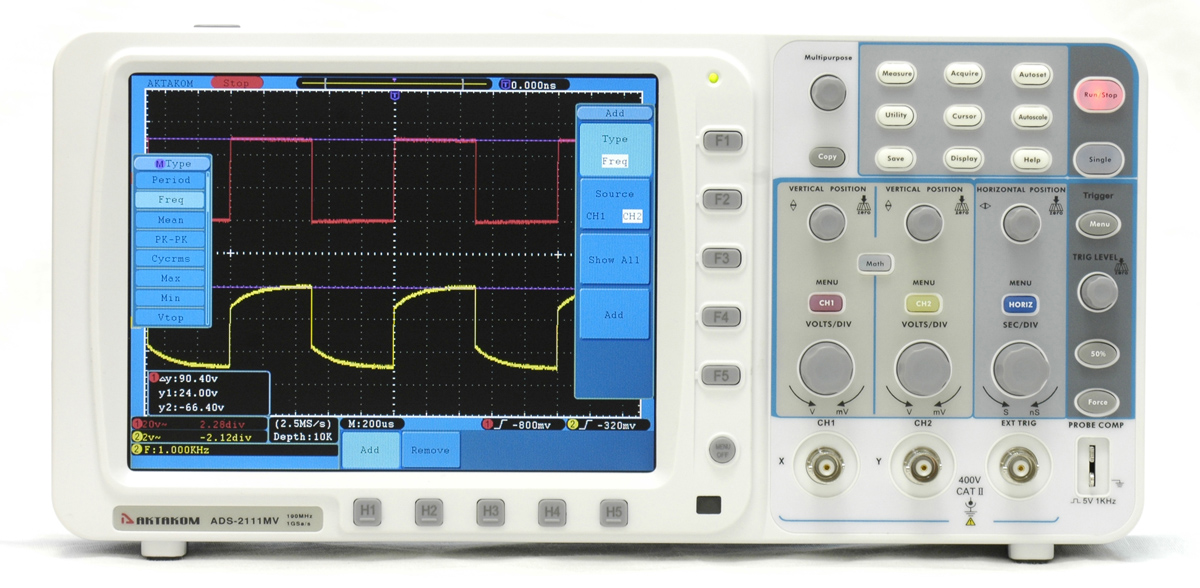

В цифровых осциллографах Актаком ADS-2000 применяется дисплей с диагональю 8" (20 см) и разрешением 800х600 точек, что значительно улучшает наблюдение сигнала на экране осциллографа!!!

Еще одной особенностью этих моделей является возможность питания не только от сети, но и возможность автономного питания при подключении SDS-батареи. Это позволяет использовать прибор при работе на выездах и в "полевых" условиях. Использование осциллографов Актаком серии ADS-2000 в таких условиях становится возможным еще и потому, что эти приборы имеют небольшой вес (всего 1,82 кг) и габаритные размеры (340 мм × 155 мм × 70 мм).

Обращаем внимание, что толщина осциллографов всего 7 см!!!, что значительно тоньше всех существующих аналогов!

Учитывая появление двух новых осциллографов ADS-2071M и ADS-2071MV количество моделей в серии ADS-2000 расширится до 12.

С различиями внутри серии и краткими техническими характеристиками осциллографов ADS-2000 можно ознакомиться в таблице ниже:

Кол.каналов

2 канала + внешний запуск

Полоса пропускания

60 МГц

70 МГц

100 МГц

200 МГц

300 МГц

Макс.частота дискретизации
(реальное время)

500 Мвыб/сек - один канал
250 Мвыб/сек - 2 канала

1 Гвыб/сек - один канал
500 Мвыб/сек - 2 канала

2 Гвыб/сек - один канал
1 Гвыб/сек - 2 канала

2,5 Гвыб/сек - 1 канал
1,25 Гвыб/сек-2 канала

3,2 Гвыб/сек - 1 канал
1,6 Гвыб/сек-2 канала

Макс. глубина записи

10 миллионов точек на один канал

Интерфейс

USB-упр.,
USB-сохр., RS-232

USB-упр.,
USB-сохр., VGA

USB-упр.,

USB-сохр., RS-232

USB-упр.,
USB-сохр., VGA

USB-упр.,
USB-сохр., RS-232

USB-упр.,
USB-сохр., VGA

USB-упр.,
USB-сохр., RS-232

USB-упр.,
USB-сохр., VGA

USB-упр.,
USB-сохр., RS-232

USB-упр.,
USB-сохр., VGA

Дисплей

диагональ 8", разрешение 800х600

Также напоминаем, что цифровые осциллографы Актаком ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV, ADS-2221M были включены в Государственный Реестр средств измерений и они могут использоваться в сфере метрологического контроля и надзора!.

Срок действия сертификата - до 18 мая 2017 года.

Цифровые осциллографы Актаком ADS-2071M и ADS-2071MV уже доступны к поставке!
