Линейка анализаторов спектра, выпускаемых под торговой маркой Актаком пополнилась новой моделью!

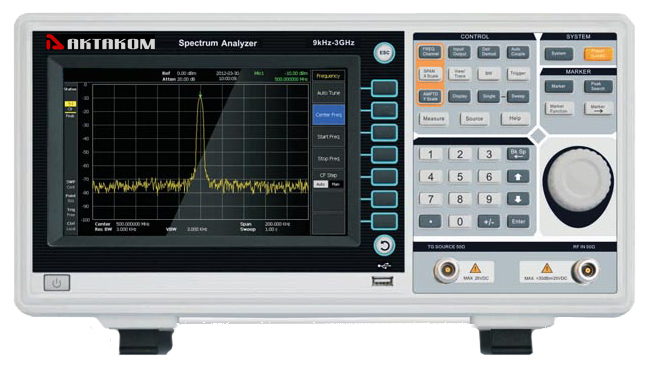

Представляем новый анализатор спектра Актаком ASA-2301.

Актаком ASA-2301 представляет собой универсальный и недорогой инструмент для частотного анализа сигналов и предназначен для работы в полосе частот от 9 кГц до 3 ГГц. Встроенный источник опорной частоты имеет высокую стабильность и точность (0,1 ppm). Прибор обладает низким уровнем фазовых шумов: до -95 дБн/Гц на отстройке 10 кГц.

В анализаторе спектра Актаком ASA-2301 имеется возможность установки фильтров ПЧ и видеофильтров в полосе от 1 Гц до 3 МГц с шагом 1-3-10. Особо хочется выделить, что значение среднего уровня собственных шумов (DANL) даже меньше, чем у моделей многих известных производителей анализаторов спектра данного класса и может достигать -160дБм (типичное значение, предусилитель включен, частота 10 МГц…2,5 ГГц).

Новый прибор имеет широкий диапазон измерения уровня, который составляет от DANL до +30 дБм. Для уменьшения воздействия мощных исследуемых сигналов в новом анализаторе спектра Актаком ASA-2301 предусмотрен встроенный аттенюатор с возможностью установки ослабления от 0...50 дБ с шагом 10 дБ.

Как и большинство современных анализаторов спектра новый прибор имеет возможность высокоточных курсорных и маркерных измерений, но набор встроенных измерительных возможностей, включенных в состав штатной поставки действительно поражает. Не платя денег за дополнительные опции пользователи получают в стандартном приборе следующие измерительные функции:

  • Измерение мощности в канале

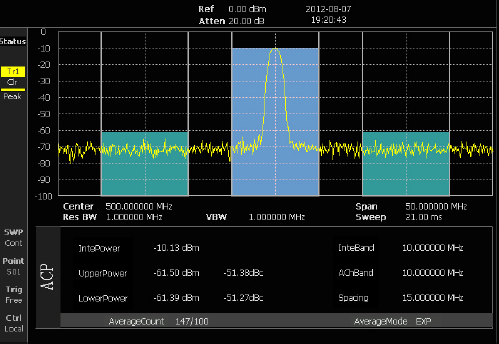

  • Измерение мощности в соседних каналах
  • Измерение пропускная способность канала
  • Измерение гармонических искажений
  • Измерение интермодуляционных искажений третьего порядка
  • Измерение фазового шума
  • и ряд других измерительных функций.

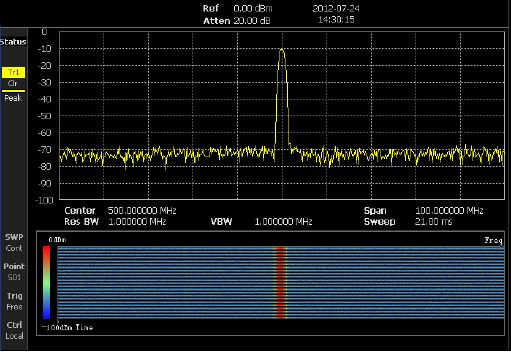

Кроме того, пользователь может выполнить представление спектра не только в графическом виде, но и в виде спектрограммы.

Встроенный набор детекторов анализатора спектра Актаком ASA-2301 включает в себя следующие типы: стандартный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратический.

Кроме того, для измерения амплитудно-частотных и проходных характеристик, коэффициентов отражения и выполнения ряда других измерительных задач в приборе предусмотрен встроенный трекинг-генератор, работаюший в диапазоне частот от 5 МГц до 3 ГГц.

Сравнительная таблица, приведенная ниже, наглядно показывает основные преимущества Актаком ASA-2301 при сравнении с аналогами других известных производителей.

Актаком ASA-2031 Agilent N9320B R&S FS300 Advantest R3131A Rigol DSA1030A GW Instek GSP830
Диапазон частот 9кГц-3ГГц 9кГц-3ГГц 9кГц-3ГГц 9кГц-3ГГц 9кГц-3ГГц 9кГц-3ГГц
Полоса ПЧ 1Гц-3МГц 1Гц-1МГц 200Гц-1МГц 1кГц-1МГц 10Гц-1МГц 3кГц, 30кГц, 400кГц, 4МГц
Полоса пропускания 0Гц, 100Гц-3ГГц 0Гц, 100Гц-3ГГц 0Гц, 100Гц-3ГГц 0Гц, 50кГц-3ГГц 0Гц, 100Гц-3ГГц 0Гц, 2кГц-3ГГц
Фазовый шум -95 дБн/Гц
(отстройка 10кГц)		 -88 дБн/Гц
(отстройка 10кГц)		 -90 дБн/Гц
(отстройка 10кГц)		 -100 дБн/Гц
(отстройка 20кГц)		 -88 дБн/Гц
(отстройка 10кГц)		 -80 дБн/Гц
(отстройка 20кГц)
Макс. уровень
входного сигнала		 +30дБм +30дБм +33дБм +20дБм +30дБм +20дБм
Средний уровень
собственных шумов
(DANL)

 10 МГц…2,5 ГГц:

-130дБм
(тип. -140дБм)
(без предусилителя;

-148дБм
(тип. -160дБм)
(с предусилителем)

-130дБм
(без предусилителя)


-148dBm
(с предусилителем)

 -120дБм -113дБм

с предусилителем

100кГц…10MГц:
-103дБм

10MГц…2.5ГГц:
-145дБм

2.5ГГц…3ГГц:
-138дБм,

1MГц-15MГц:
-135дБм

15MГц-1ГГц:
-149дБм

1ГГц-3ГГц:
-146дБм

Новый анализатор спектра Актаком ASA-2301 имеет коммуникационные интерфейсы USB, LAN и RS232 для дистанционного управления и передачи данных, возможность внешнего запуска и подключения внешнего источника опорной частоты.
Для отображения информации используется 8,5-дюймовый (800x480) цветной широкоэкранный жидкокристаллический дисплей, выполненный на тонкопленочных транзисторах.

Новый анализатор спектра Актаком ASA-2301 доступен к поставке со склада в Москве!
Ждем Ваших заказов!
