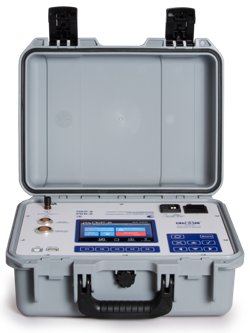

Новая разработка ПКР-2М - прибор контроля устройств РПН трансформаторов

В марте 2015 поступил в реализацию усовершенствованный прибор контроля устройств РПН трансформаторов – ПКР-2М (внесен в Госреестр РФ), который унаследовал достоинства предшественника, а также приобрел новые дополнительные возможности.

ПКР-2М, как и ПКР-2 позволяет проводить снятия круговой диаграммы (для реакторных и резисторных РПН) и осциллограммы работы контакторов (быстродействующие РПН резисторного типа) одновременно по всем фазам, за одно переключение с отвода на отвод, но в отличие от предшественника в ПКР-2М реализован режим безразборной диагностики устройств РПН (метод DRM).

Благодаря реализации метода DRM пользователь прибора ПКР-2М получает:

  • Графические данные в привычном для специалистов виде (осциллограммы и круговые диаграммы);
  • Информацию о дефектах в устройствах РПН, которая позволяет отбраковывать РПН ни только по критерию исправен/неисправен, но зачастую "указывать причину" неисправности на основе анализа данных.

Эксплуатация ПКР-2М не требует:

  • Вскрытия бака или люка исправного/неисправного устройства РПН и слива масла;

Например, для проведения диагностики и снятия круговой диаграммы устройств РПН типа РНТА и РНОА требуется полный слив масла и вскрытие люка для присоединения отводов трансформатора к неподвижным контактам устройства РПН, но благодаря безразборной диагностики РПН в этом нет необходимости. Во время проведения диагностики измерительный кабель прибора ПКР-2М присоединяется к вводам трансформатора.

  • Дополнительных денежных средств и трудозатрат на проведение диагностики устройств РПН;
  • Подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства, т.к. все подстройки к конкретному устройству РПН выполняются в приборе автоматически.
  • Дополнительного питания. ПКР-2М имеет встроенный аккумулятор, который позволяет эксплуатировать прибор в течение всего рабочего дня без подзарядки (от 2-х до 30 часов работы в зависимости от режима) на обширной территории подстанции или цеха, что избавляет от хлопот с кабелем питания, удлинителем сетевой розетки и заземлением.

Эксплуатация прибора ПКР-2М значительно сокращает финансовые и ресурсные  затраты организации, а также позволяет повысить качество диагностики трансформаторов и избежать незапланированного ремонта, за счёт выявления неисправностей на ранней стадии.
