АКИП-9315 – тепловизор для анализа термограмм печатных плат
Представляем тепловизор АКИП-9315 специально разработанный для получения и
анализа термограмм печатных плат. Диапазон измеряемых температур от -15 °C до +600 °C. Размер приемника излучения 256 x 192 пикселей, что позволяет получать картинку с высокой четкостью изображения. Частота обновления кадров: 25 Гц. Тепловизор имеет широкое поле зрения (FOV): 56° x 42°.

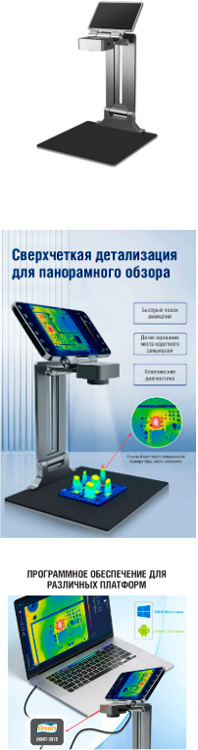

Новинка представляет собой компактную ИК-камеру, установленную на вертикальную складную стойку с рабочей поверхностью (стол ремонтника). Стойка имеет высоту 230 мм и основание 150 на 150 мм, оснащенное нескользящим прорезиненным материалом. Это основание предназначено для удобного расположения объекта измерения. В первую очередь таким объектом измерения и анализа является печатная плата (PCB). Тепловизионную камеру можно перемещать вертикально, приближая для большей детализации или отдалять для получения более общего вида. Минимальное фокусное расстояние 100 мм, при использовании макролинзы, входящей в комплект поставки, можно уменьшить фокусное расстояние до 30 мм.
Расположив объект анализа на площадке АКИП-9315 специалист сервис-центра в процессе работы по дефектовке плат и поиску неисправностей имеет возможность свободно выполнять другие манипуляции двумя руками, применять средства измерений и паяльное оборудование.
Тепловизор не имеет собственного экрана и для полноценной работы требуется ПК с WIN10 или старше или устройство с ОС Android 7.0 или старше. Для подключения используется интерфейс USB Type-C. Программное обеспечение поставляет на USB диске в комплекте поставки прибора.
Программное обеспечение имеет широкий набор функциональных возможностей:
- Поддержка просмотра плат в 3D-режиме.
- Шесть типов цветовых палитр.
- Поддержка режима сравнения и детальной проверки изменений цвета изображения в различных областях.
- Поддержка режима сравнение хороших и плохих плат для быстрого обнаружения неисправностей.
- Возможность отображения температурной кривой в кадре для упрощения просмотра данных истории изменения температуры. Возможность быстрого визуального обнаружения места плохой пайки или короткого замыкания, благодаря хорошей тепловой чувствительности.
- Различные режимы работы и гибкая система настойки программного обеспечения.
- Поддержка режима установки допусков для быстрого детектирования проблем с поддержкой звуковой сигнализации.
- Имеется возможности сохранения фото и записи видео.
Данный тепловизор рекомендован для применения в сервисных центрах при диагностике и ремонте электрооборудования, а также для проверки качества пайки печатных плат, при контроле на производстве.
