Анализаторы спектра серии АКИП-4205: низкие шумы, высокое разрешение и привлекательная цена

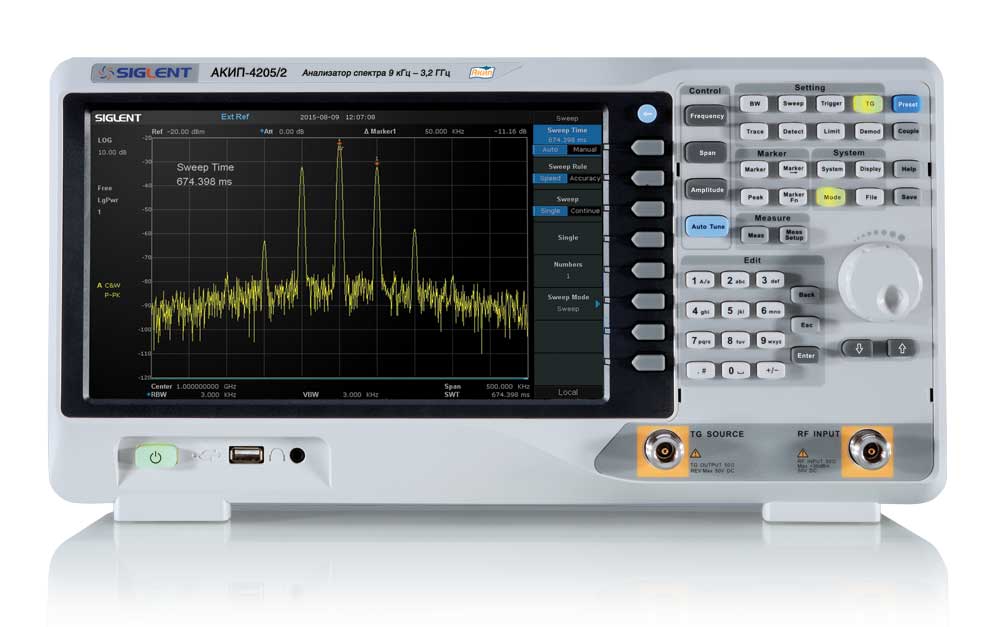

Линейка анализаторов спектра, выпускаемых под торговой маркой АКИП™ пополнилась двумя новыми моделями! Анализаторы АКИП-4205/1, АКИП-4205/2 представляют собой достаточно бюджетные, но в тоже время универсальные инструменты частотного анализа и измерения амплитудных параметров ВЧ сигналов.

Модели предназначены для работы в полосе частот от 9 кГц до 2,1 ГГц (АКИП-4205/1) и от 9 кГц до 3 ГГц (АКИП-4205/2), имеют малый размер и вес, удобный пользовательский интерфейс. Новинки имеют достаточно мощные ресурсы автоматических измерений, широкий перечень впечатляющих прикладных функций, а также ряд опциональных программных пакетов, открываемых ключом, что позволяет пользователю самостоятельно расширить возможности анализатора спектра, не прибегая к услугам сервисного центра. Анализаторы оснащены высококонтрастным цветным дисплеем высокого разрешения (диагональ 25 см, WVGA, 1024x600), что обеспечит удобство считывания информации и полный визуальный контроль параметров анализатора в процессе измерений.

При установке в АКИП-4205 нулевой полосы обзора (zero span), детектор приемника обеспечивает режим AM/ ЧМ демодуляции входного сигнала, что позволяет наблюдать модулированные сигналы на экране с их временной разверткой. Анализатор спектра имеет на передней панели выходной аудио разъем (jack) для прослушивания демодулированных AM и ЧМ сигналов. Среди встроенных и опциональных приложений, есть всё, что сегодня необходимо и востребовано в сферах научных исследований, инженерного дизайна и отладки РЭА, образования, промышленного производства, технического обслуживания, сервиса и ремонта.

Основные технические характеристики:

  • Средний уровень собственных шумов (DANL): -146 дБм/Гц (в полосе 10 МГц…200 МГц, предусилитель включен);
  • Низкий уровень фазовых шумов (тип.): до -98 дБн/Гц при отстройке 10 кГц (на fнес=1 ГГц);
  • Погрешность измерения амплитуды: < ±0,7 дБ;
  • Разрешение ПЧ 10 Гц (RBW);
  • Широкий набор фильтров ПЧ (полоса 10 Гц …1 МГц / шаг 1-3-10) и видеофильтров (полоса 1 Гц … 3 МГц/ шаг 1-3-10);
  • Стандартно встроенный предусилитель;
  • Широкий динамический диапазон;
  • Максимальный входной уровень +30 дБм.

Программные опции:

  • Трекинг генератор до 2,1/ 3,2 ГГц (TG);
  • Измерение потерь в тракте и КСВН (Return Loss/ VSWR – Refl);
  • Дополнительные измерения мощности (AMK);
  • Измерения ЭМС (соответствие требованиям CISPR 16 – EMI).

Аппаратные опции:

  • Мостовой направленный ответвитель и аксессуары для измерения КСВН и коэффициента затухания (RB3X20 – включает пакет Refl).

Функциональность и возможности интерфейса

Системный интерфейс АКИП-4205/1, АКИП-4205/2 отличается своей продуманностью и удобством переходов, имеет простой и интуитивно понятный графический стиль. Меню основных режимов оптимизировано для информативного отображения на одной странице связанных операций измерения.

Спектральные кривые поддерживают цветовое разделение на экране (4 цвета), что помогает пользователю идентифицировать соответствующие спектры при изменениях различных параметров. Экран имеет развитую систему курсорных измерений в помощь пользователю, как дополнительный инструмент при выполнении анализа сигналов.

Большая площадь экрана позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов (рис.1).

Технология цифрового преобразования частоты (Digital IF technology) позволяет достичь минимального значения полосы пропускания RBW=10 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов (расположенных очень близко по частоте – рис.2).

Используемый в серии АКИП-4205 высокотехнологичный и производительный входной АЦП обеспечивает низкий уровень собственных шумов (типичное значение до -151 дБм/Гц @ 100 МГц), входной ВЧ тракт имеет стандартно встроенный предусилитель. Тем самым достигается высокая чувствительность и избирательность анализа, улучшается мониторинг слабых сигналов на фоне помех (рис.3).

Такие показатели вполне сопоставимы со спецификациями анализатора спектра серии FSU (R&S), имеющего средний уровень собственных шумов (DANL): -158 дБмВт (в полосе 1 Гц).

Трекинг- генератор

Опция TG превращает анализатор спектра со встроенным генератором в скалярный анализатор цепей. Диапазон частот 100 кГц – 2,1/3,2 ГГц, что обеспечивает возможность анализа спектра во всем диапазоне волн – ДВ, СВ, КВ, УКВ. Кроме измерения параметров в режиме Transmission, трекинг-генератор обеспечивает возможность измерения параметров отраженных сигналов (Reflection) и численно оценивать обратные потери.

Для этого понадобиться программно-аппаратная опция RB3X20 для измерения КСВН и коэффициента затухания. Комплект аксессуаров включается в себя: программную опцию “Рефлектометр/Refl”, мостовой направленный ответвитель (1 МГц…2 ГГц) и два адаптера N(M)-N(M) – рис. 3а.

Перечисленные выше дополнительные принадлежности предназначены для соединения устройств с целью формирования схемы испытаний. С помощью ресурсов анализатора АКИП-4205 с опцией TG можно наблюдать и фиксировать АЧХ испытуемых устройств (любой 4-х полюсник - фильтр, отрезок линии передачи, усилитель и пр.).

Измерение мощности – передовые технологии

Современные стандарты радиосвязи и беспроводного доступа поддерживают строгие требования в отношении выходной мощности сигнала в отведенной полосе и соответствия нормированных значений утечки мощности в соседний частотный канал. С этой целью в анализаторах спектра серии АКИП-4205 предусмотрен опциональный пакет расширенных измерений параметров мощности (AMK), который позволяет выполнить анализ общей мощности в канале, определить коэффициент мощности в соседнем канале (рис.4), занимаемую полосу частот, мощность во временном домене, спектральную мощность и другие параметры для обеспечения производительных измерений радиопередающих систем.

Анализ неоднородностей, измерение КСВН

При установке опции RMK (Reflect Measurement Kit) анализатор спектра обеспечивает быстрое и удобное измерение параметров S21, S11 (сбор данных для характеризации кривой потерь на отражение), а также вычисление КСВН тракта (рис.5).

Расчет коэффициента стоячей волны по напряжению (КСВН/ VSWR) с помощью анализатора спектра производится путем пересчета через измеренное значение коэффициента отражения.

Функция (Return Loss) измерения отраженных сигналов, вызванных наличием неоднородностей в кабеле, служит для определения характеристики согласования импедансов. Перечисленные выше виды измерений используется для оценки радиочастотных компонентов и систем. Эти возможности позволяют применять АКИП-4205 как базовое средство для задач анализа АФУ и верификации параметров коаксиальных трактов.

Фильтры ЭМС, квази-пиковый детектор с шаблонами соответствия CISPR 16

Опциональный пакет EMI предназначен для предварительного тестирования на соответствие стандарту CISPR-16, предлагая режим квазипикового детектора (Quasi-Peak detector – рис.6) и дополнительные фильтры ЭМС (200 Гц, 9КГц, 120 кГц).

Импорт записанных шаблонов допусков указанного международного стандарта в области электромагнитной совместимости упрощает оценку уровней ЭМС/EMI при предварительном тестировании технических средств на соответствие нормам индустриальных радиопомех (рис.7.).

Купить анализатор спектра АКИП-4205 несложно, они уже на складе в Москве. Доступны для заказа и демонстрации. Планируются работы по внесению этих анализаторов спектра в Госреестр СИ РФ.

Приобретая анализатор спектра АКИП-4205, Вы получаете:

  • Надежный лабораторный прибор, обеспеченный гарантийным и сервисным обслуживанием;
  • Недорогой анализатор спектра с очень хорошими характеристиками фазовых шумов;
  • Анализатор спектра с высоким разрешением по частоте;
  • Прибор с передовым набором измерительных функций.
