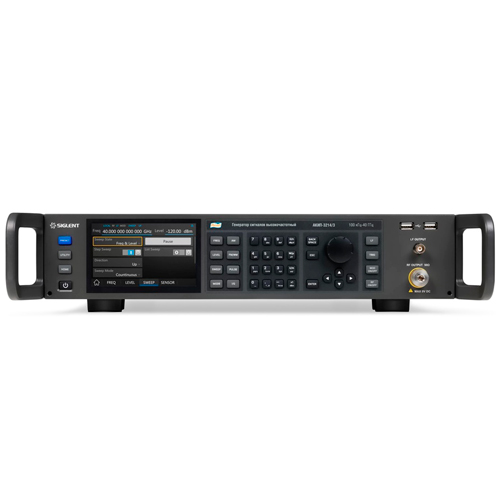

Генераторы ВЧ сигналов серии АКИП-3214 – достигнут рубеж в 40 ГГц
Модельный ряд ВЧ-генераторов АКИП™ пополнился новой серией ВЧ генераторов АКИП-3214.
В серию АКИП-3214 входит три модели, отличающиеся по диапазону частот от 100 кГц до 13,6 / 20 / 40 ГГц. В стандартной комплектации генераторы имеют встроенный термостатированный опорный генератор (OCXO ±2x10-7) для обеспечения высокой стабильности и точности формируемых сигналов, а также имеется поддержка формирования амплитудно-модулированных колебаний. Опционально имеется возможность активации функции импульсной (ИМ) модуляции и генератор импульсов с возможностью формирования пачек радиоимпульсов (Pulse Train). Также модель АКИП-3214/1 с максимальной частотой гармонического колебания 13,6 ГГц, может быть модернизирована до модели АКИП-3214/2 (частота до 20 ГГц) с помощью программной опции, без необходимости передачи прибора в сервисный центр.
Уровень выходного сигнала нормируется в диапазоне от -130 до +24 дБм, при этом дискретность установки составляет 0,01 дБ. Плотность мощности фазовых шумов не превышает -135 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц.
Конструктивно генератор выполнен в виде настольного моноблока. Генератор имеет возможность монтажа в 19-дюймовые приборные стойки с помощью комплекта для монтажа, поставляемого опционально.
| Модель | Диапазон ВЧ | Диапазон НЧ | ОГ | Выходной уровень |
| АКИП-3214/1 | 100 кГц … 13,6 ГГц | 0,01 Гц … 1 МГц |
±2×10-7 |
-130 дБм … +24 дБм |
| АКИП-3214/2 | 100 кГц … 20 ГГц | |||
| АКИП-3214/3 | 100 кГц … 40 ГГц |
Генератор ВЧ сигналов АКИП-3214 может работать совместно с USB-датчиками мощности для контроля выходной мощности и автоматической коррекции выходного уровня (АРУ) генератора в зависимости от измеренной мощности на тестируемом объекте. Также USB-датчик мощности совместно с генератором можно использовать и как самостоятельный измерительный канал для измерения ВЧ мощности. Генераторы совместимы с датчиками серии U2000A (Keysight) и NRP6A (Rohde and Schwarz).
Второй канал генератора предназначен для выдачи вспомогательных низкочастотных колебаний. Обеспечивается генерация НЧ-сигналов в диапазоне 0,1 Гц … 1 МГц для синусоидальной формы сигнала, и 0,1 Гц … 20 кГц для прямоугольной, пилообразной форм сигналов с уровнем до 3 Впик-пик, либо выдается постоянный уровень смещения (DC).
Генераторы серии АКИП-3214 имеют большой графический емкостной сенсорный ЖК-дисплей с подсветкой (разрешение 800х480, диагональ 127 мм). На дисплее отображается меню навигации и информация о режимах работы, параметрах выходного сигнала и сообщения об ошибках. В генераторе предусмотрено дистанционное управление с персонального компьютера через интерфейсы USB и LAN, опционально – через адаптер USB-GPIB.
Генераторы высокочастотного сигнала серии АКИП-3214 предназначены для: использования в качестве источника испытательного сигнала при разработке, наладке, ремонте различных приборов и устройств РЭА предназначенных для работы в ВЧ и СВЧ диапазонах; для проведения производственных испытаний модулей системы GPS, устройств радиочастотной идентификации и устройств беспроводных локальных сетей; для производства и наладки устройств связи, аэрокосмической и других областей.
