Источники питания серии АКИП-1162 с высокой плотностью мощности

Новая серия АКИП-1162 представляет собой программируемый источник питания постоянного тока с одноканальным выходом. Модельный ряд включает 25 источников питания с различными номиналами тока, напряжения и мощности. Новую серию источников питания АКИП-1162 можно отнести к классу компактных источников питания, так как при малой занимаемой высоте в стандартной 19” стойке можно получить максимальные выходные параметры:

  • Высота корпуса 1U: мощность до 6 кВт, ток до 510 А, напряжение до 1500 В;
  • Высота корпуса 2U: мощность до 12 кВт, ток до 480 А, напряжение до 800 В.

Широкий модельный ряд соответствует различным требованиям к испытаниям, а сочетание в одном приборе многофункциональности, безопасности и стабильности позволяет конечному пользователю быть уверенным в высоком качестве проводимых испытаний.

Приоритеты работы в режиме стабилизации тока (CC) или напряжения (CV) позволяет пользователю переключать режим вывода в соответствии с различными потребностями приоритета тестируемого устройства. Набор интерфейсов дистанционного управления в стандартной комплектации упрощает и ускоряет выполнение прикладных задач.

Источники питания серии АКИП-1162 имеют встроенный генератор сигналов произвольной формы и имеют встроенный набор предустановленных форм сигналов. Предустановленные формы сигналов выполнены на основе следующих протоколов/стандартов:

  • DIN40839;
  • ISO16750-2;
  • ISO21848;
  • SAEJ1113–11;
  • LV123;
  • LV124;
  • LV148;
  • ISO21780.

Благодаря наличию предустановленной поддержки указанных выше стандартов, пользователь может буквально в несколько нажатий вызвать предустановленный профиль, полностью соответствующий, например, международному стандарту ISO21848, который используется для тестирования электрического и электронного оборудования на напряжение питания 42 В.

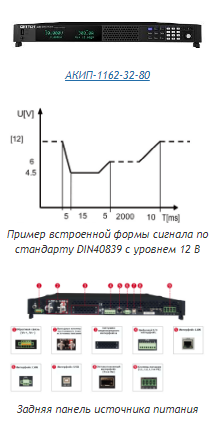

Для тестирования на соответствие стандарту DIN40839 в данной серии источников питания есть предустановленные формы сигналов с уровнем 12 В или 24 В. Данный тест позволяет проверить поведение тестируемого устройства во время и после проворачивания коленчатого вала. Этот профиль может воспроизводить кривую напряжения автомобильной сети электропитания в соответствии со стандартом DIN40839. Предустановленная форма, а в данном тесте это форма пускового напряжения, может быть изменена в зависимости от требований конечного пользователя. Также уровень сигнала может быть изменен в диапазоне от 8 В до 32 В.

Ключевые особенности серии:

  • Компактный дизайн: мощность до 6 кВт – высота корпуса 1U, мощность до 12 кВт – высота корпуса 2U
  • Диапазон напряжения: 10 ~ 1500 В (в зависимости от модели)
  • Текущий диапазон: 8 ~1020 A (в зависимости от модели)
  • Диапазон мощности: 1700 Вт ~ 12 кВт (в зависимости от модели)
  • Параллельное соединение в режиме ведущий/ведомый для увеличения мощности
  • Выбор приоритета работы CC/CV
  • Регулируемый выходной импеданс
  • Встроенный функциональный генератор, поддержка генерации сигналов произвольной формы
  • Возможность программирования до 200 шагов в режиме List
  • Регулируемое время нарастания и спада
  • Интерфейс USB на передней панели для импорта и экспорта файлов
  • Интерфейсы ДУ в стандартной комплектации: USB/CAN/LAN/цифровой ввод/вывод
  • Опциональные интерфейсы ДУ: GPIB, аналоговый и RS232.

Сферы применения:

  • Возможность параллельного объединения и высокая точность выходного тока позволяет использовать ИП серии АКИП-1162 для нанесения различных гальванических покрытий, напыления, а также электролиза.
  • Тестирование светодиодов, лазерных диодов, силовых полупроводниковых компонентов. При работе с диодной нагрузкой пользователи могут легко установить в меню тест приоритетного режима CC. Приоритет CC/CV позволяет пользователям регулировать скорость контура в соответствии с требованиями тестирования, например, устанавливать его в режиме приоритета CC, чтобы избежать выброса выходного тока.
  • Стабильное питание для обеспечения непрерывной работы центров связи и обработки данных 5G, поддержка стабильной работы центров хранения и обработки данных (ЦОД / ЦХОД).
  • Тестирование всех типов аккумуляторных батарей. Источник питания серии АКИП-1162 может выполнять зарядку аккумуляторной батареи в соответствии с заданными настройками, такими как:
    • Ток и напряжение заряда;
    • Длительность зарядки;
    • Напряжение отсечки и ток отсечки.

Модельный ряд серии АКИП-1162

Модель Напряжение В Ток А Мощность Вт Разрешение мВ / мА / Вт
АКИП-1162-10-170 10 170 1700 1 / 10 / 1
АКИП-1162-10-340 10 340 3400 1 / 10 / 1
АКИП-1162-10-510 10 510 5100 1 / 100 / 1
АКИП-1162-10-1020 10 1020 10200 1 / 100 / 1
АКИП-1162-32-80 32 80 2000 1 / 10 / 1
АКИП-1162-32-160 32 160 4000 1 / 10 / 1
АКИП-1162-32-240 32 240 6000 1 / 10 / 1
АКИП-1162-32-480 32 480 12000 1 / 10 / 1
АКИП-1162-80-40 80 40 2000 1 / 10 / 1
АКИП-1162-80-80 80 80 4000 1 / 10 / 1
АКИП-1162-80-120 80 120 6000 1 / 10 / 1
АКИП-1162-80-240 80 240 12000 1 / 10 / 1
АКИП-1162-300-20 300 20 2000 10 / 1 / 1
АКИП-1162-300-40 300 40 4000 10 / 1 / 1
АКИП-1162-300-60 300 60 6000 10 / 1 / 1
АКИП-1162-300-120 300 120 12000 10 / 1 / 1
АКИП-1162-500-12 500 12 2000 10 / 1 / 1
АКИП-1162-500-24 500 24 4000 10 / 1 / 1
АКИП-1162-500-36 500 36 6000 10 / 1 / 1
АКИП-1162-500-72 500 72 12000 10 / 1 / 1
АКИП-1162-800-8 800 8 2000 10 / 1 / 1
АКИП-1162-800-16 800 16 4000 10 / 1 / 1
АКИП-1162-800-24 800 24 6000 10 / 1 / 1
АКИП-1162-800-48 800 48 12000 10 / 1 / 1
АКИП-1162-1500-12 1500 12 6000 10 / 1 / 1
