Меры сопротивления АКИП. Три новые серии

Представляем новые многозначные меры сопротивления АКИП. Производством этих мер занимается Tinsley Precision Instruments, Великобритания. Компания основана в 1904 году Henry Tinsley. Сегодня компания Tinsley имеет отличную репутацию и имя, которое является синонимом качества и надежности. Планируются испытания мер сопротивления для целей утверждения типа СИ.

Серия АКИП-7516 - высоковольтные многозначные меры сопротивления

Серия портативных высоковольтных многозначных мер сопротивления под торговой маркой АКИП™, предназначенных для проверки и калибровки мегомметров (тестеров изоляции) в диапазоне испытательных напряжений до 5000 В пост. Модельный ряд серии АКИП-7516 имеет от 3 до 9 декад с целью получения необходимого номинала электрического сопротивления меры и разрешения по сопротивлению. Общий диапазон доступных значений сопротивления составляет от 1 кОм до 1.111.111.110 кОм (1 ТОм), который обеспечивается с использованием специально отобранных ВВ резисторов и высококачественных переключателей, установленных на информативной панели. Все декады мер сопротивления размещены в прочном полимерном кейсе с крышкой и ручкой для переноски.

Корпуса кейсов изготовлены методом литья под давлением из полипропилена с добавлением армирующих материалов. Такая конструкция обеспечивает идеальное решение для выездных тестов, так и для лабораторных испытаний (калибровка, поверка) или проверки измерителей высокоомных сопротивлений (тестеров изоляции).

Для коммутации меры в схеме тестирования опционально предлагаются соединительные провода (TINS-4720-21LEADS1) в виде пары высоковольтных соединительных проводов, оснащенных на одном конце коннекторами для подключения к мере сопротивления (второй конец провода - «под разделку»).

Габариты меры: 47 x 37 x 18 см, масса 8,8 кг. Для модели АКИП-7516/6 имеющей 1 декаду для выбора сопротивления из 10 номиналов, габариты – 27 х 25 х18 см, масса 2,5 кг.

Меры (по запросу) могут быть поставлены в комплекте с калибровочными сертификатами лаборатории изготовителя (Tinsley Precision Instruments, Великобритания).

Особенности:

  • Диапазон от 1 кОм до 1 ТОм (от 1 до 9 декад);
  • Максимальное разрешение 1 кОм;
  • Погрешность измерений (базовая): ± 0,1 % (в зависимости от диапазона);
  • Максимальное напряжение 5000 В (в зависимости от диапазона);
  • Максимальная мощность рассеяния 3,5 Вт (в зависимости от диапазона);
  • Удобство транспортирования (жесткий кейс).

Модельный ряд:

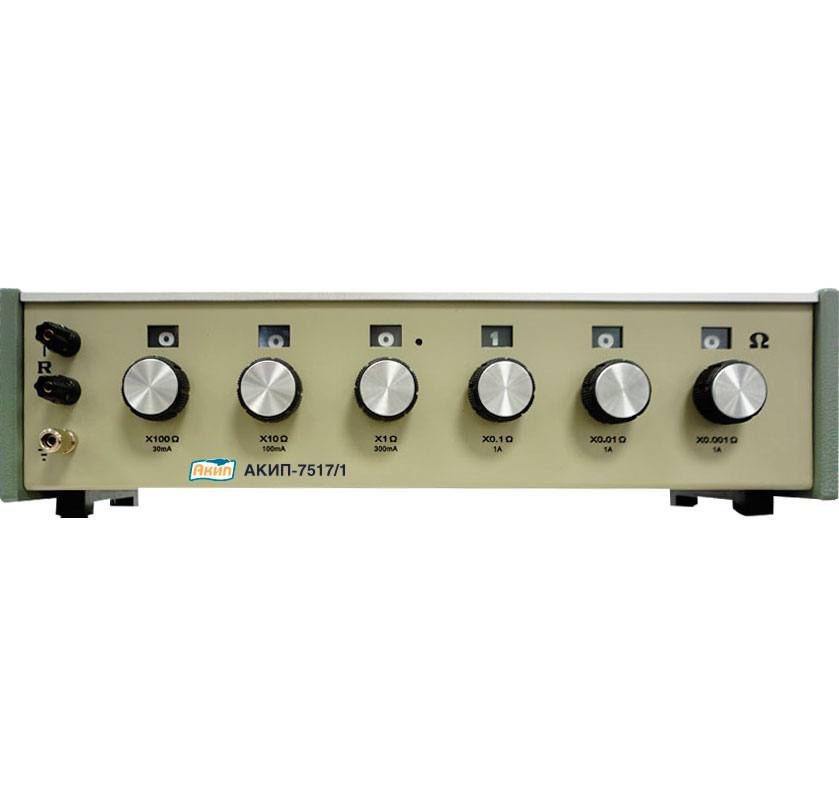

Серия АКИП-7517 - многозначные меры сопротивления

Серия АКИП-7517- линейка настольных прецизионных многозначных мер сопротивления предназначенных для воспроизведения сопротивлений с высокой точностью. Меры отличаются высокой стабильностью и могут быть использованы в качестве чрезвычайно точных регулируемых резисторов. Модели серии имеют одинаковое конструктивное исполнение, но предлагают различные диапазоны максимального сопротивления: от 1.111,210 Ом (для АКИП-7516/1) до 111.111.100 Ом (для АКИП-7516/6).

Каждая мера выполнена в моноблочном корпусе с ручкой для переноски, имеет 6 регуляторов для установки сопротивления (в каждой из декад по 10 резисторов для перестройки значения). Требуемое сопротивление выбирается комбинацией положений регуляторов на передней панели. Для изготовления мер использованы бифилярные резистивные элементы (имеют прямые и обратные токоведущие части) и неиндуктивные соединительные перемычки со специально подобранным материалом лужения. Каждый резистивный элемент подвергается нагреву перед прохождением контролируемого процесса старения для получения резисторов с высокой стабильностью с низким температурным коэффициентом. Меры серии АКИП-7517 поставляются в комплекте с набором из 4-х соединительных наконечников для возможности подключения к коннекторам на корпусе.

Условия эксплуатации: +5…+35 ºC, номинальная мощность 0,1 Вт (максимальная мощность 0,2 Вт). Габариты (ШхВхГ): 44 x 13 x 12 см, масса 4 кг. Меры разработаны по нормам директивы ЭМС/ EMC 89/336/ EEC и соответствуют стандарту EN61010-1.

Модельный ряд:

Серия АКИП-7518 - многозначные меры сопротивления

Серия лабораторных многозначных мер сопротивления АКИП-7518 по конструкции подобна линейке АКИП-7517 за исключением отсутствия ручки для переноски на верхней панели корпуса меры. Модели данной серии имеют различное число декад для регулировки сопротивления (от 4 до 7), диапазон максимальных значений сопротивления от 111,1 Ом (АКИП-7518/1) до 1.111.111 Ом (АКИП-7518/10).

Подключение к мерам через терминалы, которые могут использовать соединение «под зажим» или коннектор типа «банан»/ 4 мм («вилка»). Подсоединение контакта «Земля»/ Earth выполняется аналогичным способом.

Модельный ряд

Параметр АКИП-7518/1 АКИП-7518/2 АКИП-7518/3 АКИП-7518/4 АКИП-7518/5 АКИП-7518/6 АКИП-7518/7 АКИП-7518/8 АКИП-7518/9 АКИП-7518/10
Число декад 4 4 5 5 5 6 6 6 7 7
Rmax, Ом 111,10 11.110 1.111,10 11.111,0 111.110 11.111,10 111.110 1.111.110 111.111,10 1.111.111,0
Rmin, Ом 0,01 1 0,01 0,1 1 0,01 0,1 1 0,01 0,1
