Многоканальные мультидиапазонные источники питания АКИП-1159 мощностью до 1080 Вт
Анонсирован выпуск новых импульсных программируемых лабораторных источников питания серии АКИП-1159 (16 моделей) с номиналами выходного напряжения до 40/ 50/ 80/ 160 В и максимальным током нагрузки до 90/ 45/ 22,5 А (соответственно в зависимости от модели).
В серии представлены 1-канальные модели с выходной мощностью 360 Вт/ 720 Вт/ 108 0Вт, 2-канальные модели с выходной мощностью 720 Вт и 3-канальные с мощностью 1080 Вт. Перечень моделей и базовые спецификации приведены в таблице №2.
Мультидиапазонность.

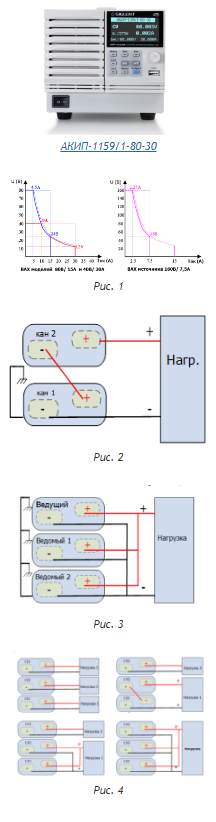

Новинки относятся к категории источников питания постоянного тока с мультидиапазонным исполнением, в которых область нелинейной ВАХ определяет фиксированное значение выходной мощности. Максимальное разрешение установки выходных параметров составляет 1 мВ/ 1 мА. Обеспечивается последовательное соединение 1-канальных источников (2 шт макс.) и параллельное их соединение (до 3-х шт) (рис. 1).
Режимы стабилизации и защита.
Функциональность новинок дополнена наличием режима стабилизации напряжения или тока с выбором приоритета в зависимости от питания ИУ в конкретном приложении (CV/CC Priority Mode), а также всеми видами защиты источника и нагрузки (OVP, OCP, LPP, OTP). Внутренняя схема на выходе источника содержит нагрузочный регулируемый резистор с функцией отключения, в выходном каскаде предусмотрена схема разряда.
Программирование.
Режим List function обеспечивает удобное редактирование и воспроизведение выходного профиля теста до 50 шагов, которые могут быть созданы с передней панели (из внутренней памяти), или путем импорта файлов списка последовательности из устройства USB-flash. При этом минимальное разрешение установки времени задержки равно 1 мс, минимальная длительность единичного шага в профиле составляет 1 с.
Прикладные технические возможности и преимущества новинок включают такие ресурсы, как регулирование скорости нарастания/ спада напряжения, 4- проводное подключение для питания удаленной нагрузки (Sence+/ Sence-).
Объединение источников питания и каналов.
Используя функциональные возможности источников доступно сформировать систему питания с макс. выходным напряжением до 160 В (2 источника с Uвых 80 В – последовательная схема) или обеспечить электропитание мощной нагрузки с макс. выходной мощностью 3240 Вт (3 источника с Pвых 1080 Вт – параллельная схема «Ведущий/ Ведомый»). Последовательное включение двух источников питания (объединение) для увеличения напряжения представлено на рис.2, схема питания из нескольких одноканальных моделей, включенных параллельно по принципу «Ведущий – ведомый» для мощных приложений или ИУ с большими токами нагрузки - рис.3. Следует особо отметить, что 3-канальные источники питания АКИП-1159 обеспечивают внутреннюю электронную коммутацию функциональных выходов каждым из перечисленных способов с целью гибкой организации разнообразных схем питания (рис.4).
Перечисленные выше функции объединения выходов/ каналов в источниках различного исполнения приведены в сводной таблице сочетания режимов и способов их реализации:
Таблица №1
| Режим \ модель | 1-канальные | 2-канальные | 3-канальные |
| Параллельное соединение ИП | 3 источника | - | - |
| Последовательное соединение ИП | 2 источника | - | - |
| Последовательное/ параллельное соединение каналов | Нет | с помощью аналогового интерфейса | |
Интерфейсы и встроенные WEB-сервер.
Стандартные интерфейсы: USB, LAN, аналоговый порт, опционально предусмотрен GPIB (кабель-адаптер). Аналоговый порт, кроме программирования и взаимодействия с внешним устройствами, обеспечивает возможность воспроизведения формы Uвых по внешнему сигналу напряжения 0-10 В или по закону изменения сопротивления 0-10 кОм.
Встроенный WEB сервер позволяет реализовать функцию дистанционного управления через web-browser без необходимости поиска драйвера или запуска программного обеспечения.
Форм–фактор.
Источники представлены в трех форм-факторах корпусов c габаритами 1/2, 1/3, 1/6 стандартного 19” шкафа.
Новинки имеют высококонтрастный ЖКИ с углом обзора экрана 170° (OLED, диагональ 10 см).
По совокупности технических характеристики и функциональности источники питания серии АКИП-1159 могут быть рассмотрены как аналоги (варианты замены) приборов: 9000 T (EA-PSI Elektro-Automatik), Z+ (TDK Lambda) и PWR-01 (Kikusui).
Таблица №2
| Модель | Uвых, В | Выходной ток, А | Мощность, Вт | Кол-во выходов | масса, кг |
| АКИП-1159/1-40-30 | 0…40 | 0…30 | 360 | 1 | 3,3 |
| АКИП-1159/1-40-60 | 0…60 | 720 | 1 | 5,3 | |
| АКИП-1159/1-40-90 | 0…90 | 1080 | 1 | 7,5 | |
| АКИП-1159/2-40-30 | 0…30 | 720 | 2 | 5,5 | |
| АКИП-1159/3-40-30 | 0…30 | 1080 | 3 | 7,8 | |
| АКИП-1159/1-50-10 | 0…50 | 0…10 | 180 | 1 | 3,3 |
| АКИП-1159/1-80-15 | 0…80 | 0…15 | 360 | 1 | 3,3 |
| АКИП-1159/1-80-30 | 0…30 | 720 | 1 | 5,3 | |
| АКИП-1159/1-80-45 | 0…45 | 1080 | 1 | 7,5 | |
| АКИП-1159/2-80-15 | 0…15 | 720 | 2 | 5,5 | |
| АКИП-1159/3-80-15 | 0…15 | 1080 | 3 | 7,8 | |
| АКИП-1159/1-160-7,5 | 0…160 | 0…7,5 | 360 | 1 | 3,3 |
| АКИП-1159/1-160-15 | 0…15 | 720 | 1 | 5,3 | |
| АКИП-1159/1-160-22,5 | 0…22,5 | 1080 | 1 | 7,5 | |
| АКИП-1159/2-160-7,5 | 0…7,5 | 720 | 2 | 5,5 | |
| АКИП-1159/3-160-7,5 | 0…7,5 | 1080 | 3 | 7,8 |
