Новая серия LCR-782xxА высокочастотных прецизионных анализаторов RLC компонентов

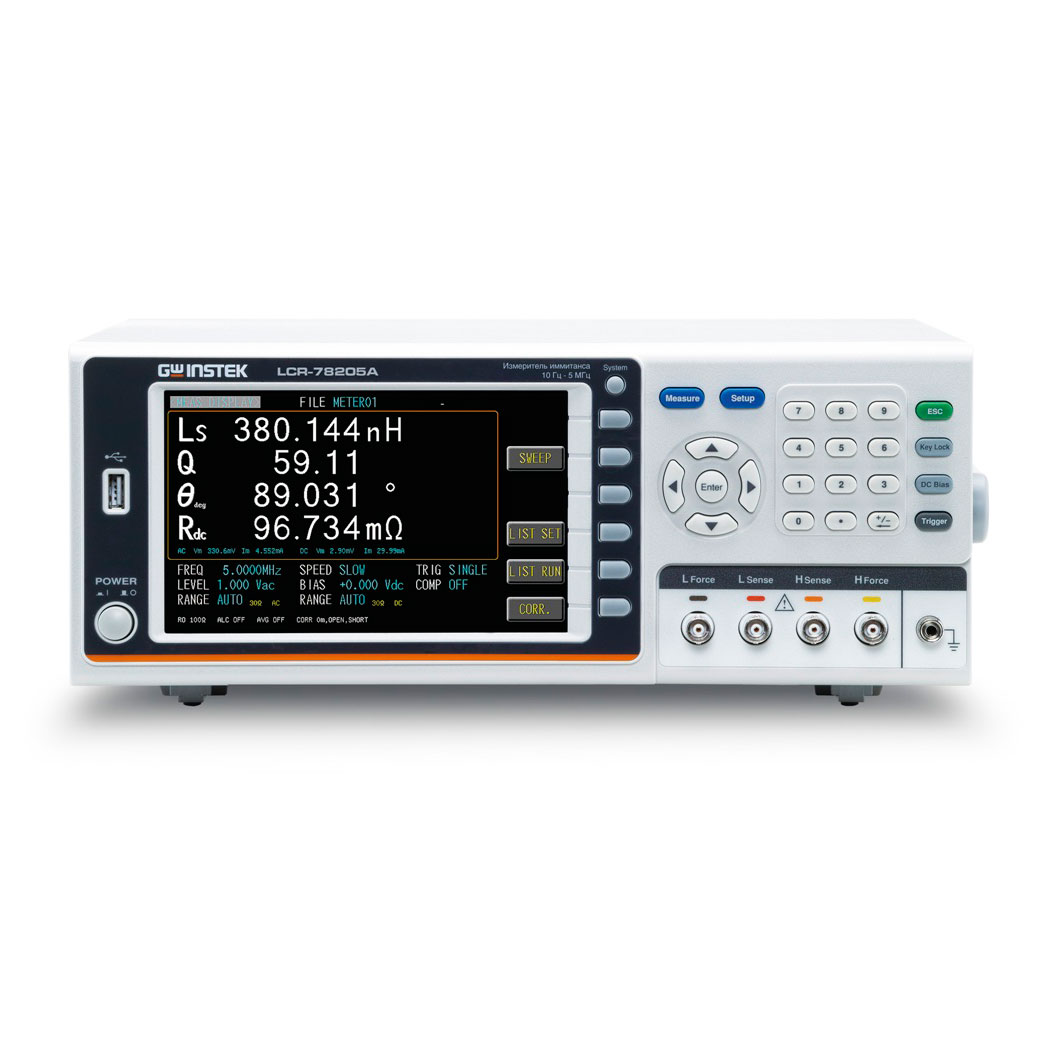

Итогом модернизации ранее представленных анализаторов с функцией измерения 17 параметров и базовой погрешностью ± 0,08% компания GW Instek стала новая линейка прецизионных измерителей ВЧ радиокомпонентов. В состав серии LCR-78200 включено ещё 5 новых моделей анализаторов с индексом «А»: LCR-78205А/ LCR-78210А/ LCR-78220А/ LCR-78230А/ LCR-78250А с полосами частот тест-сигнала 10 Гц…5 МГц, 10 МГц, 20 МГц, 30 МГц и 50 МГц (соответственно).

Новая серия измерителей по конструкции и функциональности сопоставима с ранее выпущенными моделями, но при этом она включает LCR-анализатор с более высокой частотой тест-сигнала до 50 МГц и имеет ряд технических новаций и преимуществ. Сопоставление по частотному диапазону всех модификаций измерителей серии LCR-78200 приведено в таблице.

LCR-78200A LCR-78250А LCR-78230А LCR-78220А LCR-78210А  LCR-78205А -
LCR-78200 - LCR-78230 LCR-78220 LCR-78210 LCR-78205 LCR-78201
Частотный диапазон (6 разрядов)
Тест-сигнал Постоянный ток
10 Гц – 50 МГц 10 Гц – 30 МГц 10 Гц – 20 МГц 10 Гц – 30 МГц 10 Гц – 5 МГц 10 Гц – 1 МГц
Выходной импеданс: 25Ω/ 100Ω (переключаемый)
Базовая погрешность: ±0,08%

Особенности режимов и функциональности:

  • Измерения на переменном и постоянном токе: импеданс (Z/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), добротность (Q), коэффициент диэлектрических потерь (D), полная проводимость (Y-admittance), активная проводимость (G-conductance), реактивная проводимость (B-susceptance), реактивное сопротивление (X-reactance), измерения сопротивления по постоянному току (Rdc);
  • Частота тест-сигнала от 10 Гц (разрешение 0,1 Гц);
  • Графический режим (одновременное отображение кривых 2-х параметров – Lin/ LOG);
  • Диапазон внутреннего постоянного смещения до ±12 В;
  • Переключаемый выходной импеданс измерительных портов (25 Ом/ 100 Ом);
  • Максимальная скорость измерений 2,5 мс.;
  • Мониторинг напряжения/тока (Vm/ Im) для измерения фактического значения напряжения (включая смещение) или силы тока, протекающего через тестируемое устройство, функция поддержания стабильности уровня тест-сигнала в ходе теста.

Важно отметить, что новинки с индексом «А» оснащены функцией анализа компонентов с выбором требуемой эквивалентной схемы из 7 вариантов сочетания компонентов ИУ. Перед началом измерений оператор для анализа и моделирования частотных характеристик выбирает эквивалентную схему с помощью кнопки A, B, C, D, E, F или G. Четыре первые схемы (№№ А – D) содержат по 3 электронных компонента эмулируемой цепи, три схемы №№ Е - G включают по 4 компонента эмулируемой эквивалентной цепи.

Таким образом, при анализе доступно создавать архитектуру следующих элементов и схем: катушка индуктивности с высокими потерями в сердечнике, резистор с индуктивностью, высокоомный резистор, резонатор, катушка индуктивности с эф­фективным последовательным сопротивлением или специфический конденсатор. При этом оценка параметров эквивалентной цепи выполняется на основе полученных результатов измерений, что позволяет быстро выполнить тестирование и интерпретировать поведение электронной схемы в целом.

Широкий набор измерений и режимов анализа измерителей серии LCR-782хх/-782ххА востребован в большом перечне тестовых приложений, обеспечивая пользователю быстрое и удобное измерение пассивных компонентов в задачах НИОКР, при проектировании и на производстве. Высокие технические характеристики, точность и функциональные особенности ВЧ анализаторов являются важными конкурентными преимуществами (режим Rdc, мониторинг Vac/ Iac/ Vdc/ Idc, профили тестирования, табличные измерения и др.).

По основным спецификациям и параметрам новые прецизионные измерители серии LCR-782хх/ -782ххА сопоставимы с моделями анализаторов импеданса Wayne Kerr WK6500B/P и Keysight 4990A и во многих измерительных приложениях в диапазоне частот до 50 МГц новые LCR-анализаторы могут быть вариантами их замены.
