Новая серия многоканальных электронных нагрузок АКИП-1389
Представляем новую серию многоканальных электронных нагрузок постоянного тока АКИП-1389. Новая серия АКИП-1389 представляет собой моноблочные нагрузки, выполненные в 19 дюймовом корпусе, высотой 3U, имеющие от 2-х до 12-и каналов. Новая серия отличается высокой надежностью и высокой степенью интеграции, экономичностью и широким набор набором функций. Нагрузки серии АКИП-1389 снабжены несколькими интерфейсами дистанционного управления: LAN, RS232 и RS485. В большинстве интегрированных приложений новая серия электронных нагрузок АКИП-1389 может заменить автономные электронные нагрузки и существенно сэкономить средства для конечных пользователей.
Всего в серию АКИП-1389 входит 12 моделей, которые отличаются по числу каналов (2, 4, 6 или 12), входным напряжением, током и мощностью. Ниже приведен полный модельный ряд новой серии:
| Параметр | Значение |
| АКИП-1389-12К-80-20 | 12 каналов, 80 В, 20 А, 150 Вт |
| АКИП-1389-12К-150-20 | 12 каналов, 150 В, 20 А, 150 Вт |
| АКИП-1389-12К-600-05 | 12 каналов, 600 В, 5 А, 150 Вт |
| АКИП-1389-6К-80-40 | 6 каналов, 80 В, 40 А, 300 Вт |
| АКИП-1389-6К-150-40 | 6 каналов, 150 В, 40 А, 300 Вт |
| АКИП-1389-6К-600-10 | 6 каналов, 600 В, 10 А, 300 Вт |
| АКИП-1389-4К-80-60 | 4 канала, 80 В, 60 А, 450 Вт |
| АКИП-1389-4К-150-60 | 4 канала, 150 В, 60 А, 450 Вт |
| АКИП-1389-4К-600-15 | 4 канала, 600 В, 15 А, 450 Вт |
| АКИП-1389-2К-80-120 | 2 канала, 80 В, 120 А, 900 Вт |
| АКИП-1389-2К-150-120 | 2 канала, 150 В, 120 А, 900 Вт |
| АКИП-1389-2К-600-30 | 2 канала, 600 В, 30 А, 900 Вт |
Новая серия многоканальных нагрузок подходит для тестирования источников питания, AC/DC преобразователей, тестирования светодиодов, многожильных кабельных сборок, коннекторов, реле и предохранителей, тестирования аккумуляторных батарей. Ключевые особенности серии АКИП-1389:
- диапазон входного напряжения: 0 … 80 В/ 0 … 150 В/ 0 … 600 В;
- диапазон входного тока: 0 … 120 А;
- до 12 каналов в одном приборе;
- 8 режимов работы нагрузки: CC, CV, CR, CP, CV+CC, CV+CR, CR+CC, CP+CC;
- динамический режим. Скорость свипирования до 500 кГц;
- функция включения / отключения нагрузки по входному напряжению;
- режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
- 4-х проводная схема подключения нагрузки;
- работа по программе: 10 ячеек по 200 шагов, длительность шага 10 мкс…60000 часов, 60000 циклов;
- интерфейсы ДУ: RS232, RS485, LAN;
- поддержка протоколов: Modbus, SCPI;
- время реакции на команду управления менее 5 мс.

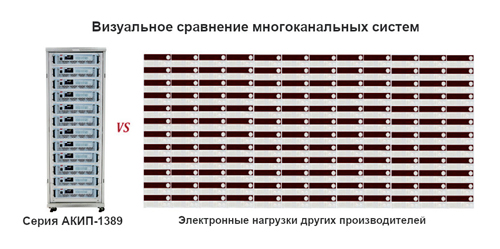

Рис.1. АКИП-1389 сравнение

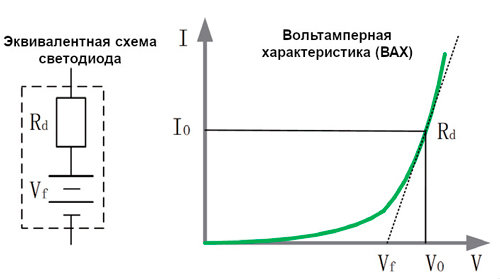

Рис.2. LED режим АКИП-1389
Электронные нагрузки постоянного тока серии АКИП-1389 поддерживают до 12 каналов в одном приборе. Каждый канал электрически изолирован. Им можно управлять отдельно, а также можно управлять до 120 каналами одновременно. Сверхвысокая интеграция с приложениями многоканальной системы для выполнения многоканальных тестов снижает затраты на выполнение испытаний. В сочетание с высокой скоростью отклика на команды управления, не более 5 мс, значительно повышается эффективность тестирования.
Нагрузки электронные серии АКИП-1389 поддерживают широкий набор режимов работы. Помимо четырех стандартных режимов работы CC (стабилизация тока), CV (стабилизация напряжения), CP (стабилизация мощности) и CR (стабилизация сопротивления), поддерживают комбинации этих режимов: CV+CC, CR+CC, CV+CR, CP+CC.
Режим CR+CC подходит для проверки источника при включении питания, предотвращая срабатывании защиту от перегрузки по току во время включения. Режим CV+CR может заменить функцию Von, напряжение источника питания при тестировании светодиодов. Режим CV+CC может имитировать процесс преобразования рабочего режима зарядки аккумулятора.
Так же в дополнение к стандартным режимам работы и их комбинациям, нагрузки электронные серии АКИП-1389 поддерживают режим LED – тестирование драйверов светодиодов.
По своей сути светодиодный элемент это полупроводниковый компонент с двумя выводами анодом и катодом и однонаправленным протеканием тока (от анода к катоду). Для того что бы включить светодиод к нему нужно приложить напряжение правильной полярности и тем самым обеспечить протекание электрического тока в требуемом направлении. На рисунке ниже приведена схема замещения светодиода и его экспоненциальная вольтамперная характеристика (ВАХ). Исходя из зависимости V-I видно, что каждому значению напряжения будет соответствовать определенная величина тока, которая протекает через светодиод. От этого зависит яркость свечения светодиода, так как чем выше будет напряжение, тем выше будет значение тока.
Прямое подключение светодиода к источнику питания недопустимо, так как это может привести к его сгоранию. У каждого типа светодиодов нормируется такой параметр, как номинальный ток (Iо). При «прямом» подключении к источнику питания, через светодиод может протекать ток в несколько раз выше номинального. Для того что бы избежать сгорания светодиода и обеспечить длительный срок эксплуатации необходимо использовать стабилизированные по току источники питания, называемые LED драйверами.
При тестировании LED драйвера электронная нагрузка имитирует светодиод с определенными параметрами. В число задаваемых параметров входят: No – количество светодиодов, Vf – пороговое напряжение; Vo - напряжение источника питания; Io - номинальный рабочий ток светодиода; Rd – рабочее сопротивление. Электронная нагрузка имитирует работу светодиода по принципу экспоненциальной зависимости тока от напряжения (рисунок). Из зависимости видно, что в режиме LED только при достижении значения больше заданного параметра Vf, через нагрузку будет протекать ток.
Новая серия многоканальных электронных нагрузок АКИП-1389 — это современные приборы, которые позволяют производить тестирование классических источников питания (в статистическом и динамическом режимах), специализированных источников питания светодиодов (LED драйверов), аккумуляторных батарей. Новую серию отличает многоканальное исполнение в унифицированном корпусе под стандартную 19 дюймовую стойку высотой 3U. Встроенные в электронные нагрузки высокоточные измерительные индикаторы позволяют минимизировать число других средств измерения, используемых при разработке, тестировании, отладке и проверке продукции.
