Новые анализаторы компонентов Актаком АММ-3044 и АММ-3046
Представляем новые модели настольных LCR-метров (анализаторов компонентов) АММ-3044 и АММ-3046.
Новые анализаторы компонентов обладают высокой точностью измерения (0,05%) и широкими функциональными возможностями, позволяя выполнять измерения 12 параметров: |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc.
| |Z|, X, R, DCR | 0,00001 Ом...99,9999 МОм |
| |Y|, B, G | 0,00001 мкСм...99,9999 См |
| C | 0,00001 пФ...9,99999 Ф |
| L | 0,00001 мкГн...99,9999 кГн |
| D | 0,00001...9,99999 |
| Q | 0,00001...99999,9 |
| θ (град) | -179,999°...179,999° |
| θ (рад) | -3,14159...3,14159 |

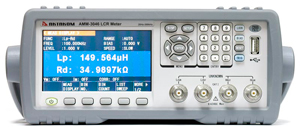

Тестовая частота измерения может задаваться от 50 Гц до 200 кГц (АММ-3044) и от 20 Гц до 200 кГц (АММ-3046). Измеренные данные отображаются на цветном ЖК TFT дисплее в двух экранных областях в виде первичного и вторичного параметра. Кроме измеренных параметров на главном окне дисплея отображаются текущие настройки и режимы работы.
Новые анализаторы компонентов обладают высокой точностью измерения (0,05%) и широкими функциональными возможностями. Высокая точность измерения обеспечивается использованием четырехпроводной схемы измерения с предварительно проведенной открытой, закрытой и калибровкой на нагрузке с возможностью частотной коррекции. Для проведения измерений емкостных и индуктивных параметров в приборах может быть выбрана последовательная или параллельная схема замещения.
В RLC-метрах АММ-3044 и АММ-3046 возможен выбор одной из трех скоростей измерения: быстрой (75 изм/с), средней (11 изм/с) и медленной (2,7 изм/с). Для выполнения сортировочных и разбраковочных функций в обоих моделях встроен компаратор на 10 ячеек с возможностью задания различных режимов работы и выходом на внешний разъем.
Наряду с общими функциональными возможностями ряд параметров и характеристик приборов различаются, что отображено в таблице ниже
| Параметр | АММ-3044 | АММ-3046 |
| Тестовая частота | 50 Гц...200 кГц (37 точек) | 20 Гц...200 кГц (15025 точек) |
| Автоматическое управление уровнями | - | есть |
| Внутренний источник смещения | - | DC - 0 В...±5 В / 0 мА...±50 мА (импеданс 100 Ом) 0 В...±1,5 В / 0 мА...±50 мА (импеданс 30 Ом |
Приборы позволяют сохранять пользовательские настройки и режимы работы во внутреннюю память и внешний USB-носитель, куда так же могут быть сохранены и измеренные данные в виде .csv файлов.

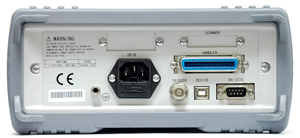

Для дистанционного управления на задней панели новых анализаторов компонентов АММ-3044 и АММ-3046 имеются разъемы интерфейсов RS-232 и USB, а само управление производится при помощи SCPI-команд. Там же расположен разъем входа внешнего запуска для синхронизации работы с другими измерительными приборами.
Новые анализаторы компонентов - измерители RLC АММ-3044 и АММ-3046 сочетают в себе современный внешний вид, разумную цену, высокую точность измерения и функциональность, что позволяет использовать их для широкого круга измерений на переменном и постоянном токе даже в организациях с небольшим бюджетом.
