Новые бюджетные измерители импеданса АКИП-6112

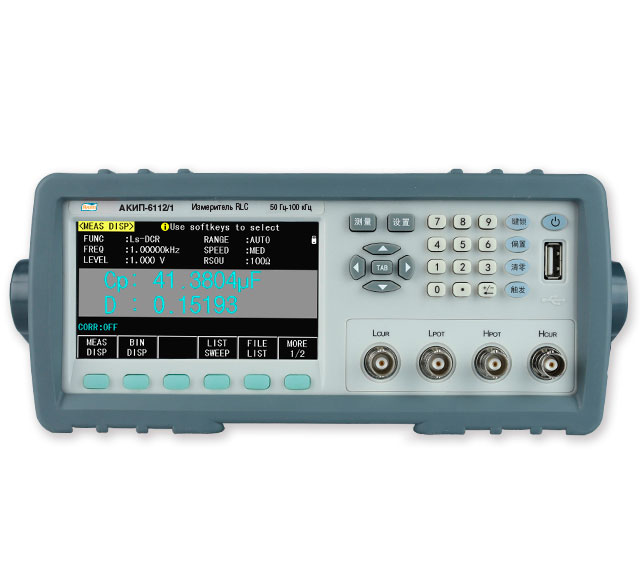

Линейка измерителей импеданса АКИП ™ пополнилась двумя моделями измерителей RLC серии АКИП-6112. Новинки АКИП-6112/1 и АКИП-6112/2 обеспечивают выполнение высокоточных измерений с погрешностью ±0,05%, диапазон частот тест-сигнала составляет от 50 Гц до 100 кГц / 200 кГц (соответственно). Измерители RLC отличаются широкими функциональными возможностями по сбору и анализу параметров компонентов и обработке результатов измерений.
Основные технические характеристики и особенности:
- Измерение 13 параметров: комплексное сопротивление на переменном токе (R,Z,X), ЭПС (ESR), проводимость (G, Y, B), ёмкость (С), индуктивность (L), тангенс угла потерь (D), добротность (Q), фазовый сдвиг °/rad (q), сопротивление пост. току (DCR – только АКИП-6112/2);
- Базовая погрешность: ± 0,05 %;
- Скорость измерений: 27 мс/ 90 мс/ 300 мс (быстро/ средне/ медленно);
- Фиксированные значения частоты тест-сигнала (10 поддиапазонов): 34 номинала (АКИП-6112/1), 37 номиналов (АКИП-6112/2);
- Параллельная/ последовательная схема замещения;
- Режим полярных координат: Z+фаз.сдвиг (q)/ Y+фаз.сдвиг (q);
- Усреднение значения: 1, 2, 4, 8, 16, 32, 64, 128, 256;
- Функция табличных измерений (качание по 100 точкам): частота, уровень, пост. смещение (напряжение/ ток);
- Автоматический контроль уровня тест-сигнала (ALC);
- Режимы калибровки: КЗ/ ХХ/ Согл. (Load);
- Интерфейсы: RS-232, USB (USBTMC/ USBCDC), Handler (сортировщик);
- Дополнительные аксессуары (опции): измерительные кабели, адаптеры подключения (4 типа).
В перечень измерительных функций также входят: одновременное отображение на экране 2-х параметров, допусковый тест (Pass/Fail) в режиме измерения абсолютных (∆-Abs) или относительных значений (Δ-%), большой графический цветной TFT-дисплей (диаг. 11 см, 480x272 точек, разрешение 6 разрядов).
Особенностью режима DCR в модели АКИП-6112/2 является измерение сопротивления не синусоидальным сигналом, а с помощью импульсов постоянного напряжения ±2 В (частотой 5 Гц).
USB интерфейс на передней панели прибора предназначен для сохранения на внешнем USB-диске: файлов настроек (500), результатов измерений в режиме регистратор/Log (1000) или мгновенных снимков экранной информации (1000 - BMP/ GIF/ PNG).
Новинку отличает компактный дизайн с габаритами корпуса 2UH (½ ширины стойки 19"), что является одним из эксплуатационных преимуществ измерителя. АКИП-6112 может быть удобно размещен попарно в стандартном шкафу (2 в ряд), на столе или на лабораторном стеллаже, что позволяет оптимально организовать пространство рабочего места.
По набору технических возможностей и функционалу новинки близки к таким моделям измерителей, как LCR-76100 и LCR-76200 компании GW Instek (Тайвань).
Анализатор импеданса АКИП-6112 с является оптимальным по стоимости решением для оснащения подразделений служб входного контроля (IQC), научных лабораторий, производственных линий и учебных заведений с целью измерений параметров и тестирования характеристик пассивных радиокомпонентов.
