Новые дифференциальные пробники с полосой пропускания до 30 ГГц

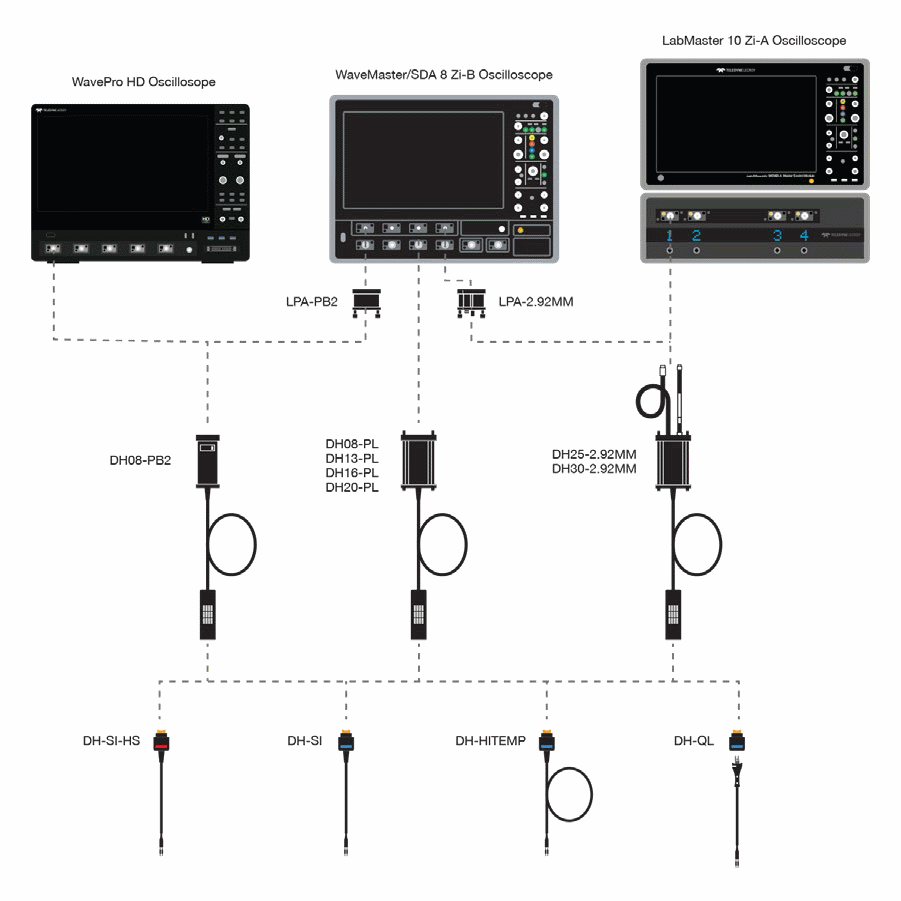

Анонсированный компанией TD LeCroy (США) в октябре 2019 года модельный ряд дифференциальных ВЧ пробников DH-серии с полосами пропускания 13, 16, 20 и 25 ГГц теперь дополнен тремя новыми моделями с полосами пропускания 8 ГГц, 30 ГГц.
Диапазон 8 ГГц (2 модели):
DH08-PB2 является новой моделью дифференциального пробника с интерфейсом ProBus2 и полосой пропускания 8 ГГц для непосредственного подключения к осциллографам WavePro HDR.
DH08-PL пробник также с полосой пропускания 8 ГГц, который предназначен для прямого (без использования адаптеров) подключения к моделям осциллографов серий WaveMaster 8Zi-B-R, SDA 8Zi-B-R и другим осциллографам, имеющим аппаратные входы ProLink. Данные модели отличаются только типом исполнения интерфейса, по спецификациям (составу) пробники идентичны и имеют одинаковую цену. Новинки совместимы со всеми аксессуарами и наконечниками для пробников DH-серии, поддерживая при их использовании измерительные приложения до 8 ГГц.
Диапазон 30 ГГц:
DH30-2.92MM представляет собой пробник с рабочим диапазоном до 30 ГГц и интерфейсом с 2,92-мм (К-тип) для непосредственного подключения к осциллографам LabMaster 10Zi-R. Полная полоса пропускания 30 ГГц достигается с помощью подсоединяемых кабельных СВЧ наконечников DH-SI и DH-SI-HS в виде гибкой линии передачи с контактами для подпайки. Также, как и другие пробники DH-серии, новые модели обеспечивают подключение с исключительно низкой нагрузочной способностью (200 кОм/ вход DC), имеют низкий уровень шумов, совместимы с широким перечнем опциональных принадлежностей и наконечников для гибкости применения в измерительных приложениях.
Все новые пробники выполнены в едином стиле: имеют компактный, плоский дизайн тела пробника, что обеспечивает удобство его размещения в ограниченных пространствах. Новые пробники уже доступны к заказу и приобретению. Подробная информация о продуктах представлена в таблице 1.
Перечень комплектующих и состав моделей:
| Наименование / Модель пробника | DH08-PB2 (8 ГГц) |
DHxx-PL (13, 16, 20, 25 ГГц) |
DHxx-2.92MM (30 ГГц) |
| Модуль усилителя ProBus2 Amplifier | 1 | ||
| Модуль усилителя ProLink Amplifier | 1(полоса в зависимости от модели) | ||
| Модуль усилителя 2.92 mm Amplifier | 1 | ||
| Стандартные принадлежности | |||
| Провод заземления | 1 | 1 | 1 |
| Микрозажим-клипса заземления | 1 | 1 | 1 |
| Держатель пробника «свободные руки» | 1 | 1 | 1 |
| Устройство для калибровки/ PCF200 Deskew | 1 | 1 | 1 |
| Тканевый кейс-сумка для хранения (включает в себя укладочный пластиковый контейнер и пеналы для аксессуаров) |
1 | 1 | 1 |
| Инструкция пользователя | 1 | 1 | 1 |
| Краткое описание по аксессуарам | 1 | 1 | 1 |
| Заводской сертификат калибровки | 1 | 1 | 1 |
| Адаптер подключения LPA-PB2 (ProBus х ProLink ) | 1 | ||
| Адаптер подключения L2.92A-Plink (2.92 mm х ProLink) | 1 | ||
| Адаптер подключения LPA-2.92MM (ProLink х 2.92 mm) | 1 | ||
| Кабельный наконечник с контактами для подпайки DH-SI / DH-SI-HS включает в состав: | 1 | 1 | 1 |
| Сменные гасящие резисторы | 8 | 8 | 8 |
| Высокотемпературный кабель наконечник-щупDH-HITEMP включает в состав: | 1 | 1 | 1 |
| Сменные гасящие резисторы | 8 | 8 | 8 |
| Адаптер быстрого подключения DH-QL (QuickLink)без наконечников | 1 | 1 | 1 |
| Адаптер быстрого подключения DH-QL-3SI(комплект QuickLink – с 3-я наконечниками): | 1 | 1 | 1 |
| Наконечники QL-SI Tips | 3 | 3 | 3 |
