Новые модели дифференциальных пробников
Дифференциальные пробники предназначены для обеспечения безопасного измерения плавающего потенциала для всех моделей осциллографов оснащенных по входу разъемом BNC типа и обеспечивают надежную гальваническую развязку каналов прибора. При таком (дифференциальном) методе измерения пробники выполняют измерения не относительно земли, а измеряют разницу напряжения между двумя точками.
Представляем две новые высокочувствительные модели дифференциальных пробников DP-30HS и DP-40LV.

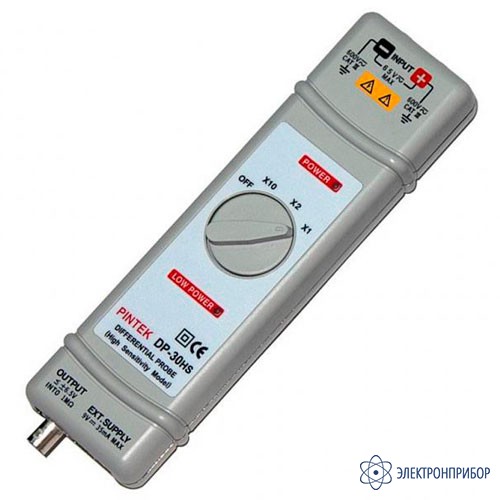

DP-30HS - это высокочувствительная модель дифференциального пробника, который имеет коэффициент ослабления x1, x2, x10 при рабочей полосе частот до 30 МГц.
Пробник DP-40LV имеет чувствительность от 10 мВ и более высокую максимальную рабочую частоту (до 40 МГц), чем DP-30HS.
| Параметр | DP-30HS | DP-40LV |
| Полоса частот | DC…30 МГц (х2, х10), DC…15 МГц (х1) |
DC…40 МГц (х20, х100), DC…20 МГц (х10) |
| Аттенюатор | x1, x2, x10 | x10, x20, x100 |
| Дифференциальное напряжение (DC+ACпик) | 65 Вп-п или 23 Вскз | 650 Вп-п или 230 Вскз |
| Точность | 2% | |
| Максимальное рабочее напряжение (DC+ACпик) | <6,5 Вп-п для ×1 (≈2,3 Вскз / ±3,25 В DC) <13 Вп-п для ×2 (≈4,6 Вскз / ±6,5 В DC) <65 Вп-п для ×10 (≈23 Вскз / ±32,5 В DC) |
<65 Вп-п для ×10 (≈23 Вскз / ±32,5 В DC) <130 Вп-п для ×20 (≈46 Вскз / ±65 В DC) <650 Вп-п для ×100 (≈230 Вскз / ±325 В DC) |
| Время нарастания | 12 нс (х2, х10), 24 нс (х1) | 9 нс (х20, х100), 18 нс (х10) |
| Входной импеданс | дифференциальный – 2 МОм / 17 пФ разъем/земля – 1 МОм/ 3,4 пФ |
|
В качестве источника питания для пробников DP-30HS и DP-40LV используется сетевой адаптер с выходным напряжением 9В постоянного тока. Пробник снабжен индикаторами включения пробника и низкого напряжения питания.
Дифференциальные пробники DP-30HS и DP-40LV имеют эргономичный корпус, компактные размеры (195х55х30 мм) и небольшой вес (около 250 грамм).
