Новые портативные осциллографы серий АКИП-4147 и АКИП-4148

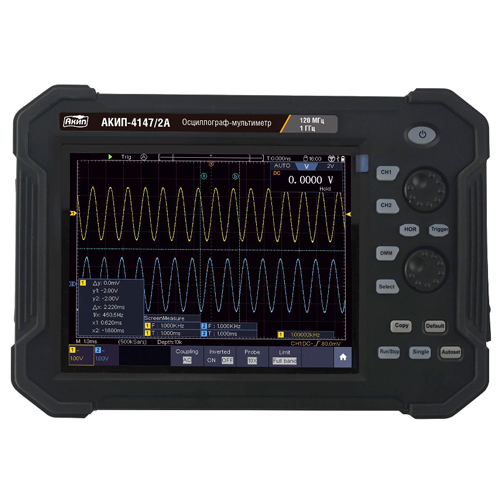

Серия АКИП-4147 — это осциллографы-мультиметры, данное средство измерения сочетает в себе 2-канальные цифровой осциллограф и цифровой мультиметр. Полоса пропускания, в зависимости от модели 70 МГц и 120 МГц, максимальный объём память 40 МБ. В модельном ряду есть осциллографы с разрядностью АЦП 8 бит и осциллографы высокого разрешения с переключаемым АЦП 8/12/14 бит. Ниже приведен перечень с различием моделей в серии АКИП-4147.

Модель Полоса пропускания Частота дискретизации Память АЦП
АКИП-4147/1 70 МГц 1 ГГц 40 МБ 8 бит
АКИП-4147/1А 70 МГц 1 ГГц 40 МБ 8/12/14 бит
АКИП-4147/2 120 МГц 1 ГГц 40 МБ 8 бит
АКИП-4147/2А 120 МГц 1 ГГц 40 МБ 8/12/14 бит

Все портативные осциллографы серии АКИП-4147 снабжены встроенным мультиметром с коннекторами типа BANAN 4 мм. В режиме мультиметра доступны следующие виды измерений:

  • постоянное напряжение: до 1000 В;
  • переменное напряжение: до 750 В (40 Гц … 1 кГц);
  • постоянный и переменный ток: 10 А;
  • сопротивление: 100 МОм;
  • емкость: 20 мВ;
  • прозвон цепи (<50 Ом);
  • испытание P-N перехода: 0…2 В.

В режиме мультиметра доступна функция регистратора, с регулируемым интервалом от 0,5 с до 10 с и максимальной длительностью записи до 3 дней во внутреннюю память и до 10 дней на внешний USB носитель.

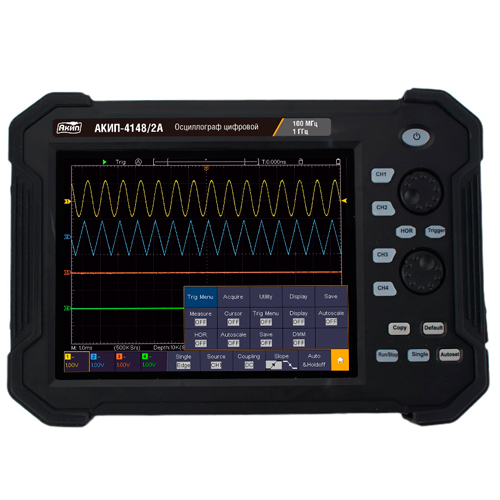

Серия АКИП-4148 — это 4-канальные портативные осциллографы, функции мультиметра в этой серии отсутствует. Полосы пропускания: 70 МГц и 100 МГц, максимальный объём память 40 МБ. Из четырех моделей две имеют АЦП 8 бит, другие две – переключаемый АЦП 8/12/14 бит. Ниже приведен перечень с различием моделей в серии АКИП-4148.

Модель Полоса пропускания Частота дискретизации Память АЦП
АКИП-4148/1 70 МГц 1 ГГц 40 МБ 8 бит
АКИП-4148/1А 70 МГц 1 ГГц 40 МБ 8/12/14 бит
АКИП-4148/2 100 МГц 1 ГГц 40 МБ 8 бит
АКИП-4148/2А 100 МГц 1 ГГц 40 МБ 8/12/14 бит

Обе серии осциллографов снабжены большим сенсорным ЖК-дисплеем, с диагональю 20,3 см и разрешением 800х600. Скорость обновления экрана до 45000 осциллограмм в секунду в комбинации с режимом цветовой градации разверток в зависимости от частоты их повторения для регистрации редких событий и аномалий.

Особенности и ключевые преимущества портативных осциллографов серий АКИП-4147 и АКИП-4148:

  • автономное батарейное питание обеспечивает до 5 ч работы в полевых условиях;
  • качественный отзывчивый сенсорный дисплей позволяет сосредоточится на работе;
  • модели с переключаемым АЦП в ограниченной полосе пропускания имеют меньшую погрешность измерений и точнее отображают форму сигналов;
  • автоматические измерения (до 32-х параметров) и 4 видов курсорных;
  • математические функции: +, -, х, /, БПФ, БПФскз, интеграл, дифференциал, извлечение корня, пользовательская функция, цифровой фильтр;
  • цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный);
  • интерфейсы: USB, LAN, опция - WiFi;
  • опция декодирование сигналов: I2C, SPI, UART, CAN.
