Новый датчик ДП32 для диагностики вакуумных выключателей
Диагностика каждого типа высоковольтного выключателя имеет свои особенности и требует определенного подхода. Для контроля параметров времени, хода и скорости высоковольтных выключателей (ВВ) СКБ ЭП реализует приборы группы ПКВ, которые комплектуются линейным датчиком ДП12 и угловым ДП21 для измерения параметров хода и скорости различных типов ВВ.
У вакуумных выключателей конструктив для измерения – линейный, и, казалось бы, можно использовать датчик ДП12? Не совсем. Если мы рассмотрим вакуумные выключатели 6 - 10кВ, то допустимые отклонения при регистрации их хода ±0,5 мм, поэтому применение датчика ДП21 невозможно из-за его погрешности ±0,5 мм.
| Параметр | ДП12 | ДП32 |
| Дискретность (разрешение) | 0,5 мм | 0,01 мм |
| Диапазон измерения хода | 1 ÷ 900 мм | 0,2 ÷ 20 мм |
| Виды выключателей | Масляные, элегазовые, электромагнитные | Вакуумные 6 - 10 кВ |
Для решения этого "вопроса" реализован – новый датчик ДП32! Реостатный датчик ДП32 – поставляется по заказу к приборам ПКВ/М7, ПКВ/М15М (новая разработка) и ПКВ/У3 (снят с производства). Обладает дискретностью в 0,01 мм и позволяет проводить измерения до 20 мм.
Для оптимизации диагностики вакуумных выключателей 6 - 10 кВ СКБ ЭП реализует реостатный датчик ДП32 с ходом до 20 мм и дискретностью в 0,01 мм.
Для установки любого датчика ДП необходимы специальные крепежные приспособления. В стандартной комплектации к приборам ПКВ/М7, ПКВ/М15М и ПКВ/У3 поставляется набор крепежных приспособлений, который покрывает большинство выключателей российского и советского производства. Для работы с другими выключателями (в основном зарубежного типа) существует дополнительный набор крепежных приспособлений по заказу, работа по наполнению, которого не останавливается.
Все виды крепежных приспособлений и удобная форма выбора и заказа расположены на специальной странице – подробнее по ссылке.
Для датчика ДП32 были изготовлены и успешно протестированы крепежные приспособления для выключателей ВБЧ-10 (захват СКБ010.50.00.000), VF-12 (рычаг №77 СКБ010.56.00.00) и ВБУЭ-10 (держатель №70 СКБ010.51.00.000).

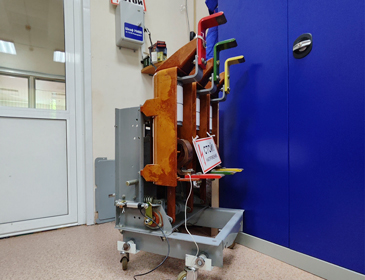

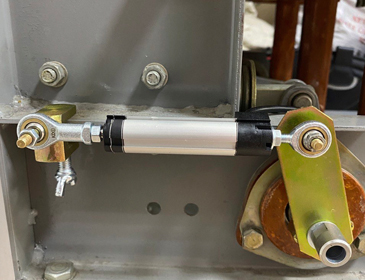

Рис.1. Датчик ДП32, установленный на ВБЧ-10
Испытания на выключателе ВБЧ-10 проводились с прибором ПКВ/М7. Как и при работе с любым типом датчика или на любом выключателе, прибор выдает результаты на экран прибора, а также их всегда можно посмотреть и проанализировать на ПК через специальное ПО.
Графики и табличные значения при работе с ДП32 выводятся в привычном и понятном виде, что не вызывает лишних вопросов для заключения о состоянии выключателя.
По полученным результатам видно, что выключатель находится в хорошем состоянии и отвечает всем требованиям для дальнейшей эксплуатации.
Рис.2. Результаты измерения ВБЧ-10, зарегистрированные ПКВ/М7 и датчиком ДП32
Реостатный датчик ДП32 и все заявленные крепежные приспособления для его установки уже доступны для приобретения по заказу. Важно! Для правильной работы датчика ДП32 необходимо будет обновить ПО прибора и установить специальный шаблон, отправив прибор в сервисный центр СКБ ЭП.
