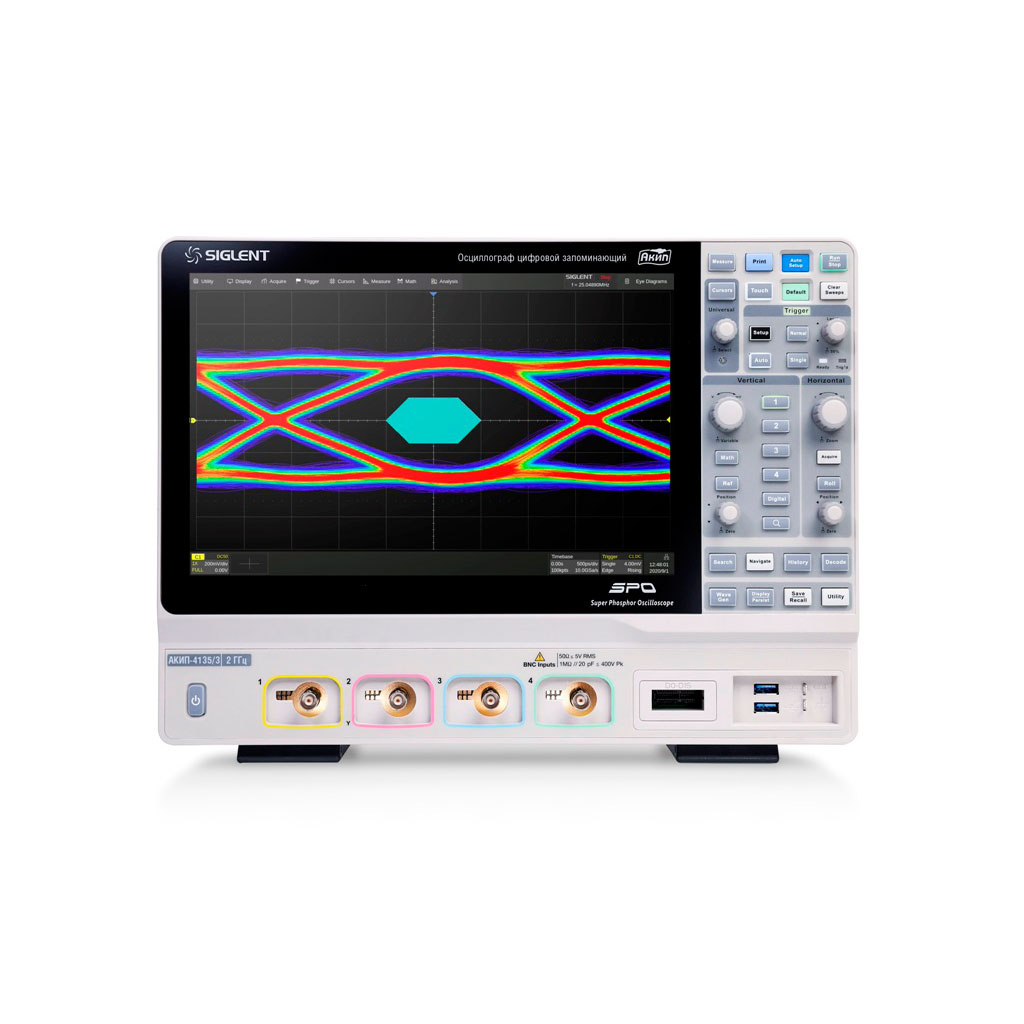

Осциллографы АКИП – следующий уровень! Серии АКИП-4135 – с полосой пропускания 2 ГГц

Представляем новую серию цифровых запоминающих осциллографов под торговой маркой АКИП™. Новая серия АКИП-4135 представлена тремя 4-х канальными моделями с полосами пропускания 500 МГц, 1 ГГц и 2 ГГц, максимальная частота дискретизации 5 ГГц на канал (10 ГГц в режиме ESR), максимальная глубина памяти 500 МБ, память делится между активными каналами. Для осциллографов серии АКИП-4135 доступна опция логического анализатора на 16 цифровых каналов, для обеспечения возможности анализа смешанных сигналов.

В осциллографах серии АКИП-4135 применена технология SPO (Super Phosphor Oscilloscope) обеспечивающая максимальную скорость захвата данных до 170000 осциллограмм в секунду (нормальный режим работы) и до 750000 осциллограмм в секунду в режиме сегментированной развертки, 256-уровневой уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения). В данной серии осциллографов также используется инновационная цифровая система синхронизации с высокой чувствительностью и низким уровнем джиттера. Система синхронизации поддерживает несколько мощных режимов запуска, включая запуск по последовательным данным.

Такие стандартные и опциональные инструменты, как запись истории сигналов, функции поиска и навигации, тестирование по маске, график Боде, анализ мощности и построение глазковых диаграмм и анализ джиттера, позволяют регистрировать, сохранять и анализировать захваченные формы сигналов. Впечатляющий набор измерительных и математических возможностей, опции генератора сигналов произвольной формы до 25 МГц, а также декодирование последовательных данных также являются особенностями новой серии цифровых осциллографов АКИП-4135.

Большой емкостной сенсорный дисплей с диагональю экрана 30,7 см. и разрешением 1280х800, а также удобный и функциональный пользовательский интерфейс позволяют значительно повысить эффективность работы. Осциллограф имеет поддержку управления с помощью мыши или удаленное управление через Интернет.

Модельный ряд:

Модель АКИП-4135/1 АКИП-4135/2 АКИП-4135/3
Аналоговые каналы 4 + канал внешней синхронизации
Полоса пропускания 500 МГц 1 ГГц 2 ГГц
Частота дискретизации 5 ГГц (10 ГГц в режиме ESR) на канал
Максимальная память 500 МБ на канал (активен 1 канал) 250 МБ на канал (активны 2 канала) 125 МБ на канал (активны 3 или 4 канала)
Скорость захвата Нормальный режим: 170000 осц/с Сегментированный режим: 750000 осц/с
Разрядность АЦП 8 бит (программный режим Hi-Res – до 16 бит)

Ключевые особенности:

  • 4 аналоговых канала с полосой пропускания до 2 ГГц и частотой дискретизации до 5 ГГц (10 ГГц в режиме ESR) на канал.
  • Низкий уровень собственный шумов обеспечивающий установку коэффициента отклонения в диапазоне от 0,5 мВ/дел до 10 В/дел.
  • Технология SPO:
    • Скорость захвата данных: до 170000 осц/с (нормальный режим), до 750000 (сегментированная память);
    • Поддержка 256-уровневой уровней интенсивности свечения луча;
    • Максимальная глубина памяти 500 МБ (делится между активными каналами);
    • Инновационная цифровая система синхронизации.
  • Широкий набор видов синхронизации с поддержкой синхронизации по выделенной зоне (до 2-х зон).
  • Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester.
  • Режим сегментированной памяти, разделение максимальной длины записи на несколько сегментов (до 80000) в соответствии с условиями схемы синхронизации, с очень малым межсегментным временем (≤ 1,3 мкс).
  • Режим HISTORY – запись (до 80000 кадров) и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий.
  • Автоматические измерения более чем 50 параметров, поддержка статистики с построением гистограммы, трека, тренда, возможность измерения на выделенном с помощью курсоров участке осциллограммы.
  • 4 математических канала (БПФ анализ при длине памяти 8 МБ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, корень квадратный и т.д.), поддержка редактора формул.
  • Широкий набор функций анализа данных, такие как поиск и навигация, цифровой вольтметр, частотомер, гистограмма осциллограмм, измерение АЧХ (график Боде), опциональные возможности по анализу мощности и анализ глазковых диаграмм/джиттера.
  • Опция 16-канального логического анализатора.
  • Опция функционального/генератора сигналов произвольной формы до 25 МГц.
  • Большой емкостной сенсорный дисплей с диагональю экрана 30,7 см. и разрешением 1280х800.
  • Интерфейсы: USB Hosts, USB Device (USBTMC), LAN（VXI-11/Telnet/Socket, карта micro SD, допусковый Контроль (Pass/Fail), выход синхронизации, HDMI.
  • Встроенный веб-сервер с поддержкой удаленного управления через порт LAN с помощью веб-браузера. Поддержка команды дистанционного управления SCPI. Поддержка управления с помощью мыши и клавиатуры.
