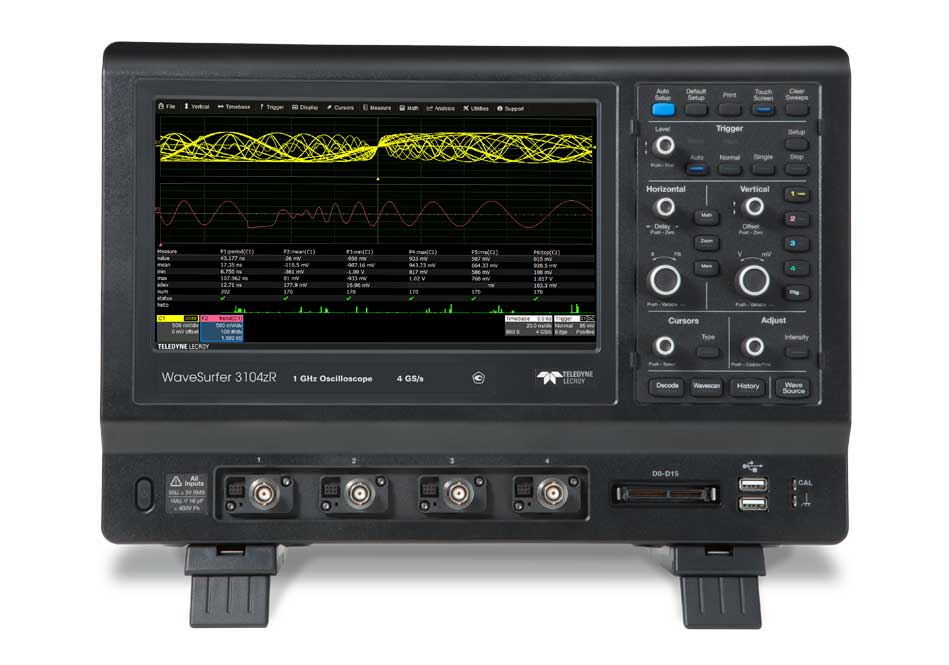

Осциллографы WaveSurfer 3000zR - обновление серии. Теперь быстрее, трогательнее и функциональней!
Компания Teledyne LeCroy, представляет обновление серии популярных доступных цифровых осциллографов WaveSurfer 3000R. Обновленная серия, получившая наименование WaveSurfer 3000zR, не только сохранила, но и приумножила функциональные возможности предыдущей серии, а также получила расширение по частотному диапазону.
В новую серию входит 5 моделей, с полосами пропускания 100, 200, 350, 500 МГц и 1 ГГц, все модели имеют 4-х канальное исполнение.
Сравнение модельных рядов WaveSurfer 3000R и WaveSurfer 3000zR представлено в таблицах ниже. Зеленым цветом выделены преимущества новой серии.
WaveSurfer 3000R
| ПП | 200 МГц | 350 МГц | 500 МГц | 750 МГц |
| Число каналов | 2 или 4 | 4 | 4 | 4 |
| Память | 10 МБ | 10 МБ | 10 МБ | 10 МБ |
| Частота дискретизации | 2/4* ГГц | 2/4* ГГц | 2/4* ГГц | 2/4* ГГц |
| Экран | 10 дюймов Резистивный |
10 дюймов Резистивный |
10 дюймов Резистивный |
10 дюймов Резистивный |
| MAUI | Да | Да | Да | Да |
| Скорость обновления | 130.000 осц./с | 130.000 осц./с | 130.000 осц./с | 130.000 осц./с |
WaveSurfer 3000zR
| ПП | 100 МГц | 200 МГц | 350 МГц | 500 МГц | 1 ГГц |
| Число каналов | 4 | 4 | 4 | 4 | 4 |
| Память | 10/20* МБ | 10/20* МБ | 10/20* МБ | 10/20* МБ | 10/20* МБ |
| Частота дискретизации | 1/2* ГГц | 2/4* ГГц | 2/4* ГГц | 2/4* ГГц | 2/4* ГГц |
| Экран | 10 дюймов Емкостной |
10 дюймов Емкостной |
10 дюймов Емкостной |
10 дюймов Емкостной |
10 дюймов Емкостной |
| MAUI | Да | Да | Да | Да | Да |
| Скорость обновления | 130.000 осц./с | 130.000 осц./с | 130.000 осц./с | 130.000 осц./с | 130.000 осц./с |
* - характеристики при объединении каналов.
Обновленная серия имеет усовершенствованную аппаратную часть, новый более производительный процессор, а так же увеличенный в четыре раза объем оперативной памяти (4 ГБ вместо 512 МБ в WaveSurfer 3000R). Благодаря обновленной аппаратной части, значительно увеличилась общая производительность осциллографа: более быстрое включение и загрузка программной части, режимы измерений и анализа активируются быстрее.
Особенности серии WaveSurfer 3000zR:
- 4 аналоговых канала
- Полосы пропускания: 100 МГц, 200 МГц, 350 МГц, 500 МГц, 1 ГГц
- Логический анализатор 16 цифровых каналов (опция)
- Разрешение АЦП: 8 бит
- Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
- Высокая скорость обновления экрана (до 130.000 осц./с)
- Авто- и курсорные измерения, расширенные функции математического анализа
- Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
- Режим сегментированной записи
- Опции синхронизации и декодирования сигналов шин I2C, SPI, UART, RS-232, CAN, LIN, FlexRay, AudioBus (I2S, LJ, RJ)*
- Опция – функциональный генератор (25 МГц) и генератор сигналов произвольной формы (ARB)
- Цифровой мультиметр (4 разряда) и частотомер (5 разрядов)
- Опция - анализ электрической мощности*
- Приложение LabNotebook для создания отчетов и документирования результатов
- Большой цветной сенсорный емкостной ЖКИ (10 дюймов)
* - новые функциональные возможности
Планируется проведение испытаний новой серии WaveSurfer 3000zR для целей утверждения типа СИ (внесение в Госреестр СИ РФ).
