Расширьте сферу применения анализаторов спектра АКИП-4214 с помощью новейших опций
Флагманские анализаторы спектра серии АКИП-4214: АКИП-4214/1 и АКИП-4214/2 теперь включает дополнительные опциональные возможности, которые расширяют функции прибора в ключевых приложениях анализа сигналов с помощью новых инструментов для измерения фазового шума, коэффициента шума и импульсов, а также анализа сигналов Bluetooth.

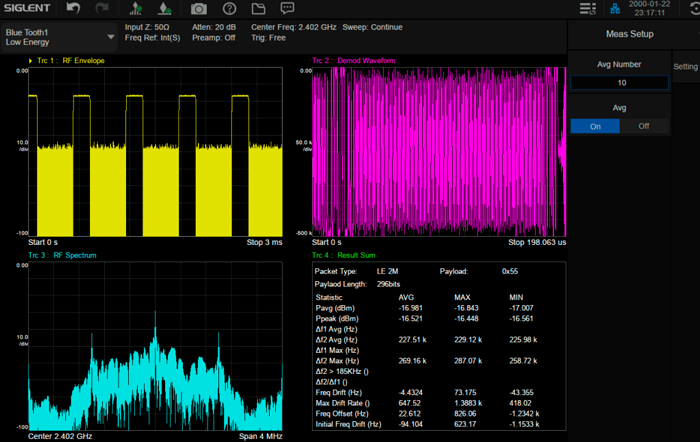

Анализ Bluetooth (опция SSA5000-BT)
Bluetooth широко используется в различных устройствах и сценариях применения в качестве технологии беспроводной связи. Данное измерительное приложение соответствует спецификации испытаний Bluetooth® RF, выпущенной Bluetooth SIG, для расчета результатов измерений и автоматически определяет версию протокола сигнала для Bluetooth BR/EDR/LE с помощью измерений одним щелчком мыши, чтобы помочь вам уверенно проектировать, оценивать и производить Bluetooth устройства. Вместе с новым программным обеспечением для генерации сигналов SigIQPro и векторным генератором сигналов серии АКИП-3210 оно образует экономичное и эффективное решение для генерации и анализа Bluetooth-сигналов, ускоряя процесс от генерации сигнала до получения данных и оценки. АКИП-4214/1 и АКИП-4214/2 помогут пользователям гибко устранять неполадки в лабораторных условиях и легко и быстро оптимизировать конструкцию радиочастотного оборудования.

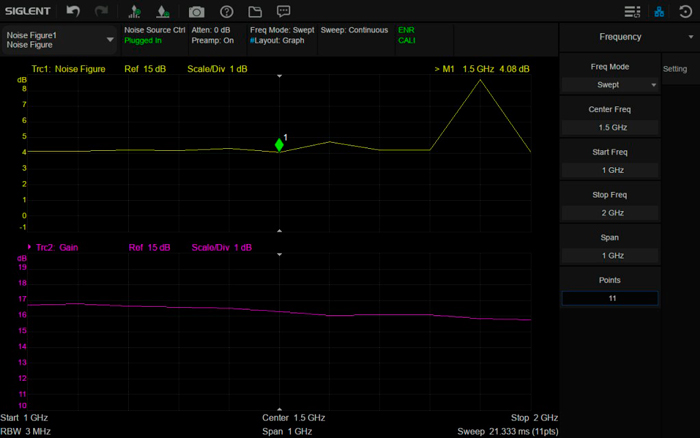

Измерение коэффициента шума (опция SSA5000-NF)
Точное измерение коэффициента шума имеет решающее значение при разработке и производстве продукции. В области исследований и разработок высокая точность испытаний может обеспечить высокую повторяемость между моделированием конструкции и реальными измерениями, а также помочь найти источники шума, которые не были учтены в процессе моделирования. Количественная оценка этих неизвестных параметров зависит от гибких инструментов, обеспечивающих точные и надежные результаты. Функция измерения коэффициента шума у анализаторов спектра АКИП-4214/1 и АКИП-4214/2 предоставляет инженерам простой инструмент, который позволяет быстро и эффективно измерить коэффициент шума с высокой точностью. Инженеры могут охарактеризовать коэффициент шума и коэффициент усиления подключенных устройств и системных блоков с помощью графиков, таблиц, а также поддерживать измерение коэффициента шума, Y-фактора, эффективной температуры.

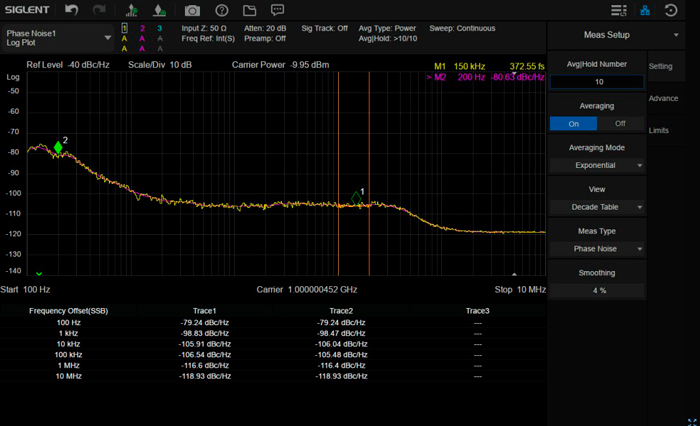

Измерение фазовых шумов (опция SSA5000-PN)
Стабильный источник частоты — это общая потребность многих электронных устройств. Анализаторы спектра АКИП-4214/1 и АКИП-4214/2 теперь обеспечивают измерение фазового шума одной кнопкой. Анализаторы спектра серии АКИП-4214 имеют более низкий средний уровень шума (DANL) и фазовый шум, что обеспечивает точность ваших тестов. Меньшая полоса пропускания ПЧ позволяет избежать одновременного измерения мощности несущей и мощности шума, а результаты измерений автоматически рассчитываются и выводятся в виде графика. Использование логарифмической шкалы обеспечивает более широкий частотный диапазон и более точное разрешение вблизи несущей - меньшие смещения обычно лучше отражают качество сигнала, чем фазовый шум при больших смещениях частоты.

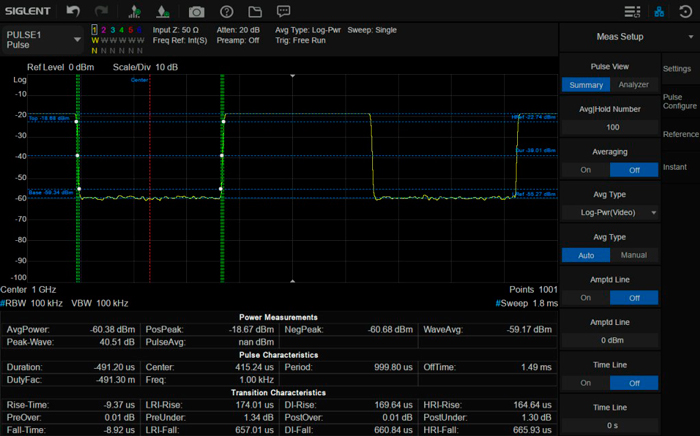

Измерение импульсов (опция SSA5000-PU)
ВЧ импульсные сигналы широко используются в импульсной модуляции, и для инженеров, работающих в смежных областях, точная проверка ВЧ импульсных сигналов является сложной задачей. В некоторых импульсных приложениях для разработки и проверки сигналов требуются интегрированные инструменты тестирования во временной области/частотной области/модуляции для анализа импульсных сигналов. Опция измерения импульсов SSA5000-PU может помочь инженерам лучше анализировать современные динамические сигналы с помощью автоматических измерений уровня мощности, характеристик импульсов и характеристик преобразования. Благодаря высокому разрешению в полосе пропускания до 10 МГц результат измерения времени нарастания может составлять всего 66 нс, что позволяет проводить точные измерения для широкого спектра типов импульсов с использованием различных методов запуска для точной фиксации формы импульса.
