18 Января 2016

На странице прибора вы найдете подробную информацию об особенностях модели, технические характеристики, таблицы погрешностей, дополнительные иллюстрации, перечень стандартной комплектации и опций.

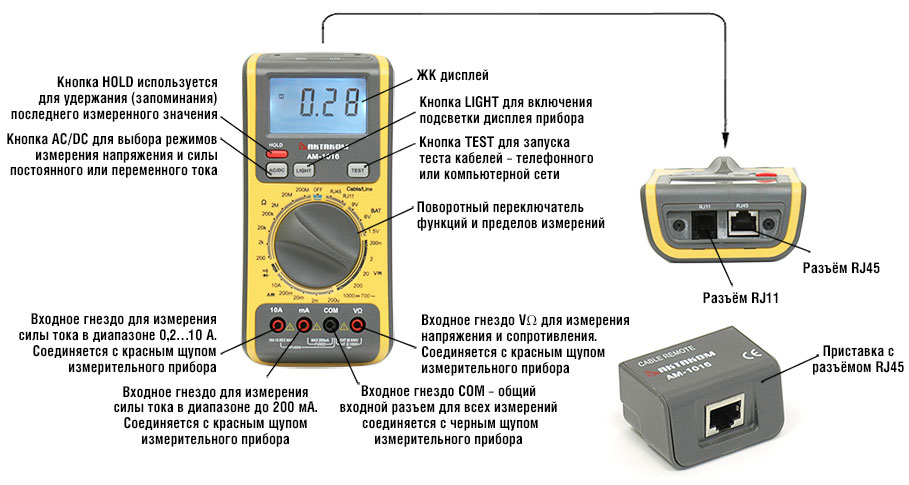

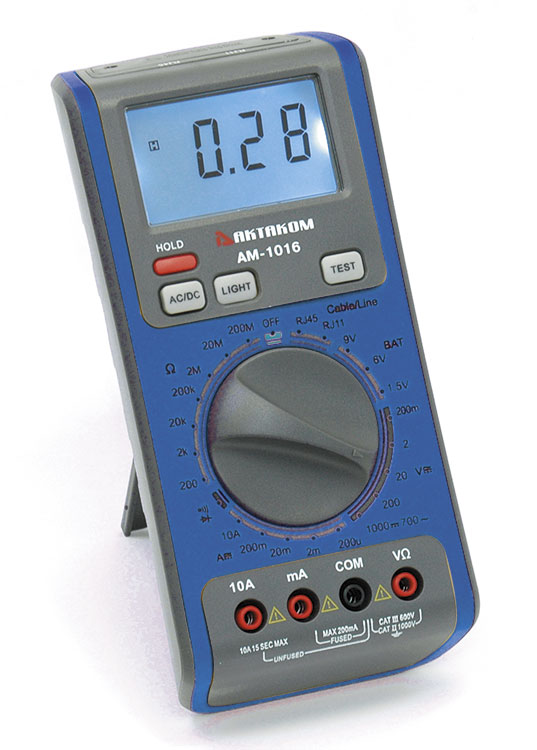

Какие органы управления используются в цифровом мультиметре АМ-1016?

Индикация дисплея в режиме тестирования кабелей RJ-11 и RJ-45

Обращаем Ваше внимание, что в одной из версий Руководства по эксплуатации к мультиметру-тестеру кабельных линий АМ-1016 допущен ряд ошибок. Прочтите пожалуйста описание ниже для разъяснения особенностей работы с прибором.

Тестирование телефонных линий (RJ-11) и кабелей "витая пара" (RJ-45)

Проверка наличия неисправности кабеля "витая пара" осуществляется путем посылки тестовых сигналов в кабель с последующей обработкой отклика. Определение наличия и индикация неисправности обрабатывается по принципу "одна проверка – одна неисправность". После устранения обнаруженной неисправности рекомендуется проверить кабель снова для выявления других возможных неисправностей.

1. Для доступа к тестовым гнездам RJ-11 и RJ-45 снимите с помощью отвёртки защитную крышку в верхнем торце прибора. Подключите один разъём кабеля к соответствующему тестовому гнезду RJ-11 или RJ-45.
2. Второй разъём сетевого кабеля подключите к гнезду приставки RJ-45, а телефонного кабеля - в телефонную розетку (коннектор типа UAX - Telephone Unit Automatic Exchange).
3. Установите поворотный переключатель в положение Cable/Line RJ-11 или RJ-45 и нажмите кнопку TEST. На дисплее отобразится результат теста. Последовательное нажатие кнопки Test осуществляет переход между парами.

Для телефонной линии RJ11 (индикаторы в верхней части дисплея):

• PASS - исправно
• FAULT - неисправно

Примечание: надписи Pass и Fail относятся только к режиму тестирования телефонной линии RJ11.


Для кабеля "витая пара" RJ45 (индикаторы в нижней части дисплея):

Примечание: При подключении исправного кабеля RJ-45 и нажатии кнопки TEST, на экране горят только номера пар и индикатор RJ-45.

Если имеется повреждение, под номерами пар появляется соответствующий индикатор ошибки. Последующие нажатия кнопки TEST осуществляют отдельную проверку каждой пары по очереди для выявления повреждённой/неправильно подключенной пары.

• SHO. – короткое замыкание пары (Наример, при замыкании пар 1-2 и 4-5 при последовательных нажатиях кнопки TEST на дисплее прибора для этих пар отобразится индикатор «SHO»)
• MIS. – перепутанные пары
• REV. – перепутанные жилы в паре (Например, провод 7 подключён к выходу 8, а провод 8 к выходу 7. при проверке такого кабеля последовательным нажатием кнопки TEST прибор на паре 7-8 отобразит индикатор «REV»)
• SPL. – перепутаны жилы между парами (Например, 1-2 и 4-5 «SPL»)
• При обрыве одного из проводов кабеля на дисплее в центральной части не будет отображаться пара с обрывом связи. Например, при разомкнутых парах 1-2 и 4-5, прибор покажет только пары 3-6 и 7-8.

Как измерить напряжения постоянного/переменного тока с помощью цифрового мультиметра Актаком АМ-1016?

Предупреждение! Нельзя подавать на вход напряжение выше 1000 В постоянного тока, 700 В переменного тока. Измерение высокого напряжения следует выполнять осторожно, чтобы избежать поражения электрическим током.

1. Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду VΩ.
2. Поворотный переключатель выбора функций измерений установить в положение V соответствующего диапазона.
3. При необходимости изменения режима измерения напряжения постоянного (DC) или переменного тока (AC) нажать кнопку AC/DC.
4. При выполнении измерения напряжения переменного тока следует подключить красный и черный щупы к измеряемой цепи в любом порядке. При выполнении измерения напряжения постоянного тока, следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной.
5. Значение измеренного напряжения считывается с экрана дисплея. Если на дисплее отображается «1», это означает, что измеренное напряжение превышает выбранный диапазон измерений и необходимо немедленно отключить красный и черный щупы от измеряемой цепи и выбрать более высокий диапазон измерений.

Как измерить электрическое сопротивление / проверить целостность цепи с помощью цифрового мультиметра Актаком АМ-1016?

Предупреждение! При измерении сопротивления и проверке целостности цепи следует убедиться, что питание проверяемой цепи отключено и все подключенные к ней конденсаторы полностью разряжены.

1. Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду VΩ.
2. При измерении электрического сопротивления поворотный переключатель установить в положение Ω требуемого диапазона. При проверке целостности цепи переключатель установить в положение
3. При измерении сопротивления подключить красный и черный щупы к выводам цепи, и на дисплее отобразится измеренное значение сопротивления.
4. При выполнении измерения целостности цепи следует подключить красный и черный щупы к точкам проверяемой цепи. Если сопротивление цепи менее 20 Ом, звучит сигнал зуммера, а на дисплее отображается значение сопротивления. Если на экране отобразится «1.», это означает, что сопротивление цепи превышает 4 кОм.

Примечание: При проведении измерений сопротивлений более 1 МОм, прибору необходимо некоторое время для стабилизации показаний. Если цепь разомкнута, на дисплее отображается «1.». На пределе 200 МОм, при замкании щупов, дисплей покажет некое значение до 10 е.м.р. Значение этого сопротивления необходимо вычитать из показаний (например, при измерении сопротивления 100 МОм показания будут 101,0 МОм, и для повышения точности измерений нужно скорректировать измеренное значение: 101,0 – 1,0 = 100,0 МОм.

Как осуществляется тестирование батарей с помощью цифрового мультиметра Актаком АМ-1016?

1. Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду VΩ.
2. Установить поворотный переключатель в положение BAT с необходимой величиной номинального напряжения батареи и подключить красный щуп к положительной полярности батареи, а черный – к отрицательной.
3. Прибор измеряет величину напряжения батареи при фиксированном сопротивлении нагрузки, величина которого зависит от положения поворотного переключателя: 1,5 В значение 27 Ом; 6 В значение 68 Ом; 9 В значение 100 Ом.
4. Качество проверяемой батареи определяется по величине и стабильности показаний прибора. Напряжение старой, разряженной батареи будет низким и/или постоянно понижаться.

Как производится проверка диодов с помощью цифрового мультиметра Актаком АМ-1016?

1. Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду VΩ.
2. Поворотный переключатель установить в положение
3. Подключить красный щуп к аноду диода, а черный – к катоду. На дисплее должна отобразится величина падения напряжения на p-n переходе, смещенном в прямом направлении. Если отображается значение «1.», то это указывает на обрыв или обратную полярность подключения p-n перехода.
4. При подключении красного щупа к катоду диода, а черного – к аноду, на дисплее должно отобразиться значение «1.», что указывает на исправность p-n перехода при обратном смещении. В противном случае p-n переход пробит.

Есть ли у АМ-1016 функция автовыключения питания?

Нет. Функция автовыключения питания (Auto Power off) у мультиметра АМ-1016 отсутствует.
