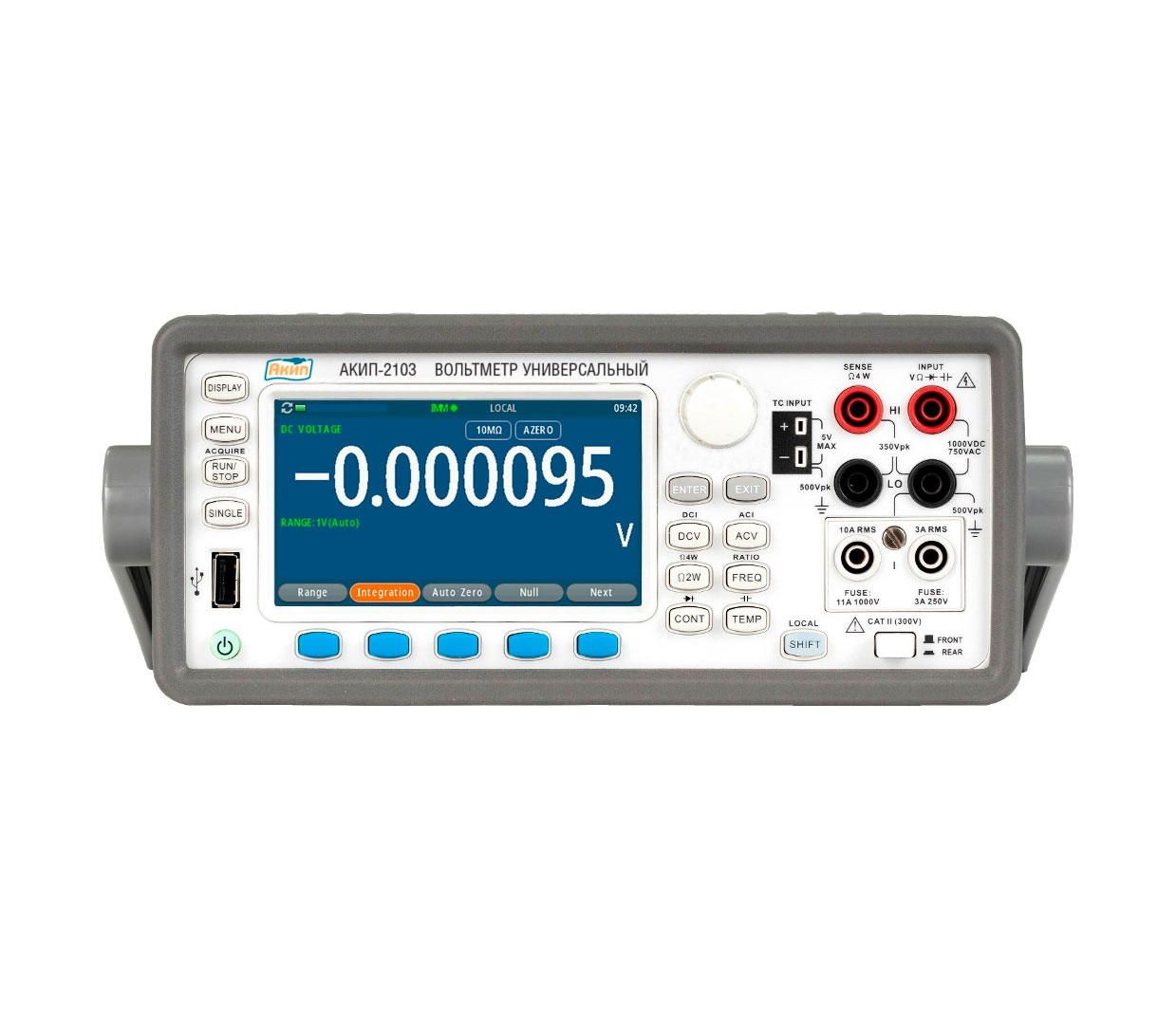

Универсальные вольтметры АКИП-2103 – быстрые, точные и многофункциональные

Представляем новую серию универсальных мультиметров АКИП-2103 из трех моделей производства компании Picotest Corp (Тайвань) в группе вольтметров под торговой маркой АКИП™. Флагманская модель вольтметра имеет высокие технические характеристики на уровне ведущих брендов рынка современного измерительного оборудования в данной категории СИ. Базовая погрешность измерений составляет ±0,0030% (DCV), максимальное разрешение 6½ разряда. Новинки обладают превосходным цветным графическим дисплеем с диагональю 11см, что делает работу с вольтметром удобной и производительной. Поддерживается режим отображения графика параметра, построения гистограмм, трендов в реальном времени и функция линейной графической шкалы.

Вольтметры обеспечивают связь с внешними устройствами через интерфейсы USBTMC, LAN в стандартной комплектации. В качестве дополнительного интерфейса предусмотрен GPIB (опция). К несомненным достоинствам новой АКИП-2103 - серии следует отнести возможность эмулирования и поддержки языка программирования HP-34401A (Keysight 34460A/ 34461A).

Новации.

По сравнению с вольтметром В7-78/1 предыдущей серии универсальных мультиметров топовая модель АКИП-2103 обеспечивает измерение постоянного и переменного тока до 10 А (ранее 3 А), имеет увеличенный диапазон частот переменного сигнала до 10 кГц (ранее до 5 кГц). Данная модель имеет увеличенное быстродействие (до 100К измерений в секунду в настройке NPLC =0.0005). Кроме функции встроенного цифрового регистратора во внутреннюю память или на USB-flash в новинке аппаратно реализован режим оцифровщика входных данных с регулируемой скоростью выборки и привязкой временных меток (дигитайзер).

Отличительной особенностью АКИП-2103 является наличие на передней панели гнезда для непосредственного подключения термопар с целью измерения температуры, имеющих 2-х контактную вилку (поддержка типов B, C, E, J, K, N, R, S и T).

Вольтметр стандартно выпускается со встроенной схемой компенсации холодного спая термопары, таким образом, дополнительный присоединительный адаптер не требуется.

Преимущества и функциональность серии АКИП-2103:

  • Разрешение индикации 6 ½ разрядов;
  • 11 измерительных функций, включая постоянный и переменный ток, постоянное и переменное напряжение, сопротивление по 2-х и 4-х проводной схеме, ёмкость, частота, период, температура, а также прозвон цепи и проверку диодов;
  • Базовая погрешность (DCV) ±0,0030%;
  • Измерение с учетом формы сигнала и искажений (True RMS);
  • Одновременная индикация 2-х параметров (Dual Display), режим Multi-Channel;
  • Математические функции и статистическая обработка (мин/ макс/ среднее; дБ/дБм; допусковый контроль; Δ-измерения/ отношение);
  • Автоматический и ручной выбор пределов измерений;
  • Развёрнутое меню синхронизации и запуска;
  • Отображение результата измерений с помощью аналоговой шкалы;
  • Внутренняя память до 7,5 МБ, поддержка файловой системы, встроенная помощь (HELP);
  • Измерение температуры RTD/ PT100/ Thermistor (для АКИП-2103 поддержка - термопар);
  • Удобное сохранение скриншотов (запись экранной информации клавишей «Дисплей»);
  • Встроенный таймер (дата/ время);
  • Интерфейсы: LAN, USB (USBTMC);
  • Цветной графический TFT-дисплей (9.5 x 5.3 см);
  • Опции: интерфейс GPIB, сканер -10 каналов/ 20 каналов/ 10 каналов универсальных (общего назначения + поддерживает подключение термопар).

Режим цифрового регистратора данных Data Log является стандартным для модификаций АКИП-2103, АКИП-2103/1 и активируется только органами управления на передней панели вольтметра. Режим DataLog обеспечивает сбор и запись отсчетов в энергонезависимую память или во внутреннее/ внешнее USB-хранилище файлов без подключения к ПК и без дополнительного программирования. После завершения сбора данных доступно просмотреть отсчеты на дисплее передней панели или выполнить выгрузку данных на компьютер (экспорт отсчётов). Режим Data Log поддерживает функции измерений: пост./ переменное напряжение (DCV/ ACV), пост./ переменный ток (DCA/ ACA), 2пр./ 4пр. сопротивление, частота, период, температура, емкость, измерение отношений значений параметров. Максимальная скорость чтения составляет 1000 изм./с, предельная длительность записи достигает 100 часов (макс. число измерений входного сигнала 360М при записи на USB-flach в один файл). Количество выборок, которые может записать регистратор во внутреннюю память прибора зависит от доступного объема накопителя (для АКИП-2103 длина записи составляет до 7,5М показаний).

Вольтметры серии АКИП-2103 обеспечивают следующие режимы по разрешению: 4,5 разряда, 5,5 разрядов, 6,5 разрядов. Разрешение автоматически выбирается при установке значения времени интеграционных измерений при которых аналого-цифровой преобразователь (АЦП) производит выборку значений входного сигнала.

Чем больше время интегрирования, тем ниже скорость измерения (тем выше разрешение вольтметра), и наоборот, чем меньше время интегрирования, тем быстрее выполняется измерение и тем ниже разрешение индикации. В серии АКИП-2103 время интегрирования выражается в циклах линии питания (PLC). Для частоты питания f=50 Гц один (1) PLC = 20 мс. Вольтметр автоматически определяет частоту линии электропитания к которой он подключен. Для частоты 50 Гц время интегрирования в единицах PLC может быть задано из следующих значений: 0.0005, 0.001, 0.002, 0.006, 0.02, 0.06, 0.2, 1, 10 и 100 (заводская уставка по умолчанию 10 PLC).

Исполнение с USBTMC означает поддержку измерений и соответствие USB Test & Measurement Class. Любые устройства USB соответствующие USBTMC могут при помощи VISA управляться с компьютера без ограничений связанных с операционной системой. Процедура контроля прибора через VISA в USBTMC такая же, как и для устройств GPIB. Преимущество использования USBTMC в серии АКИП-2103 заключается в том, что в этом случае нет необходимости дополнительно приобретать модуль интерфейса GPIB. Рекомендуется перед использованием USBTMC предварительно скачать и установить на ПК приложение VISA, с сайта www.ni.com .

По совокупности технических характеристики и функциональности новинки могут быть рассмотрены как аналог (варианты замены) вольтметров Keysight 34460A/ 34461A и других сопоставимых моделей.

Запланированы испытания для целей утверждения описания типа средства измерения (внесение в Госреестр СИ РФ ожидается во II полугодии 2021г).

Новинки доступны для заказа клиентами.

Режим измерений Параметры АКИП-2103 АКИП-2103/1 АКИП-2103/2
DCV Диапазон измерений 0,1 мкВ - 1000 В
(максимальное разрешение 0,1 мкВ)
Погрешность измерений ± 0,0030% ± 0,0035% ± 0,0075%
ACV
(True rms)		 Диапазон измерений 0,1 мкВ - 750 В
(максимальное разрешение 0,1 мкВ)
Частотный диапазон 3 Гц … 300 кГц
Погрешность измерений ±0,09% ±0,06% ±0,06%
DCA Диапазон измерений 1 пА - 10А
(максимальное разрешение 1 пА)		 0,1 нА - 3А
(максимальное разрешение 0,1 нА)
Погрешность измерений ±0,05%
ACA
(True rms)		 Диапазон измерений 0,1 нА - 10А
(максимальное разрешение 0,1 нА)		 0,1 нА - 3А
(максимальное разрешение 0,1 нА)
Частотный диапазон 3 Гц…10 кГц
Погрешность измерений ±0,01%
Сопротивление Rdc Диапазон измерений 100 мкОм - 100/ 1000 МОм 100 мкОм - 100 МОм
Погрешность измерений ±0,01% ±0,014%
Температура Диапазон измерений -250…+1760°С
(в зависимости от типа термопары/ датчика)
Частота
(период)		 Диапазон измерений 3 Гц…300 МГц   (3,3 мкс … 333 мс)
Ёмкость Пределы измерений 1/ 10/ 100 нФ/ 1/ 10/ 100 мкФ
Разрешение 0,1/ 1/ 10/ 100 пФ/ 1 /10 нФ
Экран TFT-дисплей Цветной графический, диаг. 11 см
(числовое значения, гистограммы, линейная шкала, тренд)
Сканер Внеш. модуль
(10/ 20 кан)		 Опция Нет
Общие данные Внутренняя память
(Регистратор)		 7,5M 1,5M 1K
Интерфейс USB -HOST Да
(на передней панели)
USBTMC, LAN Да Нет
GPIB Опция Нет
Переключение входов Да
(передняя/задняя панель)		 Нет
Габаритные размеры 281 мм×215 мм×89 мм
Масса 2,23 кг
