Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

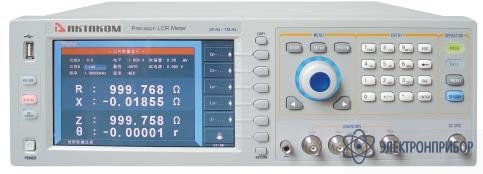

АММ-3078 — анализатор компонентов

Код товара: 33482

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение анализатора компонентов АММ-3078

    Анализатор компонентов АММ-3078 предназначен для анализа радиоэлектронных компонентов на постоянном и переменном токе на тестовых частотах 20 Гц…500 кГц.

    Особенности анализатора компонентов АММ-3078:

    • мощный источник внутреннего смещения напряжения и тока 0 В ...±10 В / 0 мА ...±100 мА (вместо 0 В ...±5 В / 0 мА ...±50 мА);
    • возможность опциональной установки встроенного источника смещения до 1А;
    • вход для подключения внешнего источника тока смещения до 120А с возможностью управления через интерфейс DCI в стандартной комплектации;
    • встроенный источник напряжения и тока 0 В ...±10 В / 0 мА ...±50 мА;
    • расширенный диапазон установки уровня тестового сигнала 10 мВ...10 Вскз/ 50 мкА...100 мА (вместо 10 мВ...2 Вскз/ 100 мкА...20 мА);
    • более высокую скорость измерения 9 мс/изм;
    • расширенные возможности в режиме свипирования: доступны 10 групп списка по 15 точек в каждой;
    • функцию графического анализа: непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения;
    • автоматический контроль уровня сигнала напряжения и тока;
    • три скорости измерения;
    • последовательную и параллельную схему замещения;
    • выбираемый выходной импеданс 30 Ом, 50 Ом, 100 Ом;
    • возможность сохранения во внутреннюю память до 100 настроек и 201 результат измерения;
    • использование в качестве внешней памяти USB носители;
    • встроенный компаратор на 10 ячеек с выходом сигнала на внешний интерфейс;
    • дистанционное управление по интерфейсам USB, RS232C, LAN и опционально GPIB.

  • Технические характеристики анализатора компонентов АММ-3078

    Параметр Значение
    Измеряемые (тестируемые) параметры |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
    Базовая точность измерения LCR параметров 0,05%
    Частотные характеристики тестового сигнала Тестовая частота 20 Гц...500 МГц
    Наилучшее разрешение 1 мГц. Отображение 5 разрядов
    Точность установки 0,01%
    AC уровень Напряжение тестового сигнала 5 мВ...10 Вскз
    Наилучшее разрешение 100 мкВ. Отображение 3 разряда
    Точность установки 10%Uуст + 2 мВ (ALC ON)
    6%Uуст + 2 мВ (ALC OFF)
    Ток тестового сигнала 50 мкА...100 мА
    Наилучшее разрешение 1 мкА. Отображение 3 разряда
    Ток тестового сигнала 10%Iуст + 20 мкА (ALC ON)
    6%Iуст + 20 мкА (ALC OFF)
    Источник смещения DC Напряжение / ток 0 В ...±10 В / 0 мА ...±100 мА
    Разрешение 0,5 мВ / 5 мкА
    Точность установки 1%Uуст + 5 мВ
    ISO ON используется при тестировании индуктивности и трансформаторов
    Выходной импеданс АС ISO ON 100 Ом
    ISO OFF 30 Ом, 50 Ом, 100 Ом выбираемый
    Выходной импеданс DCR 30 Ом, 50 Ом, 100 Ом выбираемый
    Независимый источник DC Напряжение / ток 0 В ...±10 В / 0 мА ...±50 мА
    Разрешение 0,5 мВ / 5 мкА
    Точность установки 1%Uуст + 5 мВ
    Выходной импеданс 100 Ом
    Время измерения (без учета времени изменения значения на дисплее) для частоты ≥10 кГц Быстрое: 9 мс
    Среднее: 67 мс
    Медленное: 187 мс
    Диапазон измерения LCR параметров |Z|, X, R, DCR 0,00001 Ом...99,9999 МОм
    |Y|, B, G 0,00001 мкСм..99,9999 См
    C 0,00001 пФ...9,99999 Ф
    L 0,00001 мкГн...99,9999 кГн
    D 0,00001...9,99999
    Q 0,00001...99999,9
    θ (град) -179,999°...179,999°
    θ (рад) -3,14159...3,14159
    Δ% -999,999%...999,999%
    Базовая точность измерения LCR параметров 0,05%
    Схема замещения последовательная, параллельная
    Выбор диапазона Ручной, автоматический
    Режим запуска Внутренний, ручной, внешний, по шине
    Усреднение 1...256
    Калибровка Открытая, закрытая, на нагрузке
    Уровень сигнала 0,3 Вскз...1 Вскз
    Математические операции ΔABC, Δ%
    Установка задержки 0...999, наилучшее разрешение 100 мкс
    Компаратор 10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX
    Счетчик ячеек
    Выход PASS/FAIL на передней панели
    LED индикатор
    Список свипирования 10 страниц по 15 точек
    Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения, напряжение независимого источника DC
    Графический анализ Непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения
    Внутренняя память 100 ячеек для файлов установок LCRZ
    201 результат измерения
    10 ячеек для GIF файлов, CSV-файлов
    Внешняя USB память GIF файлы
    Файлы установок LCRZ
    Интерфейсы I/O (ввод/вывод) HANDLER (сортировщик) на передней панели
    ПК USB, RS232C, GPIB (опция), LAN
    Память USB host на передней панели
    Управление источником смещения Внешний источник смещения управляется через DCI интерфейс
    Максимальный ток смещения - 120 А
    Источник смещения тока Опция. 1А DC источник смещения тока
    Дисплей цветной ЖК 7" TFT (800х480)
    Рабочая температура/влажность  0°С-40°С, ≤90%RH
    Питание 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
    Макс. потребляемая мощность 80 ВА
    Габаритные размеры 400 х 132 х 385 мм
    Вес Около 13 кг

  • Комплект поставки АММ-3078

    № Наименование Количество
    1. Анализатор компонентов АММ-3078 1
