Приборы контроля состояния заземляющих устройств (ЗУ)

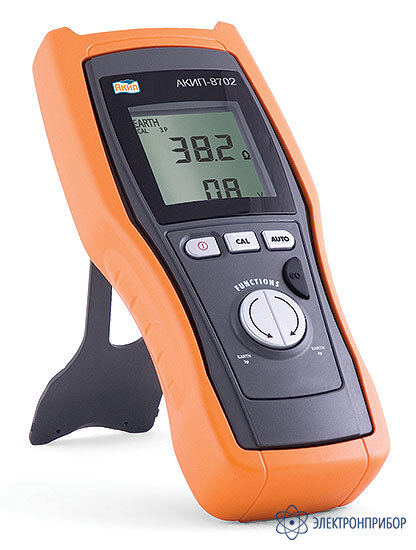

АКИП-8702 — измеритель параметров электрических сетей

Код товара: 24108
  • 40303-08

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      40303-08 до 19.11.2029

    • Производитель

      АКИП

    Сертификаты

    Назначение измерителя АКИП-8702:

    Цифровой тестер заземления АКИП-8702 представляет собой микропроцессорный измеритель электрического сопротивления заземления. Данная модель схемотехнически воплощает современный подход к измерению заземления электрических сетей и электроустановок для анализа показателей безопасности. Прибор позволяет производить быстрое тестирование электрического сопротивления контура заземления переменным током при проверке нормированных параметров. Прибор АКИП-8702 разработан таким образом, чтобы обеспечить наивысшую степень безопасности благодаря исполнению с двойной изоляцией корпуса и защитой входа от перегрузки по напряжению категории III.

    Тестер заземления АКИП-8702 может быть использован для измерения заземления в электросооружениях (сетях) и энергообъектах с типом заземления TT, TN и IT (промышленного, бытового, медицинского, ветеринарного назначения). Предел безопасного напряжения прикосновения Uпр выбирается из двух значений: 50 В (обычные условия), 25 В - для помещений с повышенной опасностью, особо опасных и в наружных ЭУ. Защита от перегрузки категория III ~240 В («фаза-земля»), максимальное напряжение между входными гнездами прибора ~415 В. Прибор имеет функции калибровки сопротивления измерительных проводов и автоматической регулировки для подавления шумового напряжения (наведённого напряжения элетропомех).

    Когда нет возможности заглубить в грунт дополнительные электроды для 3-х полюсного метода (например, в плотной исторической застройке) или когда третий защитный провод в электророзетке отсутствует (например, в старых зданиях), можно использовать упрощенный 2-х полюсный метод. Он является более безопасным и удобным, но при этом дающий дополнительную погрешность.

    В качестве электрода можно использовать любой металлический элемент (сооружение, конструкцию) при условии, что его собственное сопротивление заземления незначительно и выполнено независимо от тестируемого сооружения заземления. В качестве вспомогательного электрода можно использовать водопроводный кран, металлический столб освещения или любую металлическую деталь, заглублённую в землю.

    В электросетях с типом заземления TT возможно использовать для подключения нейтральный проводник непосредственно на электророзетке или в распредшкафу в качестве вспомогательного электрода заземления при выполнении измерений в 2-х полюсным режиме (EARTH 2W).

    Особенности измерителя АКИП-8702:

    • Измерение электрического сопротивления 0,01 Ом … 49,9 кОм;
    • Режимы подключения: по 2-х / 3-х проводной схеме;
    • Базовая погрешность измерений: ± 3,0 %;
    • Встроенный вольтметр 0,1 В … 299 В;
    • Режим калибровки сопротивления измерительных проводов;
    • Автоматическая регулировка и подавление шумового напряжения (наведённого напряжения элетропомех);
    • Исполнение с двойной изоляцией корпуса (класс 2);
    • Батарейное питание, автовыключение питания;
    • ЖК-дисплей, автоудержание показаний;
    • Широкое меню контекстных подсказок.

  • Технические характеристики измерителя АКИП-8702:

    Параметр Значения
    Измерение сопротивления заземления
    Пределы измерений 0,8 ... 19,99 Ом / 20 ... 199,9 Ом / 0,2 ... 1,999 кОм / 2,0 ... 19,99 кОм / 20 ... 49,9 кОм
    Разрешение 0,01 Ом / 0,1 Ом / 1 Ом / 0,01 кОм / 0,1 кОм
    Погрешность измерения (помехи £ 3 Вскз) ± (2,0 % +3 ед. сч.)
    Погрешность измерения (£ 3 Вскз помехи  £ 6 Вскз) ± (4,0 % +3 ед. сч.)
    Тестовый сигнал 110 Гц (синусоидальный)
    Тестовый ток / напряжение до 12 мА / до 25 Вср.кв.
    Схема измерения 2-х, 3-х проводная
    Измерение напряжения (наведенное)
    Диапазон измерений 0,1 В ... 99,9 В / 100 В ... 299 В
    Разрешение 0,1 В / 1 В
    Погрешность ± (2,0 % + 2 ед.сч.)
    Общие данные
    Дисплей ЖК-индикатор, экран 55 мм х 55 мм, монохромный
    Условия эксплуатации 0 °С … 40 °С; отн. влажность < 70 %
    Напряжение питания 1,5 В х 6 (тип АА) или перезаряжаемые 1,2 В х 6
    Автовыключение питания 5 мин
    Ресурс батарей 500 тестов
    Исполнение МЭК 61010, САТ III ~240 В (Ф-З) / ~415 В (между любыми входами прибора)
    Габаритные размеры 240 х 100 х 45 мм
    Масса 0,63 кг

  • Комплект поставки АКИП-8702

    № Наименование Количество
    1. Прибор 1
    2. Чехол 1
    3. Набор измерительных принадлежностей 1
    4. Транспортная сумка 1
    5. Руководство по эксплуатации 1

    Дополнительная комплектация АКИП-8702:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Программное обеспечение + кабель USB
    2. Проходной соединитель для удлинения проводов
