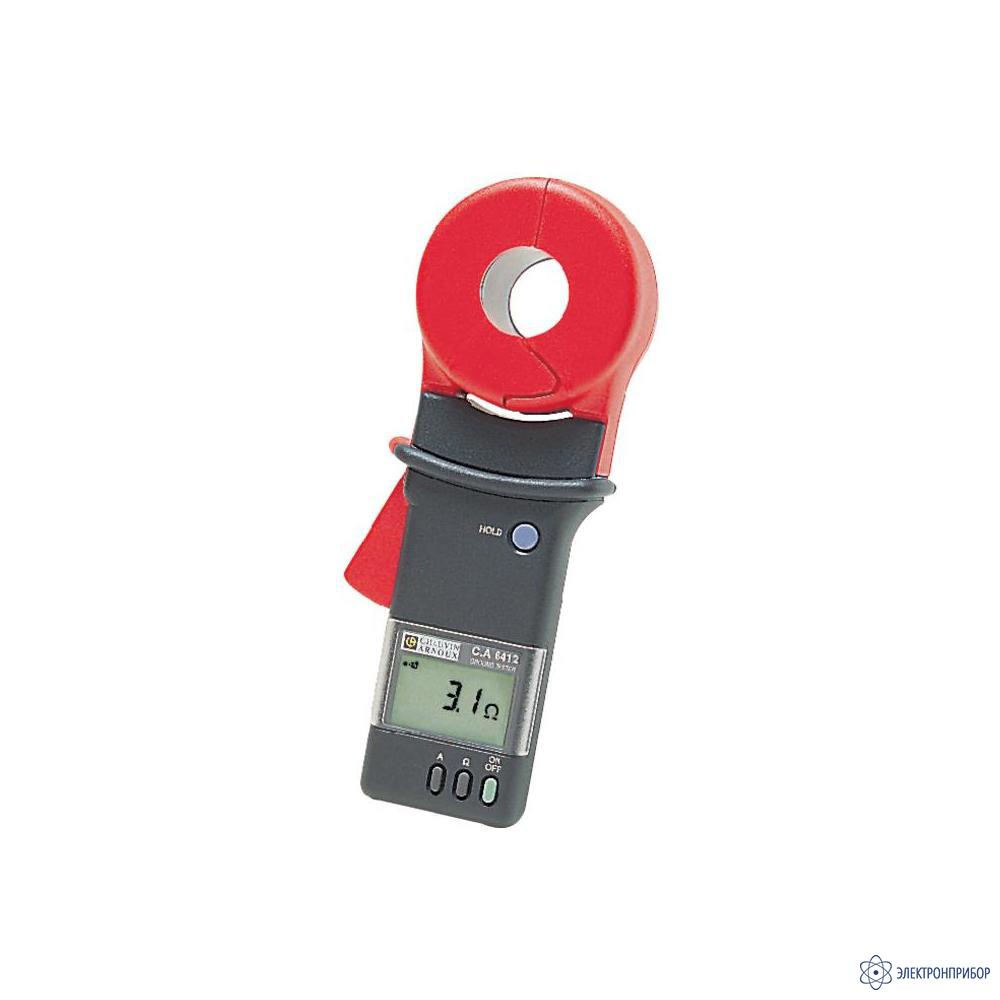

C.A 6412 — измеритель сопротивления заземления

Код товара: 20614
  • 28577-05

    Назначение Токовых клещей С.А 6412:

    Измерители сопротивления заземления - токовые клещи С.А. 6412 являются представителями нового поколения измерителей сопротивления заземления и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов. Данная модель измерителя сопротивления заземления дает возможность производить точные измерения сопротивления заземления в диапазоне от 0,1 до 1200 Ом. Модель С.А. 6412 измеряет ток и токи утечки в диапазоне от 1 мА до 30 А rms.

    Измеритель сопротивления заземления С.А. 6412 является представителем нового поколения в семействе токовых клещей. Корпус прибора изготовлен из материала "Lexan®", что позволяет использовать его в сложных условиях эксплуатации. Каждая из двух частей измерительной головки заключена в герметичный кожух с двойными стенками, который обеспечивает особую прочность, а все места сопряжения деталей усилены дополнительно для повышения надежности эксплуатации в полевых условиях. Конструктивное исполнение и общие технические параметры, включая результаты испытаний на удар, вибрацию и водонепроницаемость, соответствуют стандартам Международной электротехнической комиссии (IEC) или превышают их. Прибор сконструирован с учетом соответствия его стандартам безопасности UL® , CSA и GS.

    Измерительная головка (захват) является ключевым элементом в процессе проведения измерений и определяющим характеристики прибора в целом. Ее конструкция обеспечивает надежность и универсальность эксплуатации. Внутренний диаметр захвата составляет 32 мм, в то время как его внешний размер позволяет использовать прибор для охвата заземляющих проводов в труднодоступных местах (на электрических столбах, в кабельных колодцах и т.п.). Размер окна головки измерителя обеспечивает охват, как стержней, так и заземляющих проводов, имеющих диаметр до 32 мм.

    Внутри измерительной головки находятся два независимых, экранированных друг от друга магнитных сердечника, которые обеспечивают подачу и точное измерение вернувшегося испытательного сигнала без шумовых и перекрестных помех, обычных для измерительных приборов с разделёнными преобразователями.

    Высокой точности измерений способствует и качественная механическая конструкция захвата с двумя специальными приливами, обеспечивающая чёткое совмещение двух половин измерительной головки и препятствующая попаданию посторонних предметов в пружинный механизм захвата.

    Эргономичная конструкция корпуса измерителя сопротивления заземления позволяет управлять им одной рукой. Защитный выступ обеспечивает прибору дополнительную прочность и предохраняет руку пользователя от соскальзывания и случайного касания проверяемого провода. Высокопрочный материал Lexan® , из которого изготовлен корпус прибора, повышает надёжность в эксплуатации. При появлении царапин линзовое окно жидкокристаллического экрана легко заменяется на новое. Герметичные кнопки, которые легко нажимаются рукой в перчатке, обеспечивают прямой доступ ко всем функциям прибора.

    Особенности Токовых клещей С.А 6412:

    • Простота и оперативность в работе – нет необходимости в использовании соединительных проводов и вспомогательных электродов;
    • Непосредственное отображение величины сопротивления заземления (от 0,1 до 1200 Ом) и тока (от 1 мА до 30 А rms) на экране прибора;
    • Конструкция измерительной головки обеспечивает охват заземляющих проводов диаметром до 32 мм;
    • Функция звукового оповещения с установкой пороговых значений повышает удобство работы в плохоосвещённых и труднодоступных местах;
    • Удержание показаний;
    • Самотестирование;
    • Автовыключение;
    • Индикация разряда батареи;
    • Индикатор помех в измеряемой цепи;
    • Индикатор открытия клещей;
    • Индикатор КЗ (R < 0,1 Ом);
    • Многотональный звуковой сигнал;
    • Дополнительная прочность конструкции измерительной головки и корпуса прибора достигается применением материала "Lexan®".

  • Технические характеристики Токовых клещей С.А 6412:

    Параметр Значения
    Частота генератора, на которой измеряется сопротивление 2,400 кГц
    Частота измеряемого тока от 45 до 800 Гц
    Ток перегрузки 100 А - постоянно
    200 А - < 5 секунд
    50 / 60 Гц
    Диэлектрическая прочность 2500 В
    Источник питания 9 В alkaline (типа "Крона"), либо Ni/Cd аккумулятор
    Срок службы батареи 8 часов или приблизительно 1500 измерений по 30 секунд каждое
    Рабочая температура от -10° до + 55° С
    Относительная влажность от 0 до 90% при температуре от -10° до + 40° С, 75% при + 55° С
    Диаметр окна захвата 32 мм
    Ширина раскрытия захвата 35 мм
    Температура хранения от -30° до + 70° С
    Безопасность Соответствие EN 61010-2-032
    Корпус IP 30 согласно EN 60529
