C.A 6470N — измеритель удельного сопротивления грунта и устройств заземления

Код товара: 20526
  • 66365-16
    Измеритель удельного сопротивления грунта и устройств заземления C.A 6470N Измеритель удельного сопротивления грунта и устройств заземления C.A 6470N Измеритель удельного сопротивления грунта и устройств заземления C.A 6470N Измеритель удельного сопротивления грунта и устройств заземления C.A 6470N

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      66365-16 до 30.12.2026

    • Производитель

      Chauvin Arnoux, Франция

    • Артикул

      P01126506

    Назначение прибора С.А 6470N:

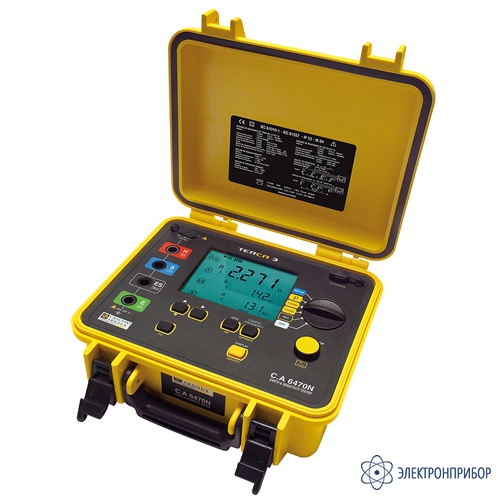

    Прибор С.А 6470N объединяет в себе три прибора, поскольку предназначен для оценки действующих устройств заземления, определения наилучшего положения новых электродов заземления и проверки электрических соединений.

    Измерение проводимости, сопротивления устройства заземления, коэффициента связи заземлителей, сопротивления грунта - все виды измерений выбираются при помощи поворотного переключателя режимов.

    С.А 6470N обеспечивает надежные измерения, благодаря:

    • Использованию традиционных методов измерения при помощи вспомогательных электродов-штырей;
    • Автоматической диагностике перед началом измерения и сообщению о присутствии неисправностей (плохие соединения или электрические помехи);
    • Широкому диапазону измерений от 0,01 Ом до 100 кОм.

    Для повышения точности и уменьшения влияния мешающих сигналов С.А 6470 пошел дальше, предложив ручной или автоматический выбор частоты тестового сигнала в диапазоне от 41 до 512 Гц.

    Прибор обеспечивает улучшенные расчетные функции:

    • Для вычисления связи между заземлителями необходимо выполнить последовательно 3 измерения, после чего прибор вычисляет коэффициент связи автоматически;
    • Удельное сопротивления грунта вычисляется автоматически по методу Венера (Venner) или Шлумбергера (Schlumberger) сразу после ввода расстояния между электродами.

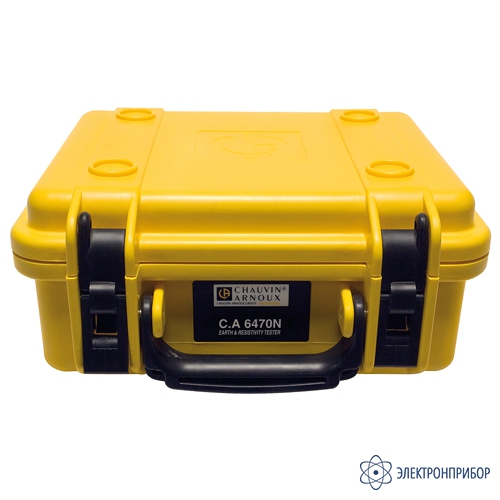

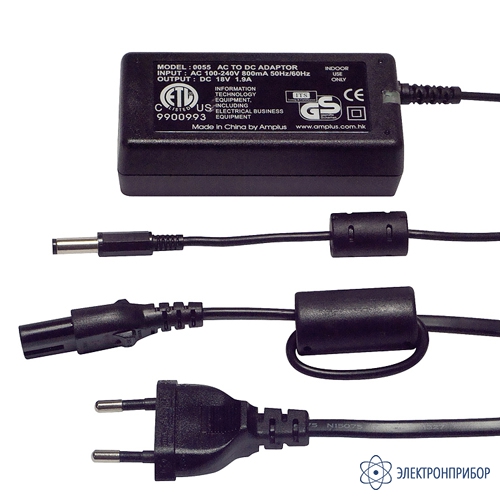

    Прибор предназначен для работ в поле, для чего помещен в прочный, влагонепроницаемый, компактный и удобный корпус. Результаты измерений отображаются на большом ЖК-дисплее с подсветкой. Прибор питается от внутреннего аккумулятора, который заряжают через внешнее зарядное устройство от бытовой электросети или прикуривателя автомобиля. Тестер позволяет упорядоченно запоминать результаты измерений. Имеется выход для экспорта данных и дальнейшей обработки.

    Для удобства выводы прибора для подключения четырех штырей обозначены разными цветами. Штыри и провода также окрашены в соответствующие цвета. Имеется сумка для переноски, в отсеки которой помещаются прибор и все принадлежности.

    Особенности прибора С.А 6470N:

    • Многофункциональность: сопротивление заземления, связь заземлителей, сопротивление грунта, проводимость / сопротивление;
    • Прочный водонепроницаемый корпус для полевых условий;
    • Большой ЖК-дисплей с подсветкой обеспечивает прекрасную удобочитаемость результатов на 3 синхронных цифровых индикаторах и отображение разных символов для лучшего понимания идеи измерения и действия различных кнопок;
    • Прямой доступ к измерениям через переключатель режимов;
    • Зарядка аккумуляторов от сети или прикуривателя автомобиля;
    • Используется обычный метод с электродами;
    • Автоматическое обнаружение плохих контактов или паразитного напряжения;
    • Широкий диапазон измерения: сопротивление от 0,01 Ом до 100 кОм;
    • Возможность выбора частоты измерения от 41 Гц до 512 Гц;
    • Программируемая сигнализация (только при измерении проводимости). Для различения высокого и низкого сопротивления при помощи звукового сигнала необходимо включить сигнализацию. Когда значение сопротивления лежит выше/ниже порога включается звуковой сигнал;
    • Память. Прибор С.А 6470 имеет внутреннюю память для хранения 512 измерений. Результаты хранятся в определенном порядке, благодаря присвоенным индексам (указателям): для хранения сопротивления заземления и проводимости используется индекс OBJ:TEST; для хранения сопротивления связи - OBJ:TEST:1,2,3,4; для хранения сопротивления грунта - OBJ:TEST: DISTANCE;
    • Функция сглаживания (SMOOTH). Функция используется, когда результаты измерения нестабильны. Это облегчает считывание и интерпретацию результатов;
    • Автоматический расчет коэффициента связи заземлителей.

  • Технические характеристики прибора С.А 6470N:

    Параметр Значения
    Диапазон измерения сопротивления от 0,01 Ом до 100 кОм
    Выбор измерительного напряжения 16 или 32 В эфф.
    Выбор частоты измерительного сигнала от 41 до 512 Гц
    Измерение RS и RH от 0,01 Ом до 100 кОм
    Паразитное напряжение max 60 В пик.
    Водонепроницаемый корпус IP53
    стандарт NF EN 60529
    Питание прибора NiMH аккумулятор

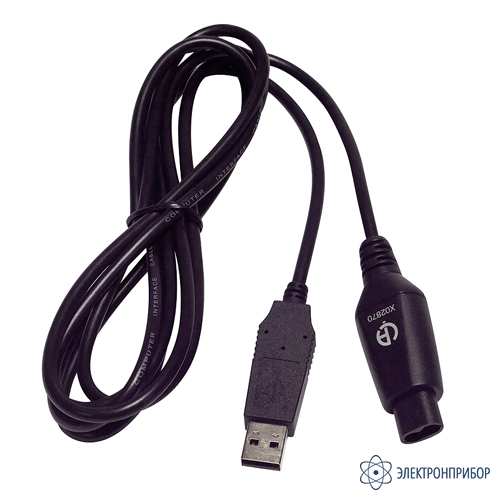

    Интерфейс связи двунаправленный, оптический, для подключения ПК
    Электрическая безопасность прибор имеет двойную изоляцию, Cat. IV 50 В эфф.
    соответствует стандарту EN 61326-1 / EN 61010-1 и IEC 61557-1-4-5

  • Комплект поставки C.A 6470N

    № Наименование Количество
    1. Прибор (С.А 6470 N) 1
    2. Сумка 1
    3. Руководство пользователя на русском языке 1
    4. Электрод Т-образный(штырь) 2
    5. Провод 5м 1
    6. Провод 10м 1
    7. Провод 15м 1

    Дополнительная комплектация C.A 6470 N:

    (Поставляется по отдельному заказу)

    Наименование Количество
    Провод в бобине, 33м 1
    Провод в бобине, 50м 1
    Провод в бобине, 100м 1
    Провод в бобине, 166м 1
    Электрод Т-образный 1
