DET2/3 50M KIT — измеритель сопротивления заземления (c комплектом штырей и испытательных кабелей 50 м)

Код товара: 50608
  • 52735-13
    Измеритель сопротивления заземления (c комплектом штырей и испытательных кабелей 50 м) DET2/3 50M KIT Измеритель сопротивления заземления (c комплектом штырей и испытательных кабелей 50 м) DET2/3 50M KIT Измеритель сопротивления заземления (c комплектом штырей и испытательных кабелей 50 м) DET2/3 50M KIT
    Является модификацией DET2/3

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      52735-13 до 29.12.2027

    • Производитель

      Megger, Великобритания

    • Артикул

      1008-981

    Особенности измерителя сопротивления заземления DET2/3:

    • Высокое разрешение - 1 mΩ, идеален для контроля больших систем заземления;
    • Универсальные режимы тестирования;
    • Высокая точность измерения сопротивления заземляющего электрода и грунта при испытаниях;
    • Питание от перезаряжаемой аккумуляторной батареи, которая работает без подзарядки весь день (до 10 часов работы);
    • Надежный инструмент со степенью защиты IP65;
    • Автоматический выбор тестовой частоты с фильтрами и наличием высокого тока;
    • Хранение результатов тестирования;
    • Большой цветной дисплей с отображением результатов в числовом и графическом виде.

    Назначение измерителя сопротивления заземления DET2/3:

    Автоматический тестер DET2/3 - надежный и компактный прибор, предназначенный для измерения сопротивления заземляющего электрода и удельного сопротивления грунта. Он обеспечивает полный спектр методов испытаний, в том числе четырех контактный метод, который исключает сопротивление токовой цепи из результатов измерения. DET2/3 идеально подходит для тестирования больших и наиболее сложных систем заземления, включая заземление систем связи, а также для тестирования в сложных условиях окружающей среды. Он может быть использован для испытаний в соответствии со стандартами BS 7430 (заземление), BS-EN-62305 (молниезащита), IEEE стандарт 81 и нормами для железнодорожных путей. Прибор для измерений удельного сопротивления грунта применим для разработки оптимальной конструкции электродов и объектов, а также для выполнения археологических и геологических исследований.

    Описание измерителя сопротивления заземления DET2/3:

    Высокоточный измеритель сопротивления заземления. DET2/3 обеспечивает измерения сопротивления д о1 mΩ rпри тестировании сопротивления заземляющего электрода . Благодаря своей микропроцессорной системе он обеспечивает гибкий и удобный подход к испытаниям заземления за счет возможности обнаружения ошибок и полной информации о тестировании, которая отображается на большом цветном дисплее. Частота тестирования, тестовое напряжение и фильтрация могут быть быстро и легко отрегулированы, чтобы подстроиться под неблагоприятные условия, которые могут повлиять на результаты тестирования. Широкий диапазон тестовых частот, с разрешением от 0,5 Гц, позволяет устранять ошибки, которые возникают из-за шумов.

    DET2/3 также имеет функцию автоматического выбора частоты, которая сканирует частоты с самым низким уровнем шума и затем проводит тест на этой частоте.

    Непрерывные измерения и связь.

    • Единый диапазон сопротивления: Один полностью автоматический диапазон от 0.01 Ω до 1.0 kΩ;
    • Дисплей: трехзначный дисплей;
    • Погрешность: ±3% (±2 знака);
    • Ток короткого замыкания: 200 мА тока проверки целостности;
    • Обнуление кабелей: Сопротивление кабелей компенсируется (NULL) при их сопротивлении до 10 Ω.

    Отображение трассировки и хранение данных. За счет новейшего процесса DET2/3 может отображать "живую" трассу своих измерений, которая наглядно показывает количество шумов от тестируемой системы - это мощный диагностический инструмент для эксперта в области заземления. Использование новейших процессоров и большой внутренней памяти позволяет немедленно производить вычисление удельного сопротивления (метод Wenner или Schlumberger), а также сохранять результаты тестирования за весь день. Результаты испытаний могут быть загружены непосредственно через USB-накопитель или прямо на ПК с помощью ПО PowerDB™ .

    Влогозащищенность и прочность. DET2/3 герметизирован по стандарту IP54, что обеспечивает влагозащиту от атмосферных воздействий во время работы (при открытой крышке корпуса). Когда крышка корпуса закрыта, то защита соответствует стандарту IP65 (повреждение от воды и пыли). Корпус изготовлен из прочного и легкого полипропиленового сополимера, который может выдержать царапины и падения при использовании на улице.

    Портативная мощность. Встроенная литий-ионная батарея обеспечивает полный день работы. Литий-ионная батарея быстро перезаряжается, что позволяет провести пол дня испытаний, если она заряжалась во время обеденного перерыва. DET2/3 может работать от стандартного источника питания 12В постоянного тока.

  • Технические характеристики измерителя сопротивления заземления DET2/3:

    Параметр Значение
    2-х, 3-х и 4-х полюсные измерения сопротивления
    Диапазон от 0,001 Ω до 20,00 kΩ (авто выбор)
    Дисплей Четырехзначный дисплей
    Погрешность при 23 °C ±2 °C
    ±0,5% от показания ±2 знака
    3P ±10 мΩ
    2P ±20 мΩ
    Сервисная ошибка ±2% от показания, ±2 знака (соответствует требованиям IEC61557 с показаниями выше 10мΩ) когда сопротивление штыря ниже 100 Ω ±5% от показания
    ±2 знака ±10 мΩ (соответствует требованиям IEC61557 с показаниями выше 10мΩ)
    Стандарты BS 7430 (Заземление)
    BS 62305 (Молниезащита)
    BS EN50122 (Ж/д)
    IEEE Стандарт 81
    Частота от 10 Гц до 200 Гц, шаг 0,5 Гц
    50 мA макс.
    Испытательный ток
    Максимальное выходное напряжение меньше 50 В (среднеквадратич.)
    Максимальные помехи до 50 В
    Температурный коэффициент < ±0,1% на °C от рабочей температуры
    3-х и 4-чполюсное ART (выборочное) измерение сопротивления
    Диапазон от 0,01 Ω до 10,00 kΩ (авто выбор)
    Погрешность ±5% от показания ±3 знака при 23 °C ±2 °C
    Без штырьевое измерение сопротивления
    Диапазон от 0,01 Ω до 200 Ω
    Погрешность ±7% точность, ±3 знака
    Ток утечки
    Диапазон от 0,00 A до 2,00 A
    Погрешность ±5% (±3 знака)
    Технические характеристики прибора
    Дисплей 4,3 дюймовый QWVGA, с подстветкой
    Рабочая температура и влажность от -10 до 40 °C
    90% относит. влажности при 40 °C
    Температура хранения от - 20 до 60 °C
    Класс защиты IP54 при работе (крышка открыта),
    IP65 при хранении (крышка закрыта)
    Категория измерений CAT IV 300 В
    Источник питания Встроенная литий-ионная батарея или
    внешнее питание 12-18 В, 65 Вт, постоянный
    ток
    Заряд батареи До 10 часов использования
    Время заряда батареи Быстрая зарядка до 50%,
    3 часа до 100%
    Безопасность Cоответствует IEC 61010
    Электромагнитная совместимость Cоответствует IEC 61326
    Габариты (ДхШхВ) 315 x 285 x 181 мм
    Вес 4,5 кг
    Загрузка данных На ПК через USB 2.0
    Хранение данных На приборе до 500 измерений в формате*.txt
    USB тип А Загрузка данный на USB-накопитель
    USB тип В Загрузка данных на ПК
    Второй измерительный дисплей Шум, напряжение, ток
    Расчет удельного сопротивления Wenner: PE = 2 π a RW
    Schlumberger:
    Режимы тестирования Встроенный 2-х, 3-х полюсной ART (Выборочно), 4-х полюсной,
    Бесконтактный (с клещами)
    Вспомогательные разъемы MCC1010, MVC1010
    Соответствие RoHS Да

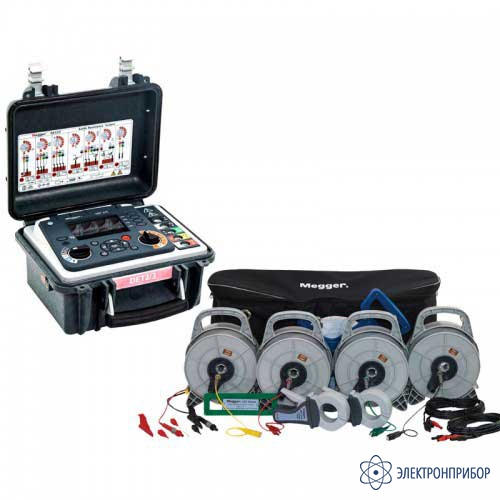

  • Комплект поставки DET2/3 50M KIT

    № Наименование Количество
    1 Измеритель сопротивления заземления DET2/3 1
    2 Зарядное устройство 1
    3 MCC1010, токовые клещи 1
    4 MVC1010, клещи напряжения 1
    5 Руководство пользователя 1
    6 Инструмент для проверки калибровки 1
    7 Клещи для проверки калибровки 1
    8 Катушка с испытательным кабелем 50 м 2
    9 Катушка с испытательным кабелем 30 м 2
    10 Испытательные штыри 4
    11 1.4 м кабель с разъемами и зажимами 2
    12 Сумка 1
    13 Ремешок для переноски 1
