DET 4 TCR 2, DET-4-TCR-2

Приборы контроля состояния заземляющих устройств (ЗУ)

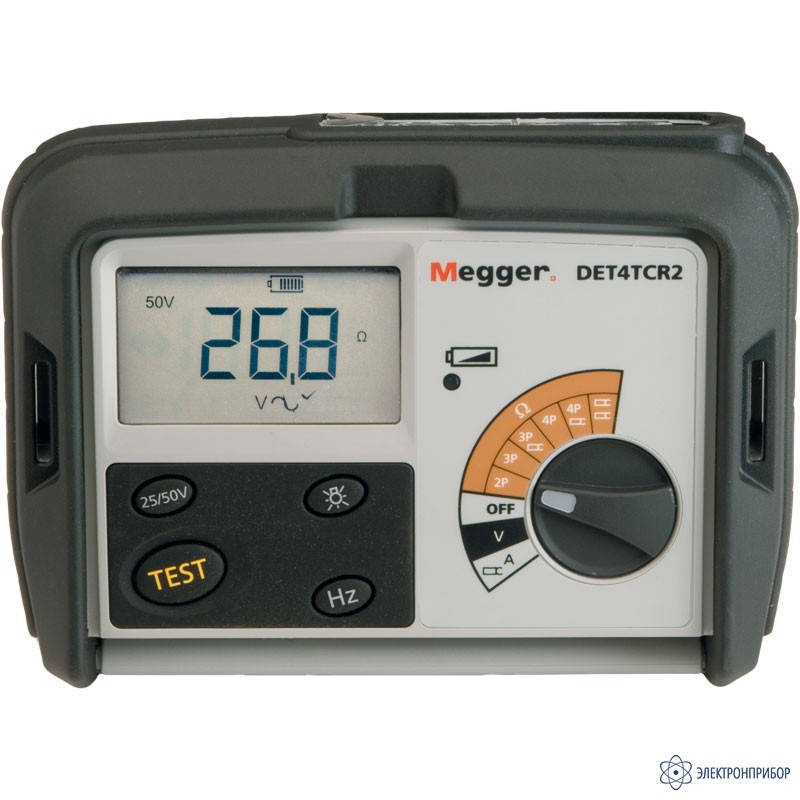

DET4TCR2 — измеритель сопротивления заземления

Код товара: 42584
  • 52735-13
    3 варианта исполнения

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      52735-13 до 29.12.2027

    • Производитель

      Megger, Великобритания

    Сертификаты

    Назначение измерителя сопротивления заземления DET4TCR2:

    Новый прибор DET4TCR2 для тестирования заземления компании Megger предлагает всестороннее решение Ваших потребностей в проведении тестирования сопротивления заземляющих стержней, а также тестирования удельного сопротивления почвы. Полный комплект, включающий прибор, испытательные выводы, стоечные контакты, батареи свидетельство о проведении калибровки, поставляется в прочном ящике для транспортировки, в котором имеется место для всего вспомогательного оборудования прибора. В одном комплекте имеется все, что Вам необходимо для начала проведения тестирования.

    Прибор DET4TCR2 разработан для эксплуатации в расширенном диапазоне температур с классом защиты корпуса IP54, что делает данный прибор оборудованием, которое действительно может эксплуатироваться вне помещений. Прибор имеет все функции, необходимые для проведения тестирования системы заземления: тестирование с 2 клеммами, тестирование с 3 клеммами, тестирование с 4 клеммами, тестирование без стоечных контактов, тестирование силы тока утечки, а также тестирование фонового напряжения заземления.

    Прибор DET4TCR2 удобен в эксплуатации благодаря большому поворотному многопозиционному переключателю, а также возможности начала проведения тестирования одним нажатием кнопки. Разрешается работа только в изолирующих перчатках. В отличие от некоторых приборов, конструкция DET4TCR2 делает ненужной подключение выводов накоротко во время проведения тестирования при помощи двух выводов. DET4TCR2 не имеет каких-либо скрытых функций: четко отмеченные ручки управления используются для выбора выходного напряжения (50 В или 25 В, для чего применяются местные стандарты), а также для включения/выключения функции задней подсветки дисплея.

    Дополнительный зажим ICLAMP увеличивает возможности проведения традиционного метода тестирования “падение напряжения” по методу приложенного вывода (ART), который позволяет проводить тестирование тока утечки с минимальной силой тока до 1 мА. Второй дополнительный зажим, VCLAMP, дает возможность проведения настоящего тестирования без стоечных контактов в ситуациях, при которых установка стоечных контактов нецелесообразна.

    Понятный, легко читаемый дисплей обеспечивает отличные характеристики контрастности и угла обзора, что делает прибор идеально подходящим для эксплуатации вне помещений. Дисплей имеет функцию задней подсветки, что делает область применения прибора, позволяя эксплуатировать его в подвалах, где проходит кабель, а также в других темных местах.

    Прибор DET4TCR2 имеет широкий диапазон измерений от 0.01 до 20 к, измерение фонового напряжения заземления от 1 В до 100 В, а также измерение тока заземления 1 мА до 20 А. Точные результаты могут быть получены в условиях высокого электрического фона, так как прибор имеет возможность фильтрации влияния фоновых напряжений величиной до 40 В пик-пик.

    Прибор DET4TCR2 работает от аккумуляторных батарей типа АА. DET4TCR2 имеет встроенное зарядное устройство для зарядки аккумуляторных батарей, а также внешний блок питания переменного/постоянного тока. В обоих приборах состояние зарядки батарей отображает индикатор на дисплее.

    Тестеры заземления компании Megger удовлетворяют строгим требованиям стандартов безопасности и имеют номинальные характеристики до 100 В САТ IV. Они также имеют регулируемое выходное напряжение 25 В или 50 В в соответствии со стандартом IEC 61557-5.

    Особенности измерителя сопротивления заземления DET4TCR2:

    • 2-х,3-х,4-х штыревой методы измерения;
    • Метод "ART";
    • Диапазон сопротивления 0,1..200КОм;
    • Понижение наводки до 40В пик-пик переменная частота измерения;
    • Бесштыревой метод с использованием токоизмерительных клещей;
    • Подсветка;
    • Диапазон напряжения заземления 0...100В;
    • Диапазон тока заземления 0,5мА...19,9А;
    • Степень защиты IP54 (всепогодный) переносной кейс,измерительные провода,штыри,батареи в комплекте;
    • Сборка и комплектующие Англия.

  • Технические характеристики измерителя сопротивления заземления DET4TCR2:

    Параметр Значение
    Измерения
    Класс входной защиты IP54
    Стоечный контакт С, стоечный контакт Р и проверка фонового напряжения автоматически
    Отмена теста вследствие фонового напряжения напряжение 40 В пик-пик
    Тест с 2 выводами, тест с 3 выводами, тест с 4 выводами Да, не требуется каких-либо соединений, замыкающих выводы наклрого
    Нет функции тестирования без отключения проводника (ART) Да, с зажимом ICLAMP
    Измерение без стоечных контактов Да, с зажимам ICLAMP и VCLAMP
    Выходное напряжение прибора Напряжение: ±25 В или ±50 В на 94 Гц, 105 Гц, 111 Гц и 128 Гц
    Cила тока: 4.5 мА иди 0.45 мА иди 0.045 мА
    Диапазон силы тока заземления, протекающего через зажим от 0.5 мА до 19.9 А
    Точность измерения силы тока заземления 5% ±3 значения
    Диапазон напряжения заземления от 0 до 100 В переменного тока
    Точность измерения напряжения заземления 2% ±2 В
    Диапазон сопротивлений от 0.01 Ом до 20 кОм
    Точность измерения сопротивления 2Р измерения: 2% ±3 значения
    3Р измерения: 2% ±3 значения
    4Р измерения: 2% ±3 значения
    Измерения в режиме ART: 5% ±3 значения
    Измерения без стоечных контактов: 7% ±3 значения
    Максимальное сопротивление при проведении теста Rp предел: 200 кОм (выходное напряжение 50 В)
    Rc предел: 200 кОм (выходное напряжение 50 В)
    Пределы уменьшены до 100 кОм для выходного напряжения 25 В
    Пределы уменьшены до 5 кОм для разрешения 0.01 Ом
    Общие данные
    Дисплей 3 1/2 цифры, жидкокристаллический, высокая контрастность, функция фоновой подсветки
    Тип батарей 8 NiMH аккумуляторных батарей типа АА (LR6)
    Диапазон рабочих температур от -15°С до +55°С / от 5°F до 131°Б
    Диапазон температур для хранения от -40°С до +70°С / от -40°F до 158°F
    Безопасность Прибор удовлетворяет требованиям стандарта EN61010-1 100 В CAT IV по изоляции между парами клемм
    Электромагнитная совместимость Соответствие стандарту IEC61326, включая изменение No. 1
    Габариты 203х148х78 мм
    Масса 1 кг

  • Комплект поставки DET4TCR2

    № Наименование DET4TCR2
    (базовая модификация)    		 DET4TCR2+clamps DET4TCR2+KIT Количество
    1. Измеритель сопротивления заземления DET4TCR2 • • • 1
    2. Клещи • • 1
    3. Professional ET Kit - набор аксессуаров для тестеров • 1
    4. Комплект кабелей и электродов • • • 1
    5. Кейс • • • 1
    6. Инструкция по эксплуатации • • • 1
    7. Методика поверки • • • 1
