КДЗ2, КДЗ 2

Приборы контроля состояния заземляющих устройств (ЗУ)

КДЗ-2 — комплекс измерительный для диагностики качества контуров заземления

Код товара: 26755
  • 35201-07

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      35201-07 до 20.06.2027

    Сертификаты

    Назначение комплекса измерительного для диагностики качества контуров заземления КДЗ-2:

    Комплекс предназначен для измерения напряжений и токов номинальной частотой 57 Гц, а также для измерения и расчета основных характеристик заземляющих устройств (ЗУ):

    • сопротивления металлосвязи оборудования с ЗУ;
    • удельного сопротивления грунта по методу ВЭЗ;
    • сопротивления растекания тока;
    • напряжения прикосновения;
    • распределения напряжения и тока по заземляющему устройству при имитации короткого замыкания.

    Область применения – ЗУ электроустановки до и выше 1 кВ.

    Особенности комплекса измерительного для диагностики качества контуров заземления КДЗ-2:

    Селективный вольтамперметр для контроля и диагностики заземляющих устройств КДЗ-2 представляет собой переносной прибор, собранный в диэлектрическом корпусе. Конструктивно КДЗ-2 состоит из двух печатных плат, помещенных в корпус из ударопрочного пластика. На верхней панели КДЗ-2 расположены жидкокристаллический индикатор, пленочная клавиатура, клавишный переключатель диапазонов тока, два движковых переключателя питания и подсветка шкалы. На одной из торцевых частей корпуса расположены входные гнезда подключения измеряемых напряжения и тока и переключатель режима входной цепи. На другой торцевой части расположены разъем для подключения RS-232, гнездо подключения сетевого адаптера для зарядки аккумуляторной батареи и предохранитель в цепи измерения тока. На нижней стороне панели корпуса имеется отсек, закрываемой крышкой, для размещения четырех аккумуляторов.

    КДЗ-2 выполнен по одноканальной схеме с коммутатором. Выход канала подключен к АЦП, имеющему в своем составе избирательный полосовой фильтр на частоту 57 Гц, режекторный фильтр на частоту 50 Гц и схемы масштабирования. Управление работой канала измерения, расчет параметров, хранение результатов и управление индикатором осуществляются встроенным микроконтроллером.

    Селективный вольтамперметр КДЗ-2 может быть подключен к персональному компьютеру через кабель RS-232 для передачи данных.

  • Технические характеристики комплекса измерительного для диагностики качества контуров заземления КДЗ-2:

    Параметр Значения
    Напряжение переменного тока частотой (57 ± 0,5) Гц (1,00 … 5,00) мВ
    (5,00 … 50,0) мВ
    (5,00 … 40,0) В
    (50,0 … 500) мВ
    500 мВ … 5,00 В
    Сила переменного тока частотой (57 ± 0,5) Гц (1,00 … 5,00) мА
    500 мА … 5 А
    (5,00 … 50,0) мА
    (50,0 … 500) мА
    Время одного измерения тока и напряжения, математической обработки данных и вывода на индикацию, сек., не более 10
    Входное сопротивление канала измерения напряжения, МОм, не менее 1
    Входное сопротивление канала измерения тока на пределе (1 … 50) мА, Ом, не более 5
    входное сопротивление канала измерения тока на пределе 50 мА...5 А, Ом, не более 0,05
    диапазон вычисляемых сопротивлений, выводимых на индикатор, Ом 0,1 …4∙104
    Габаритные размеры, мм 185х135х65
    Масса, кг 12,0

  • Комплект поставки КДЗ-2

    № Наименование Количество

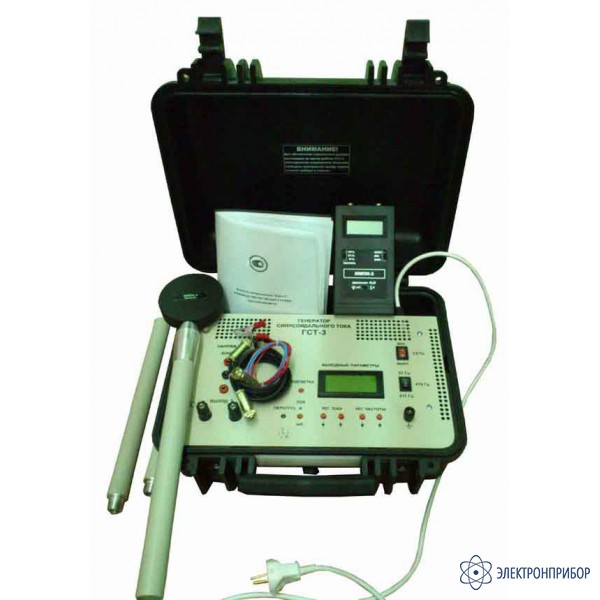

    1 Генератор для контроля и диагностики заземляющих устройств КДЗ-2.1.С 1
    2 Вольтамперметр селективный для контроля  и диагностики заземляющих устройств КДЗ-2 1
    3 Соединительные провода с наконечниками 5
    4 Кабель  связи  с  ПК  (RS-232 ) 1
    5 Сетевой адаптер для зарядки аккумуляторов 1
    6 Трассоискатель ПТ-4 1
    7 Клещи токоизмерительные для селективного регистратора ПТ-4 1
    8 Антенна 1
    9 Зажим контактный 2
    10 Провод-зажим 2
    11 Катушка с проводом ПВ3 1х2,5  50 м. 3
    12 Приборный кейс типа «Корсар» 1
    13 Сумка 1
    14 Руководство по эксплуатации 4
    15 Копия “Сертификата об утверждении типа средств измерений” 1
    16 Методика поверки селективного  вольтамперметра для контроля качества контуров заземления “КДЗ-2” 1
    17 Инструкция по обследованию ЗУ подстанции (ОРУ) 1
    18 Сборник извлечений из нормативных документов РФ “Заземляющие устройства” 1
    19 Методические указания по контролю состояния заземляющих устройств электроустановок 1
