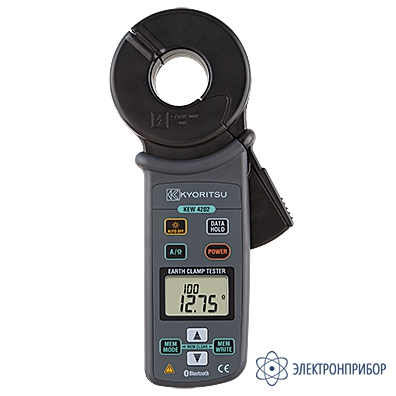

KEW 4202 — клещевой измеритель параметров сопротивления заземления

Код товара: 64100

  • Назначение клещевого измерителя параметров сопротивления заземления KEW 4202:

    KEW 4202 предназначен для измерения сопротивления заземления. С его помощью можно измерять сопротивление заземления зажав заземленные провода. Данный прибор также обладает функцией измерения переменного тока (АС) до 30 А (как и простые токоизмерительные клещи фирмы Kyoritsu).

    Особенности клещевого измерителя параметров сопротивления заземления KEW 4202:

    • сопротивление заземления от 0,05 до 1500 Ом может быть измерено без дополнительных всплесков заземления в системах с несколькими заземлениями;
    • среднеквадратичные значения утечки или фазного тока от 0,1 мА до 30,0 А предоставляют важную дополнительную информацию в сетях заземления;
    • функция фильтрации обеспечивает повышенную невосприимчивость к электрическим помехам, а отметка шума появляется в чрезмерно шумных средах.

    Полезные функции для устройств Android, использующих связь Bluetooth:

    • измерения в реальном времени могут быть переданы, показаны и сохранены на устройстве Android (до 100 измерений);
    • сохраненные данные включают измерения, местоположение, дату и время;
    • по GPS легко проверить на карте «Когда» и «Где» было выполнено измерение;
    • компаратор - функция на устройстве Android сообщает, когда измеренное значение ниже / выше предварительно установленного значения.

  • Технические характеристики клещевого измерителя параметров сопротивления заземления KEW 4202:

    Параметр Значение
    Сопротивление заземления (автоподстройка) 20,00 / 200,00 / 1500 Ом;
    ± 1,5% ± 0,05 Ом (0,00 - 20,99 Ом);
    ± 2% ± 0,5 Ом (16,0 - 99,9 Ом);
    ± 3% ± 2 Ом (100,0 - 209,9 Ом);
    ± 5% ± 5 Ом (160 - 399 Ом);
    ± 10% ± 10 Ом (400 - 599 Ом)
    Переменный ток (50 Гц / 60 Гц) (автоподстройка) Значения отображаются, но точность не гарантируется (600 - 1580 Ом);
    100,0 / 1000 мА / 10,00 / 30,0 А;
    ± 2% ± 0,7 мА (0,0 - 104,9 мА);
    ± 2% (80 мА - 31,5 А)
    Индикация работы Функция сопротивления заземления: подача постоянного напряжения;
    Обнаружение тока (частота: около 2400 Гц);
    Функция двойного интегрирования переменного тока: последовательное приближение.
    Индикация выхода за пределы диапазона "OL" отображается, когда входной сигнал превышает верхний предел диапазона измерения.
    Время отклика Приблизительно 7 секунд (сопротивление заземления);
    Приблизительно 2 секунды (переменный ток)
    Частота дискретизации Приблизительно 1 раз в секунду
    Связь с ПК Bluetooth вер. 2.1 + EDR, класс 2
    Потребление тока Приблизительно 50 мА (максимально 100 мА)
    Время измерения Приблизительно 5 часов (при использовании R6);
    Приблизительно 21 час (при использовании LR6)
    Авто-выключение Выключает питание примерно через 10 минут после последнего нажатия кнопки.
    Размер проводника Приблизительно Ø32 мм
    Применимые стандарты IEC 61010-1 CAT Ⅳ 300V;
    Степень загрязнения2 IEC 61010-2-032, IEC 61326 (EMC)
    Источник питания DC6V: R6 (марганцевые батареи размера AA) x 4 или LR6 (щелочные батареи размера AA) x 4
    Габаритные размеры 246 (Д) × 120 (Ш) × 54 (Г) мм
    Масса Приблизительно 780 г (включая батареи)

  • Комплект поставки KEW 4202

    № Наименование Количество
    1 Клещевой измеритель параметров сопротивления заземления KEW 4202 1
    2 Элементы питания LR6 4
    3 Резистор для проверки работоспособности 8304 1
    4 Футляр для переноски (жесткий) 9167 1
    5 Руководство по эксплуатации 1
