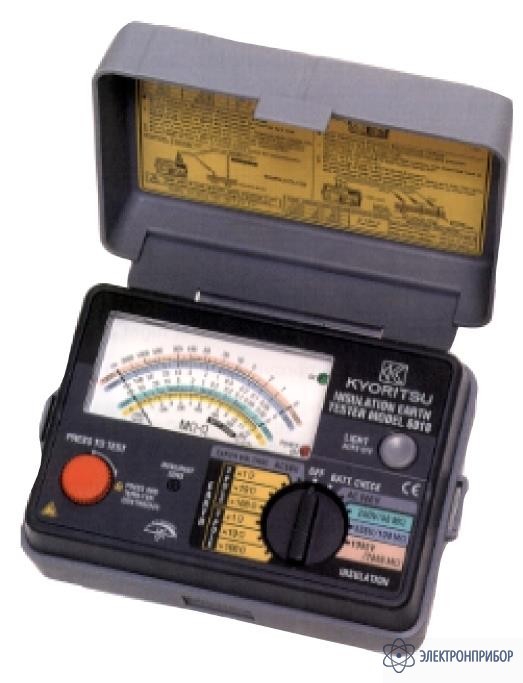

KEW 6018 — измеритель сопротивления заземления аналоговый

Код товара: 27121
  • 28000-10

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      28000-10 до 28.04.2020

    • Производитель

      Kyoritsu (KEW), Япония

    • Артикул

      6018

    Сертификаты

    Назначение измерителя сопротивления заземления KEW 6018:

    Модель KEW 6018 – универсальный тестер, предназначен для измерения сопротивления изоляции и сопротивления заземления при подаче напряжения малой величины, а также измерения переменного напряжения и напряжения заземления до 600 В.

    Основные режимы и диапазоны работы прибора:

    1. Измерение сопротивления изоляции:
      • Модель 6017: 125/250/500 (В);
      • Модель 6018: 250/500/1000 (В).
    2. Измерение сопротивления заземления: 12/120/1200 (Ом);
    3. Упрощенное измерение сопротивления: 12/120/1200 (Ом);
    4. Измерение переменного напряжения: 600 (В);
    5. Измерение напряжения (переменного) заземления: 60 (В).


         Когда при измерении сопротивления изоляции установлен диапазон 1000 В, предупреждение о высоком напряжении на щупах тестера осуществляется путем подачи звукового сигнала зуммера меняющегося тона (только для модели 6018).
         После измерений характеристик изоляции в измеряемой схеме накапливается автоматически возникающий заряд. Его разрядка может быть проверена индикацией тестера.
         Тестер имеет подсветку шкалы для облегчения работы в условиях плохой видимости.
         Тестер имеет легко читаемые цветные шкалы, цвет которых соответствует цвету позиции функционального переключателя.
         При измерении сопротивлений изоляции и заземления, напряжения заземления или при проверке батарей, индикатор включения питания ("POWER-ON") горит красным цветом, тем самым предупреждая пользователя, о наличии высокого напряжения между измерительными щупами. В режиме измерения сопротивления заземления лампа "ОК" загорается зеленым цветом при готовности прибора к измерениям.
         Измерительные щупы снабжены переключателем дистанционного управления и съемными наконечниками (пробниками). Для облегчения работы на открытой местности может использоваться одна пара щупов, как для измерений сопротивления изоляции, так и для упрощенных измерений сопротивления заземления.
         Для обеспечения безопасности работы с прибором предусмотрена выдвижная крышка, исключающая неправильное подключение измерительных щупов к разъемам на задней стенке.
         Корпус прибора сделан из удара стойкого эластомера.
         Поставляемые по отдельному заказу (опционально) катушки с удлинительными проводами и дополнительные стержни заземления необходимы при прецизионных измерениях сопротивления заземления.
         Наплечный ремень позволяет освободить руки для более эффективной и безопасной работы на открытой местности.

  • Технические характеристики измерителя сопротивления заземления KEW 6018:

    Стандарты, которым отвечает прибор

    МЭК 61557-2: Insulation Tester (Приборы измерения параметров изоляции);
    МЭК 61557-5: Earth Resistance Tester (Приборы измерения сопротивления заземления);
    МЭК 61010-1 категория по перенапряжению САТ.Ш 600 В, степень загрязнения 2.

    Диапазоны измерений сопротивления изоляции и предел основной относительной погрешности.

    Параметр Значение
    Наименование параметра 1000 В/2000 МОм 500 В/100 МОм 250 В/50 МОм 125 В/20 МОм
    Номинальное напряжение 1000 В 500 В 250 В 125 В
    Диапазон измерений 0-2000 MОм 0-100 МОм 0-50 МОм 0-20 МОм
    Значение середины шкалы 50 MОм 2 MОм 1 МОм 0.5 МОм
    Постоянное напряжение при разомкнутой цепи 1000 В +20 % - 0 % 500 В +20 % - 0 % 250 В +20 % - 0 % 125 В +20 % - 0 %
    Ток короткого замыкания Не более 1-1,6 мA (постоянного тока)
    (Напряжение не более 500 мВ)
    Номинальный ток измерений при 1 MОм при 0,5 МОм при 0,25 МОм при 0,125 МОм
    Не более 1-1,2 мA (постоянного тока)
    (Напряжение не более 500 мВ)
    Предел допускаемой основной погрешности измерений в первой половине диапазона шкалы 2-1000 МОм 0,1-50 MОм 0,05-20 МОм 0,02-10 МОм
    ± 5% указанного значения
    Предел допускаемой основной погрешности измерений во второй половине диапазона шкалы Остальные диапазоны, кроме вышеупомянутых 0 и ∞
    ± 10% указанного значения
    Предел допускаемой основной погрешности измерений при 0 и ∞ 0,7 % от длины шкалы

    Диапазоны измерений сопротивления заземления и предел. допускаемой основной погрешности

    Параметр Значение
    Наименование параметра ×1 Ом ×10 Ом ×100 Ом
    Предел допускаемой основной погрешности измерений в первой половине диапазона шкалы 3-12 Ом 30-120 Ом 300-1200 Ом
    ± 1,5 % от максимального значения шкалы
    Предел допускаемой основной погрешности измерений во второй половине диапазона шкалы 0-З Ом 0-30 Ом 0-300 Ом
    ± 3 % от максимального значения шкалы
    Выходной ток 2.5 мА (переменный ток) максимум, 820 ±10 Гц
    Предел допускаемой основной погрешности измерений ± 3% от максимального значения шкалы (Сопротивление заземления в пределах 10 кОм при использовании дополнительных штырей заземления)

    Диапазоны измерений сопротивления заземления и предел допускаемой основной погрешности

    Упрощенные измерения

    Параметр Значение
    Наименование параметра ×1 Ом ×10 Ом ×100 Ом
    Диапазон измерений 0-12 Ом 0-120 Ом 0-1200 Ом
    Выходной ток 2,5 мА (переменный ток) максимум, 820 ±10 Гц
    Предел допускаемой основной погрешности измерений ± 3 % от максимального значения шкалы (С учетом вычитания значения сопротивления щупов)

    Диапазоны измерений переменного напряжения и допускаемой основной погрешности

    Упрощенные измерения

    Параметр Значение
    Наименование параметра Переменное напряжение 600 В Напряжение (переменное) заземления: 60 В
    Диапазон измерений 0-600 В* 0-60 В
    Частота 50/60 Гц
    Предел допускаемой основной погрешности измерений ± 3 % от максимального значения шкалы

    Входной импеданс (полное сопротивление)

    Наименование параметра Входной импеданс
    Переменное напряжение: 600 В 2,8 МОм
    Напряжение (переменное) заземления: 60 В 135 кОм

    Время работы элементов питания

    Число измерений за время работы прибора от элементов питания (5 секунд – измерение / 25 секунд – пауза между измерениями):

    Наименование параметра Тестовое сопротивление Число измерений
    Сопротивление изоляции 1000 В 1 MОм Более 1000
    500 В 0,5 МОм Более 2000
    250 В 0,25 MОм Более 3000
    125 В 0,125 МОм Более 3500
    Земля (3 Полюса) ×100 Ом 1200 Ом Более 3000
    Земля (2 Полюса) Более 4000

    Основные технические характеристики измерителя сопротивления заземления KEW 6018:

    Параметр Значение
    Рабочая температура от 0 °C до +40 °C, 80 % или меньше, без образования конденсата
    Температура хранения от -10 °C до +50 °C, 75 % или меньше, без образования конденсата
    Время отклика (срабатывания) Режим измерения сопротивления изоляции – в пределах 3 секунд; Режим измерения сопротивления заземления – в пределах 4 секунд; (Измерение сопротивления изоляции на емкостной загрузке может привести к более длительному времени отклика.)
    Влияние температуры При изменении температуры от 20 °С к 0 °С или к 40 °С, показания прибора могут изменяться не более чем на 5% (для первой половины диапазона шкалы).
    Переменная составляющая при измерении напряжения на зажимах щупов (Режим измерения сопротивления изоляции) Влияние емкостных элементов (5мкФ) объекта измерения проявляется в пределах 10 % от указанного значения, включая флуктуации.
    Влияние добавочного сопротивления заземления (режим измерения сопротивления заземления) В пределах 5 %, при флуктуациях от 0 до 5 кОм.
    Влияние напряжения заземления (Режим измерения сопротивления заземления) В пределах 5 % при напряжении заземления от 0 до 5 В; в пределах 10 % при напряжении заземления от 0 до 10 В (50/60 Гц). При возникновении напряжения заземления с частотой отличной от 50/60 Гц, показания прибора могут отличаться на большую величину.
    Элементы питания 8 батарей (1,5 В) типа R6P, АА или эквивалентные
    Максимальная потребляемая мощность 3,5 ВА.
    Сопротивление изоляции 100 МОм и более между внутренней схемой прибора и корпусом при измерении на постоянном напряжении 1000 В.
    Предельное напряжение 5550 В переменного напряжения (50/60 Гц) в течение 1 минуты между внутренней схемой прибора и корпусом.
    Габаритные размеры 183x130x100 мм
    Вес 1 кг

  • Комплект поставки KEW 6018

    Наименование Количество
    Измеритель сопротивления заземления аналоговый KEW 6018 1
    Безопасный зажим типа “Крокодил” (Модель 7102) 1
    Плоский пробник типа “Blade” (Модель 7101) 1
    Футляр для измерительных щупов (Модель 9092) 1
    Дополнительный пробник (Модель 8017) 1
    Элементы питания: 8 батарей типа R6P (1,5 В) 1
    Наплечный ремень 1
    Руководство по эксплуатации 1
    Комплект измерительных щупов с дистанционным переключателем (Модель 7103) 1

    Дополнительная комплектация KEW 6018:

    (Поставляется по отдельному заказу)

    Наименование
    Дополнительные стержни заземления (Модель 8032)
    Измерительные щупы сопротивления заземления (Модель 7095)
    Катушки с удлинительными проводами (Модель 8200)
    Комплект измерительных щупов для прецизионных измерений сопротивления заземления (Модель 7100)
    Остроконечный пробник типа “Pickel” (Модель 8016)
    Переносной футляр для катушек со шнурами (Модель 9091)
