Атлант-32 — многоканальный синхронный регистратор и анализатор вибросигналов (виброанализатор)
Код товара: 23444-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
66764-17 до 27.02.2027
-
Производитель
Назначение анализатора Атлант-32:

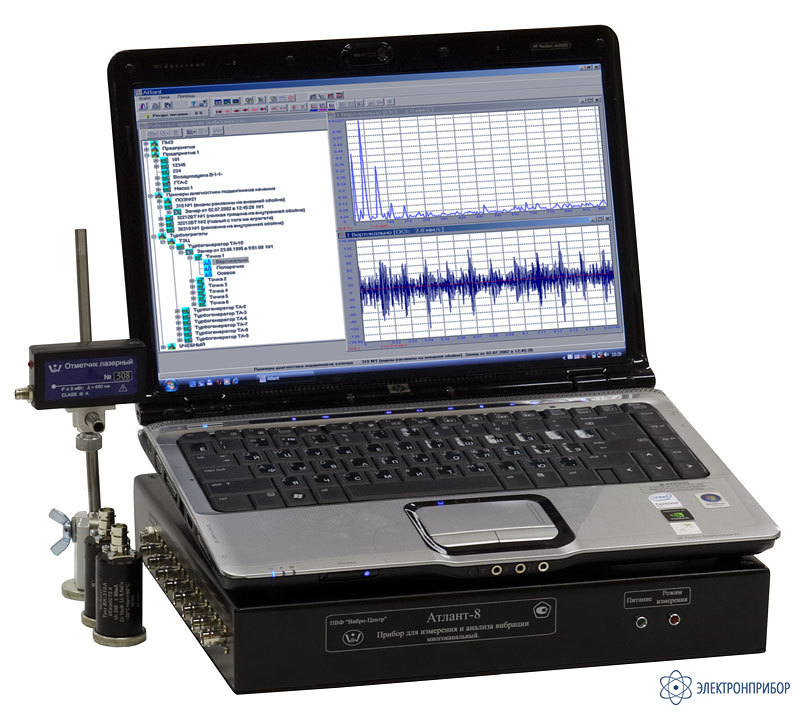

Многоканальный синхронный регистратор-анализатор вибросигналов Атлант-32 является современным прибором, предназначенным для решения наиболее сложных задач в вибрационной диагностике состояния оборудования. Основу виброанализатора Атлант составляет переносный компьютер типа "ноутбук", в котором объединены функции регистрации сигналов, обработки, хранения. Функции первичной обработки вибросигналов, фильтрации и синхронного цифрового преобразования реализуются во внешнем блоке. К этому блоку подключаются вибродатчики и отметчик фазы, используемый при балансировке. Применение компьютера для обработки сигналов снимает практически все ограничения, свойственные обычным переносным приборам виброконтроля. Это - малое количество входных каналов, низкое быстродействие, ограниченный объем памяти. Возможность проведения непрерывной регистрации сигналов в течение десятков секунд или минут позволяет использовать такие приборы для регистрации переходных процессов в оборудовании, для контроля вибрационных процессов в тихоходных механизмах и т. д.
-
-
Технические параметры анализатора Атлант-32:
Параметр Значения Количество каналов регистрации аналоговых сигналов 32 Частота опроса каналов при регистрации сигналов, Гц 5 - 20000 Частотный диапазон поставляемых вибродатчиков, Гц 5 - 5000 Длительность временных выборок сигналов 0,01 сек - 30 мин Частотное разрешение получаемых спектров, линий 100 - 3200 Время работы от внутренних источников питания, час 2,5 - 4,0 Вес прибора в упаковке без датчиков, кг 10 Прибор Атлант-32 выпускается только в общепромышленном исполнении. Недопустимо использование прибора во взрывоопасных помещениях.
Вибропреобразователи ВК-310 являются покупными изделиями с маркировкой взрывозащиты 1ExibIIAT4.
В состав прибора Атлант входит набор программ вибрационной диагностики. При помощи программного обеспечения Атлант можно анализировать временные формы и спектры вибросигналов, вейвлет - преобразования сигналов. Большую пользу при диагностике могут принести имеющиеся программные средства пространственной визуализации многомерных колебаний.
Для удобства работы в состав ПО включены уже готовые вибродиагностические системы:
- Автоматизированная система диагностики технического состояния и поиска дефектов вращающегося оборудования по спектрам вибросигналов;
- Язык написания диагностических правил, при помощи которого пользователь может использовать все свои диагностические наработки;
- Система ранней диагностики дефектов состояния и монтажа подшипников качения по спектрам огибающей вибросигнала;
- Проведения балансировки и успокоения роторов в собственных подшипниках - до 14 плоскостей коррекции и 42 точек контроля.
Обновление программы производится в течение всего срока жизни прибора по E-Mail или на CD-ROM пользователя.
-
Комплект поставки Атлант-32
№ Наименование Количество 1. Компьютер переносной 1 2. Синхронный регистратор сигналов 1 3. Кейс или сумка для переноски компьютера и синхронного регистратора 1 4. Кабели для соединения компьютера с синхронным регистратором сигналов (USB) 1 5. Вибродатчики ВК-310А 8 6. Кабели соединительные к вибродатчикам 9 7. Отметчик лазерный 1 8. Стойка под лазерный отметчик 1 9. Лента для лазерного отметчика (1 м) 1 10. Диск с ПО 1 11. Инструкция по эксплуатации (Руководство Пользователя) 1 12. Технический паспорт на вибродатчики 8 13. Паспорт на прибор 1 14. Протокол калибровки 1 15. Лист комплектации 1
