Приборы измерения вибрации вращающегося оборудования

Fluke 805 FC/805ES — комплект виброметра с датчиком вибрации 805ES

Код товара: 47882
  • 54977-13

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      54977-13 до 21.08.2024

    • Производитель

      Fluke Industrial, США

    • Артикул

      4918373

    Сертификаты

    Описание комплекта Fluke 805 FC/805ES:

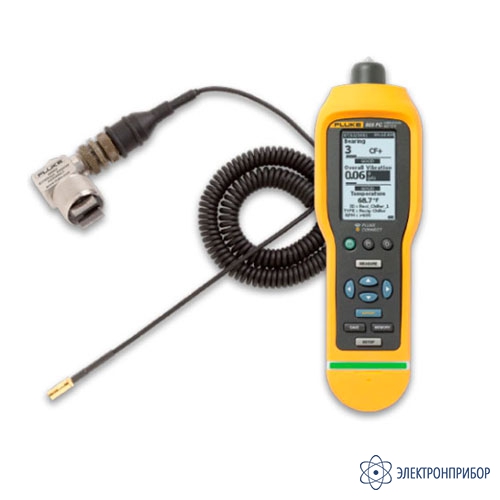

    Комплект Fluke 805 FC/805ES состоит из виброметра Fluke 805 FC и внешннго датчика вибрации Fluke 805ES.

    Назначение виброметра Fluke 805 FC:

    Новый Fluke 805 FC — самое надежное устройство для определения уровня вибрации для цеховых бригад по поиску и устранению механических неисправностей, которым требуются надежные результаты регулярно проводимых измерений общего уровня вибрации и состояния подшипников.

    Виброметр поддерживает систему Fluke Connect (аббревиатура FC в составе их названия), которая служит для беспроводной передачи и отображения результатов измерений на экране смартфона или планшета, но может быть недоступна в некоторых регионах.

    Особенности виброметра Fluke 805 FC:

    • Инновационная конструкция датчика и сводит к минимуму разброс измерений, вызванный углом наклона прибора и силой нажатия;
    • Последовательное качество данных как в нижнем, так и в верхнем диапазонах измерений;
    • Четырехуровневая шкала позволяет оценить степень серьезности проблемы для общего уровня вибрации и состояния подшипников;
    • Возможность экспорта данных через USB;
    • Анализ трендов в Microsoft® Excel с использованием встроенных шаблонов;
    • Измерение общего уровня вибрации (от 10 до 1000 Гц) в единицах ускорения, скорости и смещения для широкого диапазона оборудования;
    • Функция Crest Factor+ обеспечивает надежную оценку состояния подшипников с использованием прямых измерений с наконечника датчика в диапазоне от 4 000 до 20 000 Гц;
    • Цветные индикаторы (зеленый, красный) и комментарии на экране указывают, какое нажатие требуется для измерения;
    • Измерение температуры при помощи ИК-датчика увеличивает возможности диагностики;
    • Встроенная память может хранить до 3 500 измерений;
    • Аудиовыход для непосредственного прослушивания шумов подшипников;
    • Поддержка внешнего акселерометра для труднодоступных мест;
    • Подсветка для измерения в местах с недостаточной освещенностью;
    • Большой экран высокого разрешения для облегчения использования и просмотра результатов.

    С помощью виброметра Fluke 805 FC вы сможете проверять работу следующих видов оборудования:

    • Чиллеры (охлаждение);
    • Вентиляторы;
    • Приводы башен охлаждения;
    • Центробежные насосы;
    • Насосы прямого вытеснения;
    • Воздушные компрессоры;
    • Воздуходувки;
    • Типичные редукторы (с подшипниками качения);
    • Оборудование станков (моторы, редукторы, шпиндели).

    Назначение внешнего датчика вибраци Fluke 805ES:

    Fluke 805ES — это внешний датчик вибрации, который идеально подходит для ситуаций, когда использование наконечника встроенного датчика вибрации виброметра Fluke 805 представляется сложным или непрактичным. Fluke 805ES позволяет выполнять измерения в стесненных или труднодоступных местах, за машинными ограждениями или корпусами, или в недоступных местах, где применение достаточного ручного давления к виброметру Fluke 805 представляется трудноосуществимым.

    Особенности внешнего датчика вибраци Fluke 805ES:

    • Благодаря низкопрофильному корпусу с возможностью поворота на 90 градусов датчик может проникать в труднодоступные места;
    • Прочный, спиральный шнур сводит к минимуму провисания, сохраняя при этом возможность растягиваться до 7 футов при необходимости;
    • Мощное U-образное магнитное крепление обеспечивает прочное соединение с плоской или изогнутой поверхностью измерения;
    • Прочный, герметичный кабельный разъем с защитой от натяжения уменьшает износ кабеля;
    • Съемный магнит датчика позволяет осуществлять непосредственное крепление к монтажной площадке датчика или к резьбовому отверстию на оборудовании;
    • Непосредственное подключение к разъему SMB виброметра Fluke 805, расположенному на опорной стороне измерительного прибора.

  • Технические характеристики виброметра Fluke 805 FC:

    Параметр Значение
    Виброметр
    Диапазон низких частот (итоговые измерения) 10 Гц – 1000 Гц
    Диапазон высоких частот (измерение CF+) 4 000 Гц – 20 000 Гц
    Уровни критичности Хорошее, Удовлетворительное, Неудовлетворительное, Недопустимое
    Предел по вибрации Пик (максимальная амплитуда) 50 g (Пик-пик (размах) 100 g)
    Аналого-цифровой преобразователь 16-разрядный
    Отношение сигнал/шум 80 дБ
    Частота дискретизации:
    - Низкая частота
    - Высокая частота
    20 000 Гц
    80 000 Гц
    Резервное питание часов реального времени Миниатюрный элемент питания
    Датчик
    Чувствительность 100 мВ/g ± 10 %
    Диапазон измерений 0,01–50 g
    Диапазон низких частот (итоговые измерения) 10 Гц – 1000 Гц
    Диапазон высоких частот 4 000 Гц – 20 000 Гц
    Разрешение 0,01 г
    Точность При 100 Гц ± 5 % измеренного значения
    Единицы измерения амплитуд
    Ускорение g, м/с²
    Скорость потока воздуха дюймов/с, мм/с
    Смещение миллидюймы, миллиметры
    Инфракрасный термометр (измерение температуры)
    Диапазон от -20 °C до 200 °C (от -4 °F до 392 °F)
    Точность ±2 °C (4 °F)
    Фокусное расстояние ~3,8 см (1,5"), фиксированное
    Внешний датчик
    (Компания Fluke поддерживает использование внешних датчиков, но не предоставляет их)
    Диапазон частот 10 Гц – 1000 Гц
    Напряжение смещения (относительно источника питания) 20 - 22 В постоянного тока
    Ток смещения (относительно источника питания) не более 5 мА
    Прошивка
    Внешние интерфейсы связь по USB 2.0 (полная скорость)
    Объем хранилища данных База данных на встроенной флэш-памяти
    Обновление через USB
    Память До 3500 измерений
    Излучение
    Электростатический разряд: импульс Стандарт EN 61000-4-2
    Электромагнитные помехи Стандарт EN 61000-4-3
    RE Стандарт CISPR 11, Класс A
    Условия эксплуатации
    Рабочая температура от -20 °C до 50 °C (от -4 °F до 122 °F)
    Температура хранения от -30 °C до 80 °C (от -22 °F до 176 °F)
    Допустимая влажность при работе от 10 % до 95 % (относительная),
    без конденсации
    Высота работы/хранения до 3 048 м над уровнем моря
    Степень защиты IP54
    Предел по вибрации Пиковое значение 500 g
    Ударопрочность 1 м
    Общие характеристики
    Тип батареи Щелочная или литий-ионная 2 В пост.тока AA (2)
    Время автономной работы Восемь часов
    Размер (Д x Ш x В) 24,1 x 7,1 x 5,8 см
    Вес 0,40 кг
    Разъемы USB Mini-B 7-pin, гнездо стерео аудиовыхода (штепсель аудио 3,5¬мм), гнездо для внешнего датчика (разъем SMB)

    Технические характеристики внешнего датчика вибраци Fluke 805ES:

    Параметр Значение
    Диапазон измерений 7 g пиковое (68,7 м/с2 пиковое)
    Диапазон частот От 0 до 6000 циклов в минуту (от 0 до 100 Гц)
    Реле 3 А с перекидными контактами 480 В переменного тока
    Реле (Контакты) (DPDT) Нормально разомкнутый / замкнутый
    Чувствительный элемент Магнит
    Материал корпуса Алюминиевый сплав
    Электрический разъем Винтовые клеммы
    Размер провода винтовой клеммы 24-14 AWG (0,2 - 2,5 мм2)
    Кабельный ввод 3/4-14 NPT
    Размер монтажного отверстия 0,25 дюйма (6,4 мм)
    Геометрия датчика Инерционный элемент
    Диапазон температур (рабочая) От -25 до 60°C
    Класс защиты корпуса IP66
    Габариты (ширина x высота x глубина) 110,5 мм x 83,8 мм x 110,5 мм
    Масса 1,134 кг

  • Комплект поставки Fluke 805 FC/805ES

    № Наименование Количество
    1. Виброметр Fluke 805 FC 1
    2. Внешний датчик вибрации Fluke 805ES 1
