Приборы измерения вибрации вращающегося оборудования

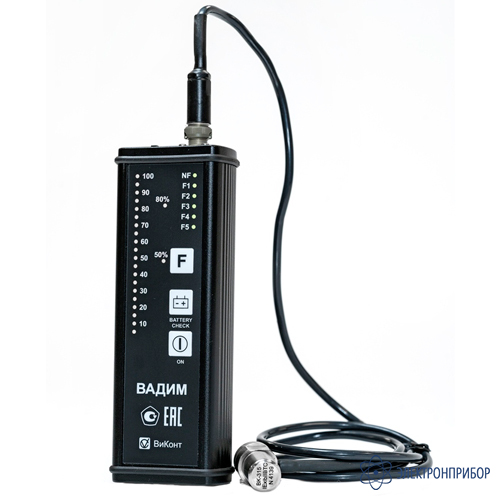

ВАДИМ — виброметр диагностический

Код товара: 79625

    • Гарантия

      1 год

    Особенности виброметра диагностического ВАДИМ:

    • прибор ВАДИМ применяется для виброакустической диагностики межвальных, межроторных и других подшипников на авиационных двигателях, газотурбинных установках;
    • имеет прочный герметичный металлический корпус из алюминиевого сплава;
    • моющаяся передняя панель позволяет легко удалить масло и загрязнения;
    • расширенный диапазон рабочих температур как датчика, так и вторичного блока;
    • питание от аккумуляторов, зарядное устройство входит в комплект поставки;
    • предусмотрен выход для головных телефонов.

  • Технические характеристики виброметра диагностического ВАДИМ:

    Параметр Значение
    Диапазоны измерений в СКЗ виброускорения от 0,05 до 1,0 м/с2 в положении переключателя пределов измерений "1:1"
    от 0,5 до 10,0 м/с2 в положении переключателя пределов измерений "1:10"
    Нормированные диапазоны измерений от 0,25 до 1,0 м/с2 в положении переключателя пределов измерений "1:1"
    от 0,5 до 10,0 м/с2 в положении переключателя пределов измерений "1:10"
    Уровни срабатывания сигнализации (в режиме "NF") уровень "50" – на пределе "0,05÷1 м/с2" составляет 0,35 м/с2 ±5 % (в СКЗ);
    на пределе "0,5÷10 м/с2" составляет 3,5 м/с2 ±5% (в СКЗ).
    уровень "80" – на пределе "0,05÷1 м/с2" составляет 0,57 м/с2 ±5 % (в СКЗ);
    на пределе "0,5÷10 м/с2" составляет 5,7 м/с2 ±5% (в СКЗ)
    Выходной сигнал прибора индицируeтся на линейке из 20 единичных светодиодных индикаторов с дискретностью отсчета 5 % от конечного значения диапазона измерения прибора
    Встроенные переключаемые фильтры нижних (ФНЧ) и верхних (ФВЧ) частот с частотами среза, отсчитываемыми по спаду АЧХ до уровня 0,9 Fн Fв
    F1 10 ± 1 500 ± 50
    F2 100 ± 10 500 ± 50
    F3 100 ± 10 800 ± 80
    F4 150 ± 15 1500 ± 150
    Затухание каждого фильтра "F1"÷"F4" на среднегеометрических частотах относительно режима без фильтров "NF" должно быть не более 5%, а для фильтра F5 – не более 20 %
    Крутизна спада АЧХ измерительного тракта за полосой пропускания, отсчитываемая от уровня 0,9 не менее 18 дБ/октаву в области нижних и верхних частот
    Встроенный полосовой фильтр "F5" с частотами среза Fн = 450 ±45 Гц и Fв = 750 ± 75 Гц по уровню 0,7 относительно уровня на среднегеометрической частоте и спад АЧХ за пределами полосы пропускания не менее 18 дБ/октаву
    Диапазон рабочих частот прибора в режиме «NF» (без фильтров) от 10 до 2000 Гц
    неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне (20 ÷ 1500) Гц не более ± 1дБ, спад АЧХ на частотах (10÷2000) Гц не более –3 дБ
    Пределы основной приведенной погрешности прибора на базовой частоте 160 Гц в режиме "NF" в нормированном диапазоне измерений не более ± 5 %
    Пределы дополнительной погрешности прибора, вызванные воздействием повышенной влажности воздуха до (95±3) % при температуре +35 °С не более 3 %
    Пределы дополнительной температурной погрешности прибора при работе вибропреобразователя в диапазоне температур (-40 ÷ +50) °С, а блока измерения и индикации (-30 ÷ +50) °С не более ± 3 %
    Пределы дополнительной погрешности измерения СКЗ сложногармонического сигнала с коэффициентом амплитуды "3" (отношение амплитудного значения к СКЗ) не более 3 % от диапазона измерений
    Относительный коэффициент поперечного преобразования вибропреобразователя не более 10 %
    Питание прибора от пяти аккумуляторов типоразмера "АА" напряжением (6 ±0,5) В
    Выходное напряжение на головные телефоны не менее 150 мВ при показаниях индикатора 100 %
    Время работы прибора до автоматического выключения не менее 3 мин
    Время готовности прибора после включения напряжения питания не более 15 с
    Нестабильность показаний прибора за время 0,5 ч не более 1,5 %
    Габаритные размеры блока измерения и индикации 170 × 60 × 35 мм
    вибропреобразователя ВК-315 ∅ 20 мм, высота 30 мм
    Общая масса прибора с защитным чехлом не более 0,5 кг
    Масса блока измерения и индикации не более 0,4 кг
    Масса вибропреобразователя ВК-315 с проводом длиной 1,2 м не более 0,07 кг
    Вибропреобразователь герметичен да
    Влияние магнитного поля напряженностью 400 А/м частотой 50 Гц на прибор не более 0,05 м·c-2
    Прибор в транспортной таре выдерживает без повреждений нагрузки воздействие температуры от (-50±3)°С до (+50±3)°С
    воздействие относительной влажности до (95±3) % при температуре 35°С
    атмосферного давления окружающей среды (1,5⋅104 ÷ 10,7⋅104 ) Па
    воздействие транспортной тряски с ускорением до 30 м/с2 при частоте ударов от 80 до 120 в мин. или 15000 ударов в течение двух часов (ГОСТ 22261-82)
    Срок службы прибора не менее 10 лет
    Средняя наработка на отказ не менее 10 000 ч при доверительной вероятности 0,9
    Рабочий диапазон температур прибора для блока измерения и индикации от -30 до +50°С
    для вибропреобразователя от - 40 до +50 °С
    Изменение выходного сигнала при изменении напряжения питания в пределах от 4,5 в до 6,5 В должно быть не более ± 1 %
    Уровень собственных шумов прибора должен быть не более 5% от верхнего предела диапазона измерений 0,05÷1,0 м/с2

  • Комплект поставки ВАДИМ
