Vibro Vision — переносный виброметр

Код товара: 23435
  • 53950-13
    Переносный виброметр Vibro Vision Переносный виброметр Vibro Vision
    Является модификацией Vibro Vision

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      53950-13 до 17.05.2028

    • Производитель

      Вибро-Центр, Россия

    Сертификаты

    Назначение виброметра Vibro Vision:

    Малогабаритный виброметр Vibro Vision предназначен для контроля уровня вибрации и экспресс-диагностики дефектов вращающегося оборудования. Позволяет измерять общий уровень вибрации (СКЗ, пик, размах), оперативно диагностировать состояние подшипников качения.

    Описание виброметра Vibro Vision (для применения в условиях опасных производств):

    Виброметр Vibro Vision регистрирует сигналы в размерности виброускорения, виброскорости, виброперемещения при помощи встроенного или внешнего датчика. В режиме измерения с помощью встроенного вибродатчика виброметр наиболее удобен для простых и оперативных измерений. При использовании внешнего датчика, устанавливаемого на контролируемом оборудовании при помощи магнита или с использованием щупа, можно проводить более сложные измерения.

    Дополнительными функциями прибора Vibro Vision являются определение состояния подшипников качения на основе расчета эксцесса виброускорения и простейший анализатор вибросигналов. Прибор позволяет оценивать форму вибросигнала (256 отсчетов) и анализировать спектр вибросигнала (100 линий). Это позволяет "на месте" диагностировать некоторые дефекты, например, небаланс, расцентровка. Эти функции позволяет диагностировать этим простым и дешевым прибором наиболее часто встречающиеся дефекты вращающегося оборудования.

    Вся информация в приборе показывается на графическом экране расширенного температурного диапазона, предусмотрена его подсветка. Пример изображения на экране в режиме регистрации виброускорения показан на рисунке.

    Прибор может эксплуатироваться при температуре окружающего воздуха от минус 20 до плюс 50 градусов и относительной влажности воздуха до 98%, без конденсации влаги.

    Vibro Vision питается от двух встроенных аккумуляторов размера АА, допускается работа от двух батарей аналогичного размера.

    Версия прибора для применения в условиях опасных производств: Vibro Vision для применения в условиях опасных производств в комплекте с датчиком вибрации "ДВ-2" с маркировкой взрывозащиты 0ExiaIIBT3 X. Сертификат соответствия № ТС RU C-RU.МЕ92.В00336 Серия RU № 0124916.

    Специальные режимы работы виброметра Vibro Vision:

    Диагностика подшипников качения. Данная функция прибора позволяет оценить состояние подшипника качения на основе контроля СКЗ виброскорости и эксцесса виброускорения. Эксцесс - мера соотношения ударных, непериодических составляющих в вибросигнале к стационарным, периодическим составляющим. (Упрощенно, это отношение ударов от дефектов подшипника к среднему уровню вибрации). Этот параметр характеризует развивающиеся дефекты. Чем больше величина эксцесса, тем сильнее в подшипнике удары, сопровождающие обкатывание телами качения подшипника локальные дефекты, трещины, сколы. Величина эксцесса возрастает при наличии значительных дефектов подшипника и отсутствии смазки.

    Анализ формы и спектра вибросигнала. Эта функция позволяет выявить часто встречающиеся дефекты во вращающемся оборудовании. На копии экрана слева показана форма вибросигнала, соответствующая наличию задеваний ротора электродвигателя о статор.

    Пример экрана прибора со спектром соответствует наличию небаланса в электродвигателе с частотой вращения 3000 об/мин. Вся энергия вибросигнала сосредоточена на оборотной частоте вращения ротора электродвигателя, равной 50 Гц. Для примера, при наличии в агрегате расцентровки в спектре была бы более значительной гармоника с частотой 100 Гц.

  • Технические характеристики виброметра Vibro Vision:

    Параметр Значения
    Расчетные параметры вибросигнала пик, СКЗ, размах
    Диапазон измерения виброускорения, м/сек2 0,5 - 70
    Диапазон измерения виброскорости, мм/с 0,5 - 100
    Диапазон измерения виброперемещения, мкм 15 - 500
    Время автономной работы, без подсветки экрана 20 часов
    Габаритные размеры прибора, мм 140 x 65 x 23
    Вес прибора в упаковке, кг 0,2

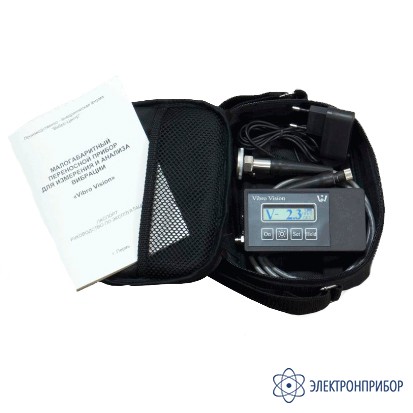

  • Комплект поставки Vibro Vision

    № Наименование Количество
    1 Анализатор вибрации Vibro Vision 1
    2 Датчик вибрации 1
    3 Щуп 1
    4 Магнит 1
    5 Зарядное устройство 1
    6 Сумка для переноски анализатора 1
    7 Руководство по эксплуатации 1
    8 Паспорт 1
    9 Методика поверки 1
