ВК316ОС, ВК 316 ОС

Приборы измерения вибрации вращающегося оборудования

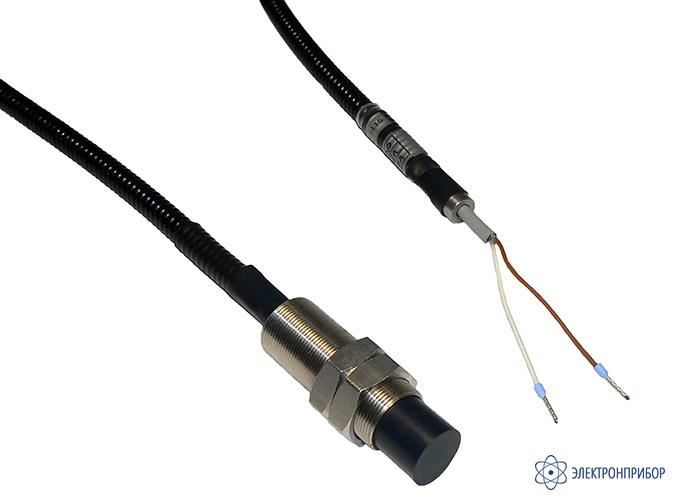

ВК-316ОС — преобразователь величины относительного осевого сдвига вала

Код товара: 79638
  • 56322-14

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      56322-14 до 12.10.2028

    Описание преобразователя величины относительного осевого сдвига вала ВК-316ОС:

    Вихретоковый преобразователь перемещений. Предназначен для преобразования величины относительного осевого сдвига вала в унифицированный сигнал постоянного тока. Преобразователь подключается по двухпроводной схеме (токовая петля) и на его выходе формируется унифицированный токовый сигнал диапазона 4...20 мА Унифицированный токовый сигнал обладает высокой помехозащищенностью и, кроме того, позволяет контролировать целостность линии связи.

  • Технические характеристики преобразователя величины относительного осевого сдвига вала ВК-316ОС:

    Параметр Значение
    Номинальный установочный зазор от торца первичного преобразователя до вала, принимаемый за начало отсчета, мм 3,0 ± 0,1
    Диапазон измерения осевого сдвига относительно установочного зазора, мм ± 2
    Диапазон изменения выходного сигнала в рабочем диапазоне измерения осевого сдвига, мА 12 ± 8
    Величина выходного сигнала при начальной установке (установочный зазор), мА 12 ± 1,6
    Основная погрешность измерения относительного осевого сдвига при номинальном установочном зазоре не более, мм ± 0,3
    Крутизна характеристик преобразования: для выхода постоянного напряжения, мА/мм 4,0
    Напряжение питания, В 12…27
    Ток потребления, не более, мА 24
    Максимальное сопротивление нагрузки (не более), Ом 500
    Рабочий диапазон температур окружающей среды, °С от -40 до +85
    Степень защиты от проникновения твердых тел и воды IP67
    Габаритные размеры, не более, мм М20х1, L=85
    Масса, не более, кг 0,1

  • Комплект поставки ВК-316ОС

    № Наименование Количество
    1 Преобразователь величины относительного осевого сдвига вала ВК-316ОС 1
    2 Гайка контровочная 2
    3 Паспорт 1
    4 Руководство по эксплуатации 1

    Дополнительная комплектация ВК-316ОС:

    (Поставляется за отдельную плату)

    № Наименование
    1 Крепежное приспособление
