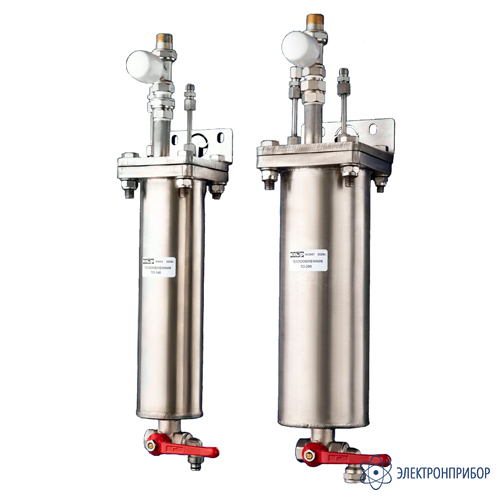

ТО-145 — теплообменник

Код товара: 50357

  • Назначение теплообменника ТО-145:

    Теплообменник ТО-145 применяется в технологических процессах атомных, тепловых и электрических станций, котельных и других объектов для охлаждения пробы, подаваемой на приборы автоматического и ручного химического контроля.

    Описание теплообменника ТО-145:

    Легкоочищаемая разборная конструкция.

    Применяются материалы с высокими механическими свойствами: змеевик выполнен из стали 316 SS, корпус из стали 304 (или 12Х18Н10Т).

    Оборудован обжимными фитингами для подсоединения линий пробы без сварки.

    Снабжен специальным трехходовым шаровым вентилем для подачи/слива охлаждающей воды и регулирующим вентилем, обеспечивающим изменение расхода охлаждающей воды через теплообменник.

  • Технические характеристики теплообменника ТО-145:

    Параметр Значение
    ТО-290 ТО-145
    Параметры пробы
    Давление пробы на входе в УПП, МПа, не более 32 32
    Температура пробы на входе в ТО, °C, не более 560 560
    Номинальная площадь теплообмена, м2, не более 0,290 0,145
    Расход пробы через ТО, дм3/ч, не более
    - проба (жидкость)
    - проба (пар)
    100
    60
    100
    60
    Внутренний диаметр корпуса, мм, не более 102 80
    Внутренний диаметр змеевика, мм, не более 4 4

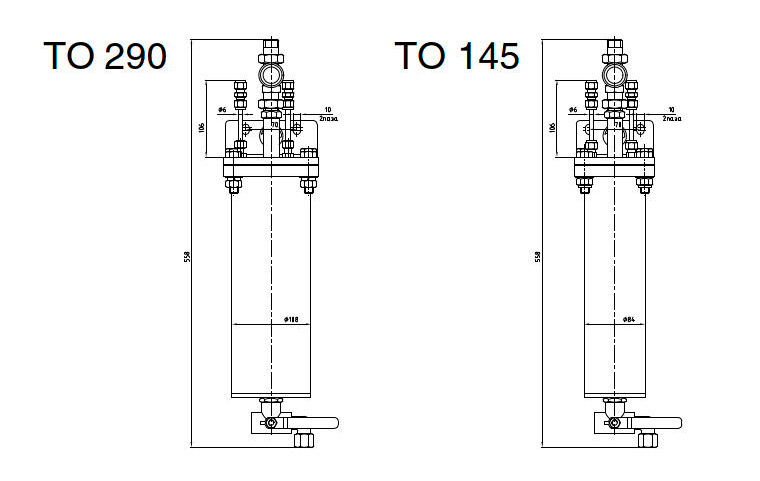

    Габаритные размеры, мм, не более 130х560х175 110х560х150
    Вес, кг, не более 9,5 6,1
    Параметры охлаждающей воды
    Давление на входе, МПа от 0,3 до 1,0 от 0,3 до 1,0
    Температура, °C
    - на входе, не более
    - на выходе, не более
    35
    60
    35
    60
    Расход охлаждающей воды, дм3/ч, не более до 2500 до 2100

  • Комплект поставки ТО-145

    № Наименование Количество
    1 Теплообменник ТО-145 1

    Дополнительная комплектация ТО-145

    (Поставляется за отдельную плату)

    № Наименование
    1 Комплект запасных частей к теплообменнику
    2 Комплект монтажных частей к теплообменнику
