33502A — усилитель с изолированными каналами, 2 канала, 50 В (от пика до пика)
Код товара: 61585-
-
Гарантия
3 года
-
Производитель
Описание усилителя с изолированными каналами 33502A:

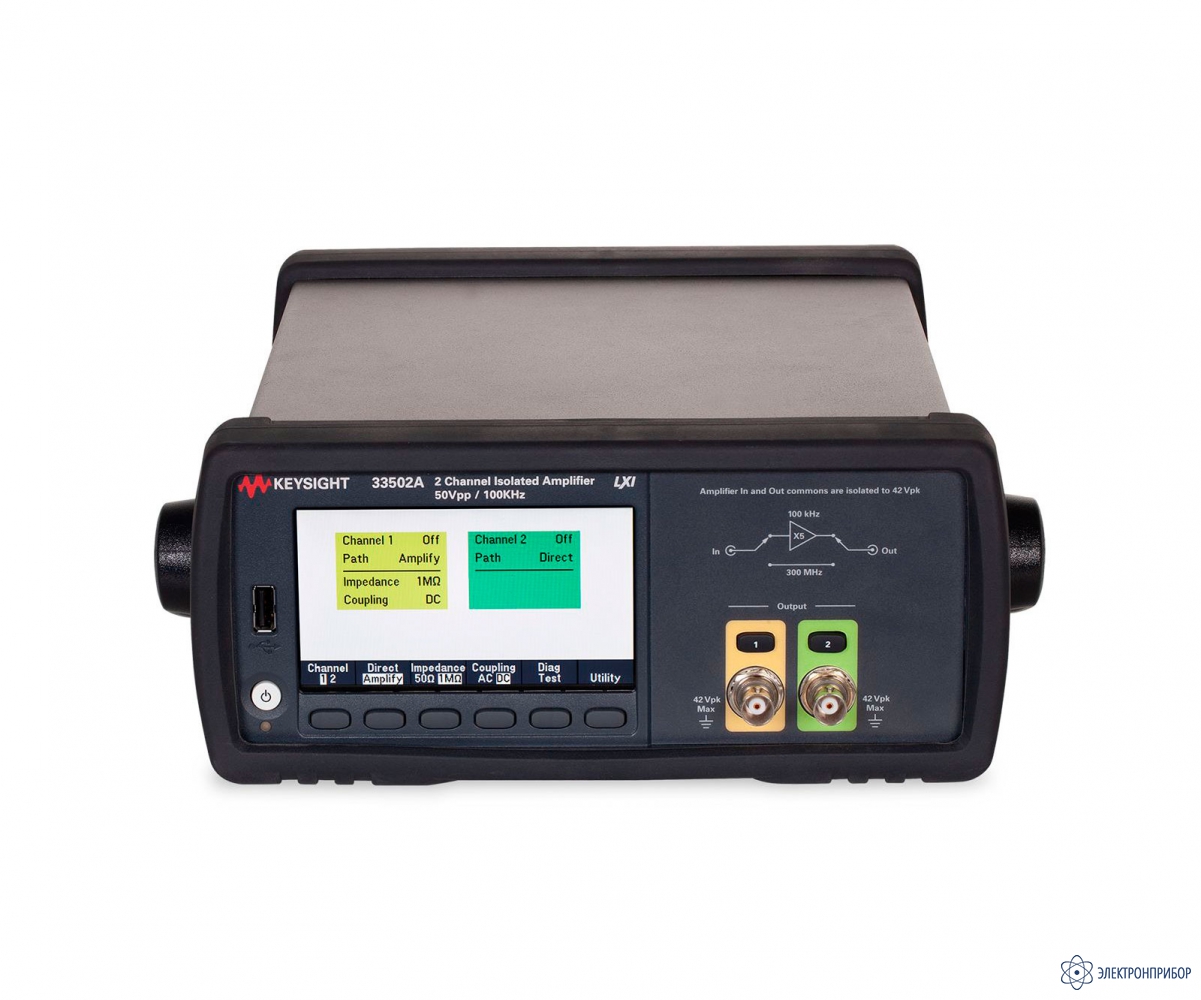

Keysight 33502A представляет собой двухканальный высоковольтный усилитель выходного сигнала. Он имеет изолированный аналоговый вход и диапазон выходного напряжения до 50 В (от пика до пика) (±25 В). Этот усилитель имеет очень низкий уровень искажений: менее 0,01% для сигнала 10 кГц с амплитудой 40 В. Усилитель 33502A предназначен для работы совместно с генераторами сигналов стандартной формы для повышения уровня выходного сигнала.
Особенности усилителя с изолированными каналами 33502A:
- Диапазон частот при полной мощности: 100 кГц с амплитудой 50 В;
- Диапазон частот для сигналов малым уровнем: не менее 300 кГц;
- Скорость нарастания выходного напряжения: минимум 20 В/мкс;
- Суммарный коэффициент гармоник + шум: менее 0,01% для сигнала 10 кГц с амплитудой 40 В;
- Выходной ток: максимум 200 мА;
- Изоляция: плавающее напряжение ±42 В (пик-пик) относительно земли.
-
-
Технические характеристики усилителя с изолированными каналами 33502A:
Параметр Значение Количество каналов 2 Полоса пропускания DC … 100 кГц, до 300 кГц (для сигналов малым уровнем) Максимальный входной уровень 10 Впик-пик Максимальный выходной уровень 50 Впик-пик Тип усиления Фиксированный Коэффициент усиления х5 Максимальный выходной ток 200 мА Скорость нарастания выходного напряжения 20 В/мс Диапазон частот при полной мощности 100 кГц с амплитудой 50 В Низкие искажения < 0,01% @ 10 кГц при 40 В -
Комплект поставки 33502A
№ Наименование Количество 1 Усилитель с изолированными каналами 33502A 1
