9100A — широкополосный усилитель мощности

Код товара: 42539
  • 2-3 дня

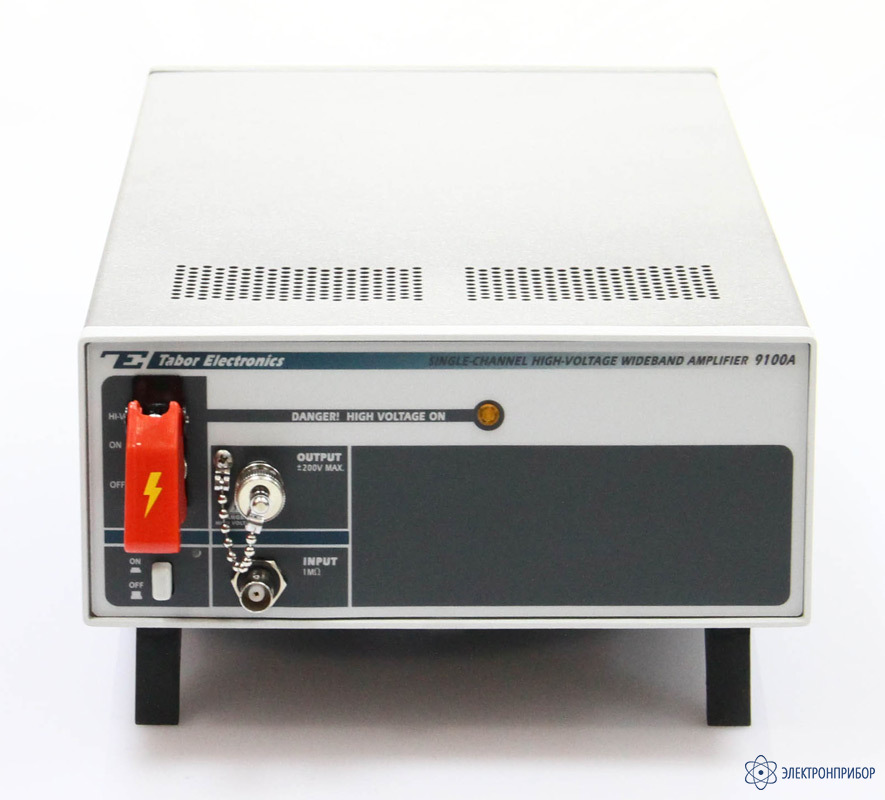

    Широкополосный усилитель мощности 9100A Широкополосный усилитель мощности 9100A

    Особенности широкополосного усилителя мощности 9100A:

    • Количество каналов - 1;
    • Широкий диапазон частот до 1,5 МГц;
    • Коэффициент гармоник выходного сигнала 0,1%;
    • Усиление напряжения до 400 В пик;
    • Возможна пользовательская конфигурация: коэффициента усиления, входного и выходного сопротивления, выбор связи входов с землей;
    • Защита выходных цепей при отключении высоковольтного напряжения;
    • Контрольные гнёзда (коэффициента деления Uвых 1:100) для мониторинга сигналов на выходных каналах;
    • Малые габариты.

  • Технические характеристики широкополосного усилителя мощности 9100A:

    Параметр значение
    Выходные параметры
    Количество каналов 1 несимметричный
    Максимальный входной уровень 8 В пик-пик (от -4 до +4 Впик)
    Выходной пиковый уровень на согласованной нагрузке 400В(±200 В)
    Полоса пропускания для сигналов большого уровня (>20 Впик) 0...500 кГц
    Полоса пропускания для сигналов малого уровня(<20 Впик) до 1,5 МГц
    Входное сопротивление 1 МОм
    Выходное сопротивление 0,1 Ом
    Коэффициент преобразования (фиксированный) 50
    Время нарастания выходного импульсного сигнала ≤1,5 мкс
    Выходной ток до 125 мА
    Погрешность КУ на 1 кГц ±2%;
    Коэффициенты гармоник выходного сигнала 0,1% от 10 Гц до 50 кГц
    Общие данные
    Напряжение питания 220 В (± 15%), 50/60 Гц
    Габаритные размеры 212 × 88 × 391 мм

  • Комплект поставки 9100A

    № Наименование Количество
    1. Широкополосный усилитель мощности 9100A 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
