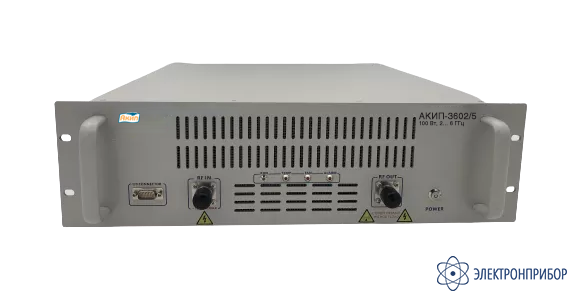

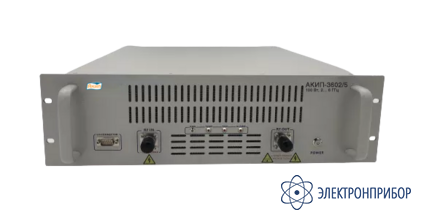

АКИП-3602/5 — широкополосный усилитель мощности

Код товара: 68703
  • Является модификацией АКИП-3602

    Назначение широкополосного усилителя мощности АКИП-3602/5:

    Усилители мощности сигналов серии АКИП-3602 предназначены для мощных РЧ систем генерации непрерывных синусоидальных колебаний (CW) или импульсных сигналов (Pulse), таких как 5G, LTE, WIFI и других систем беспроводной связи, а также для задач тестирования ЭМС (EMC).

    Усилители также могут быть использованы в измерительных приложениях для коммерческих, оборонных и промышленных телекоммуникационных систем.

    Описание широкополосного усилителя мощности АКИП-3602/5:

    Базовая линейка продуктов серии АКИП-3602 включает в себя 7 модификаций широкополосных усилителей мощности (Broadband Power Amplifier), имеющих форм-фактор для монтажа в стойку (Rack-mount subsystem). Новинки поддерживают приложения радиочастотного моделирования и электронного дизайна компонентов в диапазоне частот от 700 МГц до 18 ГГц, имеют высокую плотность мощности, современный дизайн стоечного исполнения и оптимальные технические характеристики.

    Модификации серии представляют собой корпусной широкополосный мощный усилитель с современной GaN технологией проектирования. Реализован встроенный микропроцессорный контроль от внешнего ПК в оболочке управляющего софта и мониторинг с функциями защиты.

    В зависимости от модификации выходная мощность варьируется в диапазоне от 40 Вт до 200 Вт.

    Особенности широкополосного усилителя мощности АКИП-3602/5:

    • Минимальный входной уровень -30 дБм;
    • Уровень 2-й гармоники -20 дБс;
    • Уровень 3-й гармоники -25 дБс;
    • Неравномерность усиления ±1,3 дБ.

  • Технические характеристики широкополосного усилителя мощности АКИП-3602/5:

    Параметр АКИП-3602/1 АКИП-3602/2 АКИП-3602/3 АКИП-3602/4 АКИП-3602/5 АКИП-3602/6 АКИП-3602/7
    Количество каналов 1
    Полоса пропускания 0,9…6 ГГц 2…8 ГГц 0,7…2,7 ГГц 1…6 ГГц 2…6 ГГц 6…18 ГГц 2…6 ГГц
    Максимальный входной уровень 0 дБм -3 дБм 0 дБм 10 дБм 0 дБм 2 дБм 5 дБм
    Максимальный выходной уровень 46 дБм 48,5 дБм 46 дБм 50 дБм + 50 дБм 125 Вт 200 Вт
    Тип усиления Настраиваемое Фиксированное – 48,5 дБм / 66 дБм для слабых сигналов Настраиваемое Настраиваемое Настраиваемое Фиксированное Фиксированное
    Усиление 46 дБм 53 дБм 50 дБм 51 дБм 50 дБм 53 дБм / 62 дБм для слабых сигналов 48 дБм
    Входное сопротивление 50 Ом
    Выходное сопротивление 50 Ом

  • Комплект поставки АКИП-3602/5

    № Наименование Количество
    1 Широкополосный усилитель мощности АКИП-3602/5 1
