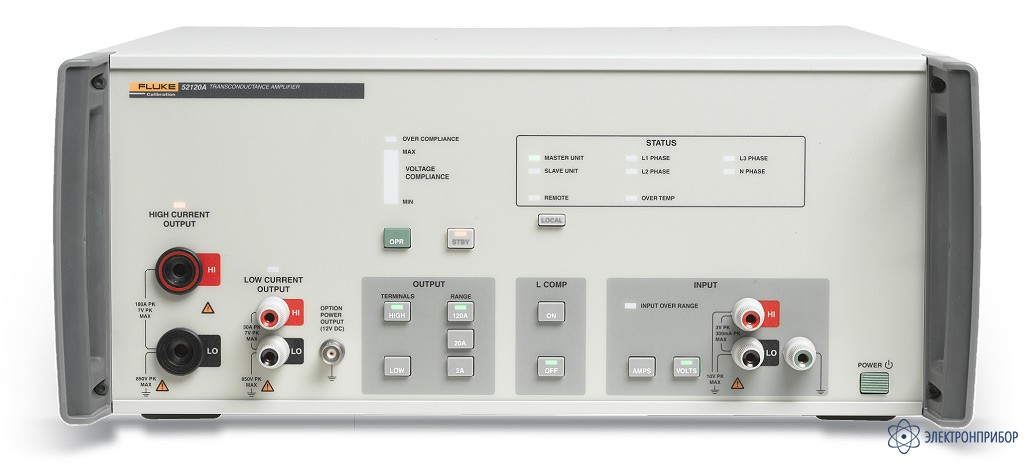

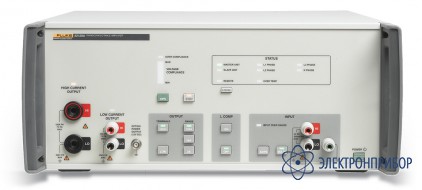

Fluke 52120A — усилитель тока, управляемый напряжением

Код товара: 42551
  • 61033-15

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      61033-15 до 27.03.2025

    • Производитель

      Fluke Calibration

    • Артикул

      4324815

    Назначение усилителя тока, управляемого напряжением Fluke 52120A:

    Модель 52120A разработана для пользователей, испытывающих затруднения с калибровкой имеющегося тестового оборудования в силу ограничений выходного тока, погрешности и допустимых параметров нагрузки, в том числе:

    • специалистов калибровочных и метрологических лабораторий и энергетических компаний;
    • производителей оборудования для измерения мощности и энергии, анализаторов качества питания и преобразователей энергии;
    • пользователей тестового электрического оборудования и измерительного оборудования.

    Описание усилителя тока, управляемого напряжением Fluke 52120A:

    Усилитель тока, управляемый напряжением, 52120A Transconductance Amplifier компании Fluke Calibration обеспечивает постоянный ток до 100 А и переменный ток до 120 А с точностью до 140 миллионных долей. Применение дополнительных катушек позволяет создавать выходной ток 3 000 А или 6 000 А. Три устройства 52120A, соединенных параллельно, могут обеспечивать выходной ток до 360 А. Возможность работы с индуктивными нагрузками 1 мГн и напряжение 4,5 В, при котором обеспечивается заданный выходной ток, создают широкий спектр возможных приложений.

    Особенности усилителя, управляемого напряжением тока Fluke 52120A:

    • Наилучшая точность усилителя в отрасли:
      - 140 миллионных долей для переменного тока (при использовании с эталоном электрической мощности 61XXA Electrical Power Standard);
      - 350 миллионных долей для переменного тока (при использовании с калибратором постоянного тока или тока низкой частоты);
      - 160 миллионных долей для постоянного тока (при использовании с калибратором постоянного тока или тока низкой частоты).
    • Частота: от 0 до 10 кГц;
    • Напряжение под нагрузкой: 4,5 В при 120 А;
    • Допустимая индуктивная нагрузка: 1 мГн;
    • Выходные диапазоны: 2 А, 20 А, 120 А;
    • Входные диапазоны: 2 В или 200 мА (полн. диап.) для диапазонов 2 A и 20 A; 1,2 В или 120 мА (полн. диап.) для диапазона 120 A.;
    • Параллельный режим: 2 или 3 устройства, до 360 А в одной фазе;
    • Вспомогательные катушки: катушка с 25 витками для тока 3 000 A, катушка с 50 витками для тока 6 000 А;
    • Управляющая связь с эталоном электрической мощности 6105A/6100B Electrical Power Standard;
    • Удаленное управление по шине GPIB.

  • Технические характеристики усилителя тока, управляемого напряжением Fluke 52120A:

    Параметр Значение
    Рабочие пределы
    Выходные диапазоны 2 A, 20 A, 120 A (100 A для постоянного тока)
    Диапазон входного тока 200 мА, 200 мА, 120 мА (100 мА для постоянного тока)
    Коэффициент усиления по току 10, 100, 1000
    Диапазон входного напряжения 2 В, 2 В, 1,2 В (1,0 В для постоянного тока)
    Активная межэлектродная проводимость 1,10,100 См
    Частота до 10 кГц
    Максимальное выходное напряжение при заданном токе 4,5 В ср. в. (6,4 В пик.)
    Допустимая индуктивная нагрузка: 1 мГн
    Развязка между токовым выходом и землей 600 В ср. кв., 850 В пик., от 0 до 850 Гц
    Характеристики точности
    Точность для переменного тока, режим обратной связи с прибором 6105A до 140 миллионных долей
    Точность для постоянного тока, автономный режим до 160 миллионных долей
    Точность для переменного тока, автономный режим до 350 миллионных долей
    Погрешность фазового угла 0,006°
    Смещение фазового угла, зависящее от нагрузки <0,001° при 60 Гц
    Общие технические характеристики
    Диапазон входного напряжения от 100 до 240 В с флуктуацией ±10 %
    Динамическая перегрузка по напряжению устойчивость к выбросам напряжения; IEC 60364-4-443, категория II
    Частота 47–63 Гц
    Максимальная потребляемая мощность < 1500 ВА
    Габариты, с опорами (В x Ш x Д, мм) 192 x 432 x 645 мм
    Габариты, без опор (В x Ш x Д, мм) 178 x 432 x 645 мм
    Масса 25 кг
    Соответствие стандартам Прибор разработан в соответствии со стандартами EN 61010-1: 2010, CAN/CSA 22.2 No 61010.1-04, ANSI/UL 61010-1:2004, EN 61326-1:2006 CE (маркировка), CSA (включено в перечень)
    Рабочая температура от 5 до 35 °C
    Диапазон температур калибровки от 16 до 30 °C
    Время прогрева 1 ч
    Максимальная относительная влажность при эксплуатации (без конденсации) < 80 % при температуре от 5 до 31 °C с линейным понижением до 50 % при температуре 35 °C
    Рабочие высоты от 0 до 2 500 м
    Ударо- и вибростойкость MIL-PRF-28800F class 3
    Доверительный уровень характеристик 99 %

  • Комплект поставки Fluke 52120A

    № Наименование Количество
    1. Усилитель тока, управляемый напряжением Fluke 52120A 1
    2. Комплект измерительных кабелей (5 кабелей в комплекте усилителя) 1
    3. Руководство по эксплуатации 1
    4. Методика поверки 1
