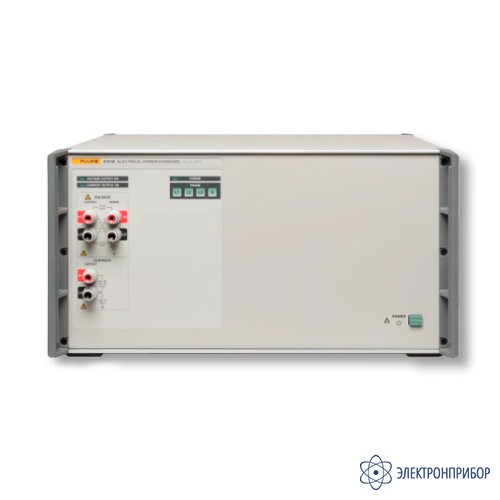

Fluke 6106A — вспомогательный эталон электропитания

Код товара: 43601
  • 51159-12
    3 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      51159-12 до 17.08.2022

    • Производитель

      Fluke Calibration

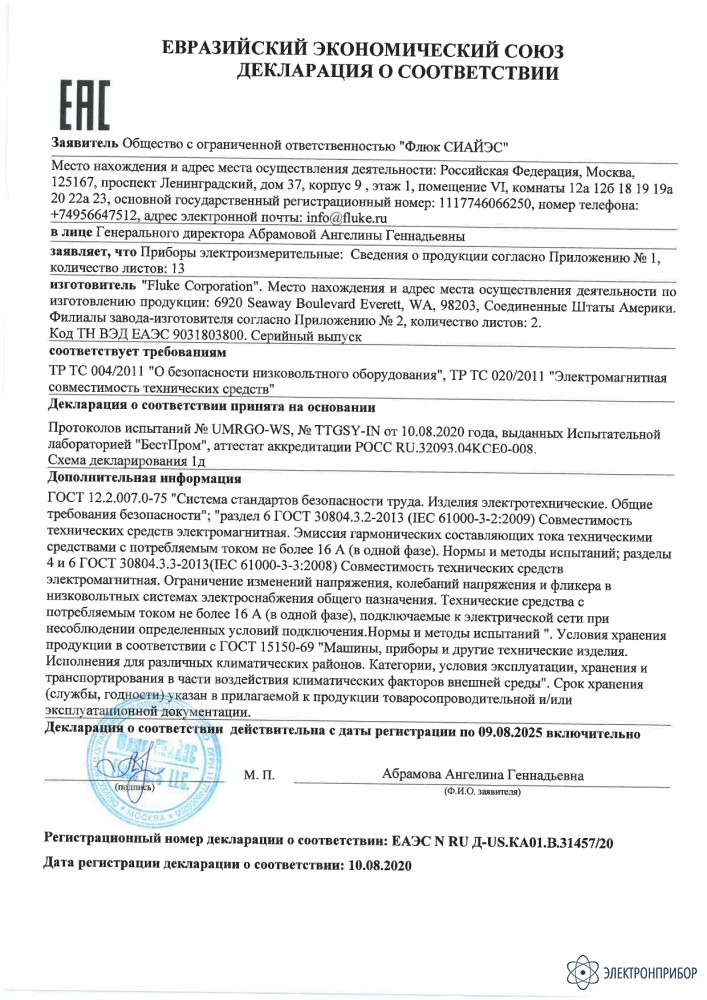

    Сертификаты

    Требуется, чтобы работал основной эталон электропитания Fluke 6105A.

    Описание вспомогательного эталона электропитания Fluke 6106A:

    В линейку эталонов электрической мощности входят основные приборы моделей Fluke 6105A и Fluke 6100B, а также вспомогательные приборы Fluke 6101B и Fluke 6106A. Любой из приборов можно использовать для измерения качества и расхода энергии в однофазной электрической цепи. При добавлении от одного до трех вспомогательных приборов Fluke 6101B и Fluke 6106A систему можно расширить до четырехфазной. Для большей гибкости основные модели Fluke 6105A и Fluke 6100B также можно настроить как вспомогательные, подключив внешний кабель. Модели Fluke 6105A и Fluke 6106A являются высокоточными модификациями соответственно моделей Fluke 6100B и Fluke  6101B.

    Многофазный режим работы:

    Основные блоки Fluke 6100B и Fluke 6105A обеспечивают автономный однофазный режим работы с одним напряжением и током на выходе. Для многофазного режима работы дополнительные фазы обеспечиваются путем добавления одного или более вспомогательных блоков Fluke 6101B или Fluke 6106A с идентичной производительностью, но без дополнительных средств управления или экрана. Дополнительные фазы можно добавлять по отдельности (до 4 фаз). Основные блоки Fluke 6100B и Fluke 6105A можно за несколько секунд преобразовать во вспомогательные, что обеспечивают дополнительную эксплуатационную гибкость этих моделей устройств. В многофазной системе каждая фаза остается полностью независимой, электрически изолированной, даже от фаз, с которыми она синхронизирована, и находится под контролем основного блока. Устройства легко подготавливать и применять в целях, при которых требуется дисбаланс фаз. Многофазные системы Fluke 6100B/Fluke 6105A необходимо соединить между собой в четырехпроводную схему «Звезда». Симуляцию трехфазной трехпроводной треугольной схемы и техфазной четрехпроводной треугольной схемы легко реализовать путем изменения настроек с помощью интерфейса пользователя.

    Дополнительные модули 80A и 50A:

    Доступны два дополнительных модуля высокого тока. Модуль 80A обеспечивает ток от 0 до 80 A через разъемы 100 мм. Ток со значениями в стандартных диапазонах нельзя направлять через эти разъемы. Модуль 50A обеспечивает ток от 0 до 50 A также через разъемы 100 мм. С помощью модуля 50А оператор может выбрать между направлением всех токов через разъем 100 мм или направлением токов в диапазоне от 0 до 21 А через стандартные клеммы.

  • Технические характеристики вспомогательного эталона электропитания Fluke 6106A:

    Напряжение переменного тока (воспроизведение)
    Диапазон, В Частота, Гц Напряжение, В Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
    1,0 - 16 16 - 450 1,0 - 6,4 ± (U·122 × 10-6 + 1 мВ)
    6,4 - 16 ± (U·122 × 10-6 + 1 мВ)
    450 - 850 1,0 - 6,4 ± (U·122 × 10-6 + 1 мВ)
    6,4 - 16 ± (U·122 × 10-6 + 1 мВ)
    2,3 - 33 16 - 450 2,3 - 13,2 ± (U·122 × 10-6 + 2 мВ)
    13,2 - 33 ± (U·112 × 10-6 + 1,5 мВ)
    450 - 850 2,3 - 13,2 ± (U·164 × 10-6 + 2 мВ)
    13,2 - 33 ± (U·150 × 10-6 + 1,5 мВ)
    5,6 - 78 16 - 450 5,6 - 31 ± (U·122 × 10-6 + 2 мВ)
    31 - 78 ± (U·112 × 10-6 + 2 мВ)
    450 - 850 5,6 - 31 ± (U·164 × 10-6 + 2 мВ)
    31 - 78 ± (U·150 × 10-6 + 2 мВ)
    11 - 168 16 - 450 11 - 67 ± (U·122 × 10-6 + 4,4 мВ)
    67 - 168 ± (U·112 × 10-6 + 4,4 мВ)
    450 - 850 11 - 67 ± (U·164 × 10-6 + 4,4 мВ)
    67 - 168 ± (U·150 × 10-6 + 4,4 мВ)
    23 - 336 16 - 450 23 - 134 ± (U·122 × 10-6 + 8,8 мВ)
    134 - 336 ± (U·112 × 10-6 + 8,8 мВ)
    450 - 850 23 - 134 ± (U·164 × 10-6 + 8,8 мВ)
    134 - 336 ± (U·150 × 10-6 + 8,8 мВ)
    70 - 1008 16 - 450 70 - 330 ± (U·164 × 10-6 + 26 мВ)
    330 - 1008 ± (U·158 × 10-6 + 26 мВ)
    450 - 850 70 - 330 ± (U·190 × 10-6 + 26 мВ)
    330 - 1008 ± (U·175 × 10-6 + 26 мВ)
    Примечание: U - значение воспроизводимого напряжения
    Напряжение постоянного тока и амплитуды гармонических составляющих
    Диапазон, В Выходной сигнал, В Частота, Гц Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
    1,0 - 16 0 - 8 Постоянное ± (U·122 × 10-6 + 5 мВ)
    0 - 4,8 16 - 450 ± (U·122 × 10-6 + 1 мВ)
    450 - 850 ± (U·164 × 10-6 + 1 мВ)
    850 - 6 кГц ± (U·512 × 10-6 + 1 мВ)
    2,3 - 33 0 - 16,5 Постоянное ± (U·122 × 10-6 + 1 мВ)
    0 - 9,9 16 - 450 ± (U·122 × 10-6 + 2 мВ)
    450 - 850 ± (U·164 × 10-6 + 2 мВ)
    850 - 6 кГц ± (U·512 × 10-6 + 2 мВ)
    5,6 - 78 0 - 39 Постоянное ± (U·122 × 10-6 + 24 мВ)
    0 - 23 16 - 450 ± (U·122 × 10-6 + 2 мВ)
    450 - 850 ± (U·164 × 10-6 + 2 мВ)
    850 - 6 кГц ± (U·512 × 10-6 + 2 мВ)
    11 - 168 0 - 84 Постоянное ± (U·122 × 10-6 + 50 мВ)
    0 - 50 16 - 450 ± (U·122 × 10-6 + 4,4 мВ)
    450 - 850 ± (U·164 × 10-6 + 4,4 мВ)
    850 - 6 кГц ± (U·512 × 10-6 + 4,4 мВ)
    23 - 336 0 - 168 Постоянное ± (U·122 × 10-6 + 100 мВ)
    0 - 100 16 - 450 ± (U·122 × 10-6 + 12 мВ)
    450 - 850 ± (U·164 × 10-6 + 12 мВ)
    850 - 6 кГц ± (U·512 × 10-6 + 12 мВ)
    70 - 1008 0 - 504 Постоянное ± (U·166 × 10-6 + 300 мВ)
    0 - 302 16 - 450 ± (U·166 × 10-6 + 33 мВ)
    450 - 850 ± (U·190 × 10-6 + 33 мВ)
    850 - 6 кГц ± (U·524 × 10-6 + 33 мВ)
    Примечание: U - значение воспроизводимого напряжения
    Переменный ток (воспроизведение)
    Диапазон, А Частота, Гц Ток, А Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
    0,01 - 0,25 16 - 450 0,01 – 0,1 ± (I·139 × 10-6 + 6 мкА)
    0,1 – 0,25 ± (I·130 × 10-6 + 6 мкА)
    450 - 850 0,01 – 0,1 ± (I·182 × 10-6 + 6 мкА)
    0,1 – 0,25 ± (I·170 × 10-6 + 6 мкА)
    0,05 - 0,5 16 - 450 0,05 – 0,2 ± (I·139 × 10-6 + 12 мкА)
    0,2 – 0,5 ± (I·130 × 10-6 + 12 мкА)
    450 - 850 0,05 – 0,2 ± (I·182 × 10-6 + 12 мкА)
    0,2 – 0,5 ± (I·170 × 10-6 + 12 мкА)
    0,1 - 1 16 - 450 0,1 – 0,4 ± (I·139 × 10-6 + 24 мкА)
    0,4 - 1 ± (I·130 × 10-6 + 24 мкА)
    450 - 850 0,1 – 0,4 ± (I·182 × 10-6 + 24 мкА)
    0,4 - 1 ± (I·170 × 10-6 + 24 мкА)
    0,2 - 2 16 - 450 0,2 – 0,8 ± (I·139 × 10-6 + 48 мкА)
    0,8 - 2 ± (I·139 × 10-6 + 48 мкА)
    450 - 850 0,2 – 0,8 ± (I·182 × 10-6 + 48 мкА)
    0,8 - 2 ± (I·170 × 10-6 + 48 мкА)
    0,5 - 5 16 - 450 0,5 - 2 ± (I·139 × 10-6 + 120 мкА)
    2 - 5 ± (I·130 × 10-6 + 120 мкА)
    450 - 850 0,5 - 2 ± (I·182 × 10-6 + 120 мкА)
    2 - 5 ± (I·170 × 10-6 + 120 мкА)
    1 - 10 16 - 450 1 - 4 ± (I·191 × 10-6 + 240 мкА)
    4 - 10 ± (I·164 × 10-6 + 240 мкА)
    450 - 850 1 - 4 ± (I·267 × 10-6 + 240 мкА)
    4 - 10 ± (I·250 × 10-6 + 240 мкА)
    2 - 21 16 - 450 2 - 8 ± (I·213 × 10-6 + 720 мкА)
    8 - 21 ± (I·189 × 10-6 + 720 мкА)
    450 - 850 2 - 8 ± (I·267 × 10-6 + 720 мкА)
    8 - 21 ± (I·250 × 10-6 + 720 мкА)
    8 - 80 40 - 450 8 - 32 ± (I·265 × 10-6 + 2800 мкА)
    32 - 80 ± (I·250 × 10-6 + 2800 мкА)
    450 - 850 8 - 32 ± (I·300 × 10-6 + 2800 мкА)
    32 - 80 ± (I·280 × 10-6 + 2800 мкА)
    Примечание: I – значение воспроизводимой силы тока
    Постоянный ток и амплитуды гармонических составляющих
    Диапазон, А Выходной сигнал, А Частота, Гц Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
    0,01 - 0,25 0 - 0,125 Постоянное ± (I·139 × 10-6 + 75 мкА)
    0 - 0,075 16 - 450 ± (I·139 × 10-6 + 6 мкА)
    450 - 850 ± (I·182 × 10-6 + 6 мкА)
    850 - 6 кГц 505 + 6± (I·505 × 10-6 + 6 мкА)
    0,05 A - 0,5 0 - 0,25 Постоянное ± (I·139 × 10-6 + 150 мкА)
    0 - 0,15 16 - 450 ± (I·139 × 10-6 + 12 мкА)
    450 - 850 ± (I·182 × 10-6 + 12 мкА)
    850 - 6 кГц ± (I·505 × 10-6 + 12 мкА)
    0,1 A - 1 0 - 0,5 Постоянное ± (I·139 × 10-6 + 300 мкА)
    0 - 0,3 16 - 450 ± (I·139 × 10-6 + 24 мкА)
    450 - 850 ± (I·182 × 10-6 + 24 мкА)
    850 - 6 кГц ± (I·505 × 10-6 + 24 мкА)
    0,2 A - 2 0 - 1 Постоянное ± (I·139 × 10-6 + 600 мкА)
    0 - 0,6 16 - 450 ± (I·139 × 10-6 + 48 мкА)
    450 - 850 ± (I·182 × 10-6 + 48 мкА)
    850 - 6 кГц ± (I·505 × 10-6 + 48 мкА)
    0,5 A - 5 0 - 2,5 Постоянное ± (I·139 × 10-6 + 1500 мкА)
    0 - 1,5 16 - 450 ± (I·139 × 10-6 + 120 мкА)
    450 - 850 ± (I·182 × 10-6 + 120 мкА)
    850 - 6 кГц ± (I·505 × 10-6 + 120 мкА)
    1 A - 10 0 - 5 Постоянное ± (I·191 × 10-6 + 3000 мкА)
    0 - 3 16 - 450 ± (I·191 × 10-6 + 240 мкА)
    450 - 850 ± (I·267 × 10-6 + 240 мкА)
    850 - 6 кГц ± (I·519 × 10-6 + 240 мкА)
    2 A - 21 0 - 10 Постоянное ± (I·213 × 10-6 + 6000 мкА)
    0 - 6 16 - 450 ± (I·213 × 10-6 + 720 мкА)
    450 - 850 ± (I·267 × 10-6 + 720 мкА)
    850 - 6 кГц ± (I·665 × 10-6 + 720 мкА)
    8 A - 80
    0 - 24 40 - 450 ± (I·265 × 10-6 + 2800 мкА)
    450 - 850 ± (I·300 × 10-6 + 2800 мкА)
    850 - 3 кГц ± (I·690 × 10-6 + 2800 мкА)
    Примечание: I – значение воспроизводимой силы тока
    Переменное напряжение на токовых клеммах (воспроизведение)
    Диапазон, А Частота, Гц Выходной сигнал, В Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
    0,05 - 0,25 16 - 450 0,05 - 0,1 ± (U·200 × 10-6 + 30 мкВ)
    0,1 - 0,25 ± (U·200 × 10-6 + 30 мкВ)
    450 - 850 0,05 - 0,25 ± (U·231 × 10-6 + 30 мкВ)
    0,15 - 1,5 16 - 450 0,15 - 0,6 ± (U·200 × 10-6 + 50 мкВ)
    0,6 - 1,5 ± (U·200 × 10-6 + 40 мкВ)
    450 - 850 0,15 - 1,5 ± (U·231 × 10-6 + 50 мкВ)
    1 - 10 16 - 450 1 - 4 ± (U·200 × 10-6 + 300 мкВ)
    4 - 10 ± (U·200 × 10-6 + 240 мкВ)
    450 - 850 1 - 10 ± (U·231 × 10-6 + 300 мкВ)
    Примечание: U - значение воспроизводимого напряжения
    Фазовый сдвиг между током и напряжением
    Для всех диапазонов напряжения (от 16 В до 1008 В) Компоненты напряжения и тока > 40 % от диапазона Компоненты напряжения или тока от 0,5 % до 40 % от диапазона
    Диапазон тока, А Частота, Гц Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С
    0,25 - 5 16 - 69 0,003 ° 0,010 °
    69 - 180 0,005 ° 0,017 °
    180 - 450 0,015 ° 0,050 °
    450 - 850 0,030 ° 0,070 °
    850 - 3 кГц 0,150 ° 0,200 °
    3 кГц - 6 кГц 0,300 ° 0,450 °
    5 - 21 16 - 69 0,004 ° 0,013 °
    69 - 180 0,007 ° 0,023 °
    180 - 450 0,020 ° 0,065 °
    450 - 850 0,040 ° 0,080 °
    850 - 3 кГц 0,200 ° 0,250 °
    3 кГц - 6 кГц 0,400 ° 0,600 °
    20 - 80 16 - 69 0,004 ° 0,016 °
    69 - 180 0,008 ° 0,028 °
    180 - 450 0,025 ° 0,080 °
    450 - 850 0,050 ° 0,100 °
    850 - 3 кГц 0,250 ° 0,300 °
    Характеристики мерцания напряжения и тока для модуляции синусоидальной и прямоугольной формы
    Параметр Значение
    Диапазон установок ± 30 % от установленных значений величин
    Разрешение установки глубины модуляции 0,001 %
    Форма огибающей модуляции Прямоугольная, квадратная или синусоидальная
    Коэффициент заполнения (Duty cycle) (форма - прямоугольная) 0,01 % до 99,99 %; точность = ± 31 мкс
    Единицы модуляции Частота или измене ния в минуту 0,5 Гц до 40 Гц
    1,0 CPM до 4800 CPM
    Установка напряжения Точность индикации Pst
    от 220 В до 240 В ± 0,25 %
    от 115 В до 125 В ± 0,25 %
    Характеристики падений напряжения/повышений напряжения
    Пусковая схема задействована (in requirement) Срез импульса транзисторно-транзисторной логической схемы (TTL) остается на низком уровне в течение 10 мкс
    Либо: Задержка пусковой схемы
    Либо: Синхронизация фазового угла по отношению к пересечению нулевого уровня частотой основной гармоники канала    		 от 0 до 60 секунд ± 31 мкс
    ± 180 °, ± 31 мкс
    Минимальная длительность падения напряжения/повышения напряжения 1 мс
    Максимальная длительность падения напряжения/повышения напряжения 1 минута
    Минимальная амплитуда падения напряжения 0 % от номинального выходного напряжения
    Максимальная амплитуда повышения напряжения Минимальное значение во всем диапазоне и 140 % от номинального выходного сигнала
    Период линейного нарастания/линейного снижения Устанавливаемый от 100 мкс до 30 секунд
    Дополнительное повторение с задержкой от 0 до 60 секунд ± 31 мкс
    Выход пусковой схемы из задержки от 0 до 60 секунд ± 31 мкс от начала события падения напряжения/повышения напряжения
    Отключение пусковой схемы (Trigger out) Срез импульса транзисторно-транзисторной логической схемы совпадает с концом выхода пускового устройства из задержки, остается на низком уровне в течение периода времени от 10 мкс до 31 мкс
    Общие характеристики
    Диапазон рабочих температур, °C 5 - 35
    Температура хранения, °C 0 - 50
    Время прогрева, час. 1
    Максимальная относительная влажность при работе 80 %
    Максимальная относительная влажность при хранении 95 %
    Напряжение, В 100 – 240 ± 10 %
    Частота, Гц 47 - 63
    Максимальная потребляемая мощность, В·А:
    - при напряжении 100 -130 В
    - при напряжении 130 В - 260 В
    1000
    1250
    Габариты (высота х ширина х толщина), мм:
    модели 6100B/6105А и 6101B/6106А
    модели 6100B/50A/6105А/50A и 6101В/80A/6106А/80A
    233 х 432 х 630
    324 х 432 х 630
    Вес, кг:
    модели 6100B/6105А и 6101B/6106А
    модели 6100B/50A/6105А/50A и 6101B/80A/6106А/80A
    23
    30

  • Комплект поставки Fluke 6106A

    № Наименование Количество
    1 Вспомогательный эталон электропитания Fluke 6106A выбранной модификации 1
    2 Краткое руководство по вводу в эксплуатацию 1
    3 Руководство по эксплуатации и обслуживанию 1
