PCS-71000A

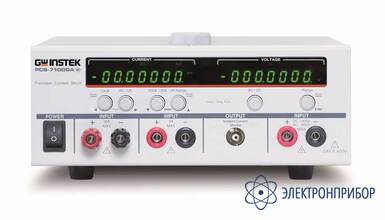

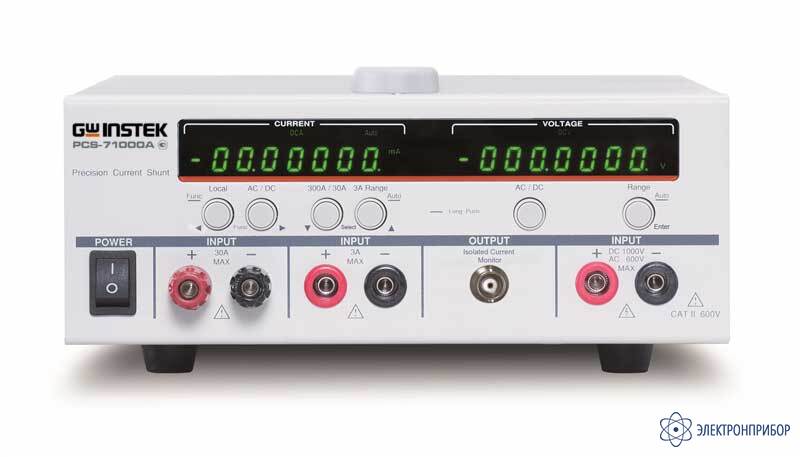

PCS-71000A — шунт токовый прецизионный

Код товара: 45025
  • 68945-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68945-17 до 23.10.2027

    • Производитель

      GW Instek, Тайвань

    Особенности шунта токового прецизионного PCS-71000A:

    • Два независимых встроенных цифровых измерителя тока и напряжения 6,5 разрядов (DC, 45 Гц – 10 кГц);
    • Пределы измерений переменного / постоянного тока 30/ 300 мА/ 3/ 30/ 300 А;
    • Пределы измерений переменного / постоянного тока: 200 мВ/ 2/ 20/ 200/ 600 ВAC/ 1000 ВDC;
    • Погрешность измерения силы пост. тока 0,01%, перем. тока 0,5% (400 Гц);
    • Измерение ср. кв. значения уровня сигналов произвольной формы (True RMS);
    • Выход для внешнего измерителя (соединен с внутренними мерами сопротивления через изолирующий преобразователь);
    • Штатные интерфейсы USB и GPIB;
    • Опция: комплект для монтажа в 19" стойку.

  • Технические характеристики шунта токового прецизионного PCS-71000:

    Параметр Значение
    Диапазон напряжение Постоянный: 1000 В, 200 В, 20 В, 2 В, 200 мВ
    Переменный: 600 В, 200 В, 20 В, 2 В, 200 мВ
    Разрешение 1 мВ, 0,01мВ, 0,001 мВ, 1 мкВ, 0,1 мкВ
    Погрешность на постоянном токе ±(0,005%*Uизм+0,0035%*Uпред) –200 мВ
    ±(0,005%*Uизм+0,001%*Uпред) – 2, 20, 200 В
    ±(0,005%*Uизм+0,002%*Uпред) – 1000 В
    Погрешность на переменном токе ± (0,5%*Uизм+0,05%*Uпред) при частотах 45 Гц -2кГц
    ±(1%*Uизм+0,05%*Uпред) при частотах 2 кГц –10 кГц
    ±(2%*Uизм+0,1%*Uпред) при частотах 10 кГц –20 кГ
    Диапазон токов 300 А, 30 А, 3А, 300 мА, 30 мА
    Разрешение 0,1 мА, 0,01 мА, 1 мкА, 0,1 мкА, 0,01 мкА
    Погрешность на постоянном токе ±(0,01%*Iизм+0,005%*Iпред)–30, 300 мА, 3,30 А ±(0,02%*Iизм+0,005%*Iпред) –300 А
    Погрешность на переменном токе ±(0,5%*Iизм+0,05%*Iпред) при частотах 45 Гц -400 Гц (300/30А)
    ±(0,5%*Iизм+0,05*Iпред) при частотах 45 Гц –2 кГц (3 А/ 300/30 мА)
    ±(1%*Iизм+0,05%*Iпред)при частотах 2кГц –10 кГц (3 А/ 300/ 30 мА)
    Напряжение на выход от 0 до 3 В (пропорционально входному току от 0 до I пред)
    Погрешность на постоянном токе ±( (0,1%*Iизм+0,05%*Iпред) –30, 300 мА, 3 А ±(0,2%*Iизм+0,05%*Iпред) –30, 300 А
    Погрешность на переменном токе ±(0,5%*Iизм+0,05%*Iпред) при частотах 45 Гц -400 Гц (300/ 30 А)
    ±(0,2%*Iизм+0,05%Iпред) при частотах 45 Гц –2 кГц (3 А/ 300/ 30 мА)
    ±(0,5%*Iизм+ 0,05%*Iпред) при частотах 2 кГц –10 кГц (3 А/ 300/ 30 мА)
    Питание 15/230 В, 50/60 Гц
    Интерфейс USB, GPIB
    Охлаждение Воздушное, встроенный вентилятор
    Масса 6 кг
    Геометрические размеры 210 × 80 × 390 мм

  • Комплект поставки PCS-71000A

    № Наименование Количество
    1 Токовый шунт PCS-71000A 1
    2 Шнур питания 1
    3 Тестовый провод GTL-105A 1
    4 Тестовый провод GTL-207 1
    5 Кабель USB GTL-240 1
    6 Комплект PCS-001 1
