Ш-Э, Ш Э

ШЭ — шунт токовый эталонный безреактивный

Код товара: 81813
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      89998-23

    • Производитель

      МАРС-ЭНЕРГО, Россия

    Назначение шунта токового эталонного безреактивного ШЭ:

    Комплектация Национальных метрологических институтов.

    Применение шунта токового эталонного безреактивного ШЭ:

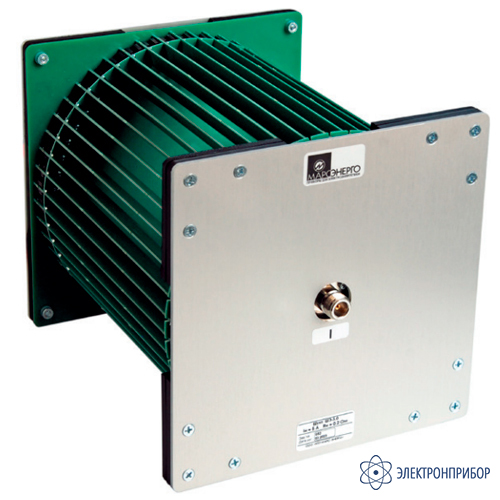

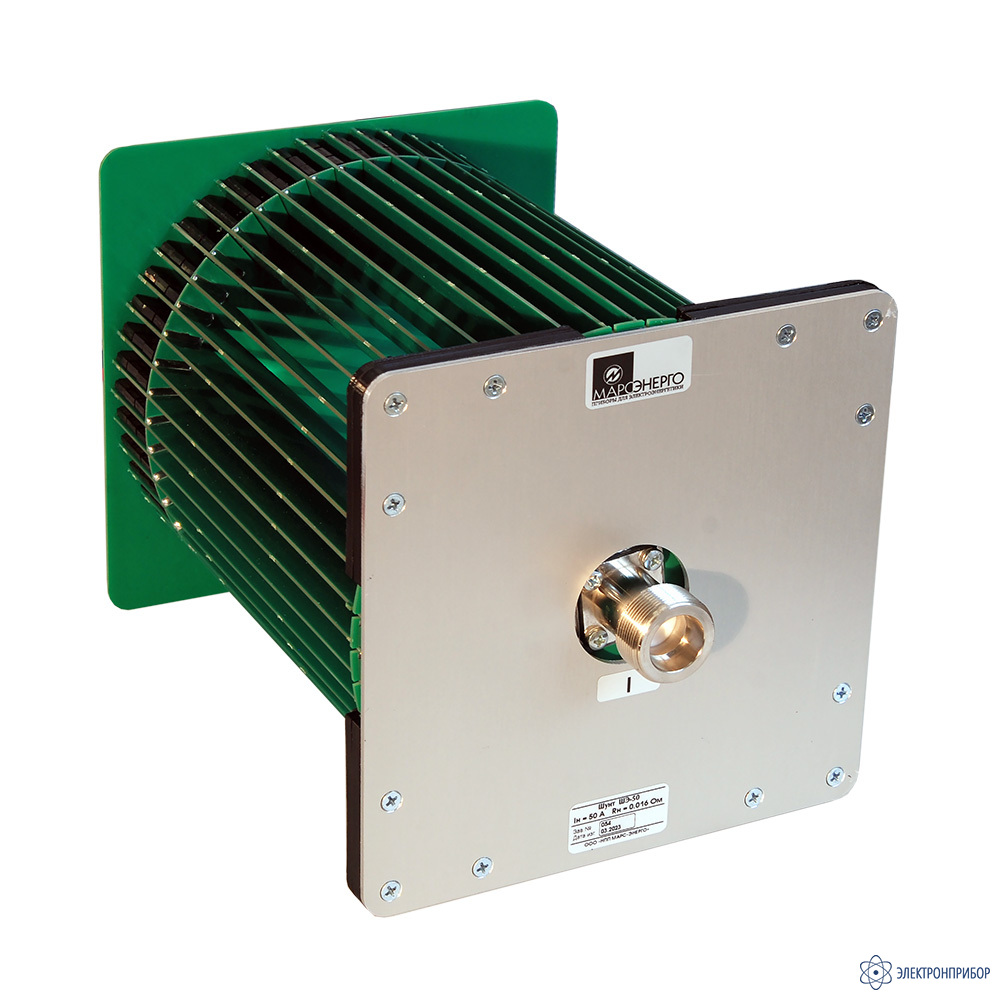

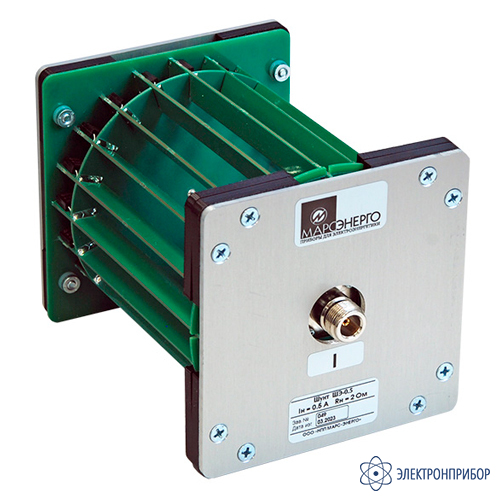

    Шунты Fluke 40B являются одними из наиболее точных и широко применяемых в национальных метрологических институтах мира преобразователей в диапазоне частот от постоянного тока до 100 кГц. Набор шунтов Fluke A40B позволяет измерять силу тока от 1 мА до 100 А, при этом в режиме номинальной нагрузки на выходном разъёме поддерживается напряжение 0,8 В. В основе их конструкции лежит принцип «беличья клетка», который впервые был изобретен и реализован в лаборатории эталонов мощности ВНИИМ им. Д.И. Менделеева, а в последствии стал общепринятым мировым стандартом.

    Комплект шунтов переменного тока эталонных безреактивных серии ШЭ имеет аналогичную конструкцию и характеристики, но производится полностью в России. Шунты серии ШЭ много лет применяются в государственных эталонах РФ и других стран. Каждый шунт проходит калибровку в лабораториях ВНИИМ.

    В области массовых поверочных работ шунты ШЭ являются современной заменой мер электрического сопротивления переменного тока Н4-12МС (37704-08), МС-01, МС-1, МС-10, М-100 (28130-04), мер сопротивления MC 3080M (61295-15), термопреобразователей переменного тока ПТТЭ, КПП-1, что позволяет применять их при поверках следующих высокоточных средств измерений:

    • Мультиметры Fluke 8508A регистрационный №25984-14;
    • Калибраторы Fluke 5500A регистрационный №20211-00;
    • Калибраторы Fluke 5500A регистрационный №20211-06;
    • Калибраторы Fluke 5502A (Fluke 5502Е) регистрационный №55804-13;
    • Калибраторы Fluke 5520А регистрационный №23346-02;
    • Калибраторы Fluke 5520А регистрационный №29282-05;
    • Калибраторы Fluke 5522A, 5520А регистрационный №51160-12;
    • Калибраторы 3010, 3041, 3050; Transmille Ltd., регистрационный №34284-07;
    • Калибраторы-вольтметры 5051 Plus; Time Elektronics, 25200-03;
    • Калибраторы Fluke 5700А, Fluke 5720А с усилителем, Fluke 5725A регистрационный №52495-13;
    • Калибраторы Fluke 5080А 52496-13;
    • Калибраторы универсальные Н4-7, Н4-7/1 (РИТМ) регистрационный №22125-01.

    Импортозамещение

    Аналог: шунты переменного тока Fluke A40B № 51518-12 до 15.09.2022.

    Преимущества шунта токового эталонного безреактивного ШЭ:

    • Конструкция шунтов обеспечивает минимальное значение:
      • паразитной индуктивности и емкости;
      • взаимной индуктивности между цепями тока и напряжения;
      • токов утечки и потерь;
      • изменения сопротивления вследствие нагрева при протекании рабочего тока за счет естественного охлаждения и применения резисторов с низким температурным коэффициентом электрического сопротивления (ТКС);
      • влияния разброса частотных характеристик применяемых резисторов.
    • Время непрерывной работы шунта при силе тока не превышающей номинальный в 1,2 раза не ограничен.
    • Средний срок службы шунта — не менее 10 лет.

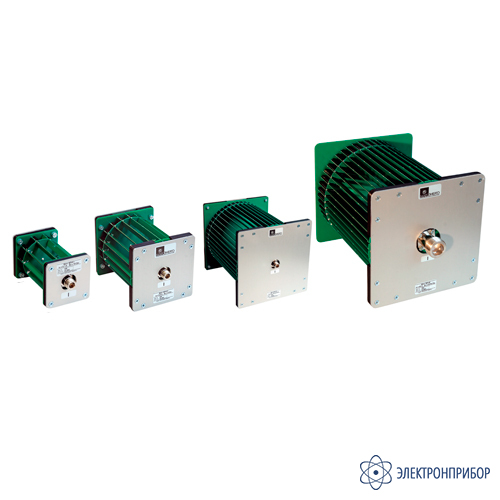

  • Сравнительные характеристики модификаций шунта токового эталонного безреактивного ШЭ:

    Обозначение модели Номинальный ток (IН), А Номинальное сопротивление (RН), Ом Габаритные размеры шунта (ширина × высота × длинна ) не более, мм
    ШЭ-0.02 0,02 50,0 70 × 70 × 130
    ШЭ-0.1 0,1 10,0 70 × 70 × 130
    ШЭ-0.5 0,5 2,0 115 × 115 × 175
    ШЭ-1.0 1,0 1,0 115 × 115 × 175
    ШЭ-2.5 2,5 0,4 205 × 205 × 270
    ШЭ-5.0 5,0 0,2 205 × 205 × 270
    ШЭ-10.0 10,0 0,1 205 × 205 × 270
    ШЭ-50.0 50,0 0,016 200 × 200 × 305
    ШЭ-100.0 100,0 0,008 200 × 200 × 335

    Метрологические характеристики модификаций шунта токового эталонного безреактивного ШЭ:

    Обозначение шунтов Номинальный ток шунта, I Пределы допускаемой абсолютной погрешности, ± 10-6 · К · I, А
    Значения коэффициента К при частоте, кГц
    0,02 0,04 1 10 20 30 70 100
    ШЭ-0.02 10 мA от 30 до 40 от 40 до 100 150
    20 мA
    ШЭ-0.1 50 мA
    100 мA
    ШЭ-0.5 200 мA - - -
    500 мA - - -
    ШЭ-1.0 1 A - - -
    ШЭ-2.5 2 А - - -
    ШЭ-5.0 5 А - от 40 до 80 - - -
    ШЭ-10.0 10 A - - - -
    ШЭ-50.0 20 А - - - -
    50 А - 65 65 90 95 - - -
    ШЭ-100.0 100 А - от 80 до 120 - - -

    Технические характеристики шунта токового эталонного безреактивного ШЭ:

    Параметр Значение
    Рабочий диапазон частоты переменного тока, кГц от 0,02 до 100
    Номинальная частота переменного тока, Гц 50
    Пределы допускаемой основной относительной погрешности измерения сопротивления шунта на номинальной частоте, % ±0,005
    Относительное изменение сопротивления, вызванное самонагревом, %, не более ±0,003
    ТКС, К-1 , не более 1,0·10-6
    Пределы допускаемого фазового сдвига при преобразовании силы переменного тока в напряжение при частоте переменного тока 50 Гц, мкрад ±1
  • Комплект поставки ШЭ

    Наименование ШЭ-0.02 ШЭ-0.1 ШЭ-0.5 ШЭ-1.0 ШЭ-2.5 ШЭ-5.0 ШЭ-10.0 ШЭ-50.0 ШЭ-100.0 ШЭ комплект
    1 Шунт токовый эталонный безреактивный 20 мА ШЭ-0.02 1 - - - - - - - - 1
    2 Шунт токовый эталонный безреактивный 100 мА ШЭ-0.1 - 1 - - - - - - - 1
    3 Шунт токовый эталонный безреактивный 500 мА ШЭ-0.5 - - 1 - - - - - - 1
    4 Шунт токовый эталонный безреактивный 1 А ШЭ-1.0 - - - 1 - - - - - 1
    5 Шунт токовый эталонный безреактивный 2,5 ШЭ-2.5 - - - - 1 - - - - 1
    6 Шунт токовый эталонный безреактивный 5 А ШЭ-5.0 - - - - - 1 - - - 1
    7 Шунт токовый эталонный безреактивный 10 А ШЭ-10.0 - - - - - - 1 - - 1
    8 Шунт токовый эталонный безреактивный 50 А ШЭ-50.0 - - - - - - - 1 - 1
    9 Шунт токовый эталонный безреактивный 100 А ШЭ-100.0 - - - - - - - - 1 1
    10 Кабель токовый до 10А (кабель I-10) 1 1 1 1 1 1 1 1 1 7
    11 Кабель токовый 50/100А (кабель I-100) - - - - - - - - - 2
    12 Кабель потенциальный (кабель U) 1 1 1 1 1 1 1 1 1 9
    13 Паспорт 1 1 1 1 1 1 1 1 1 1
    14 Упаковка 1 1 1 1 1 1 1 1 1 1
